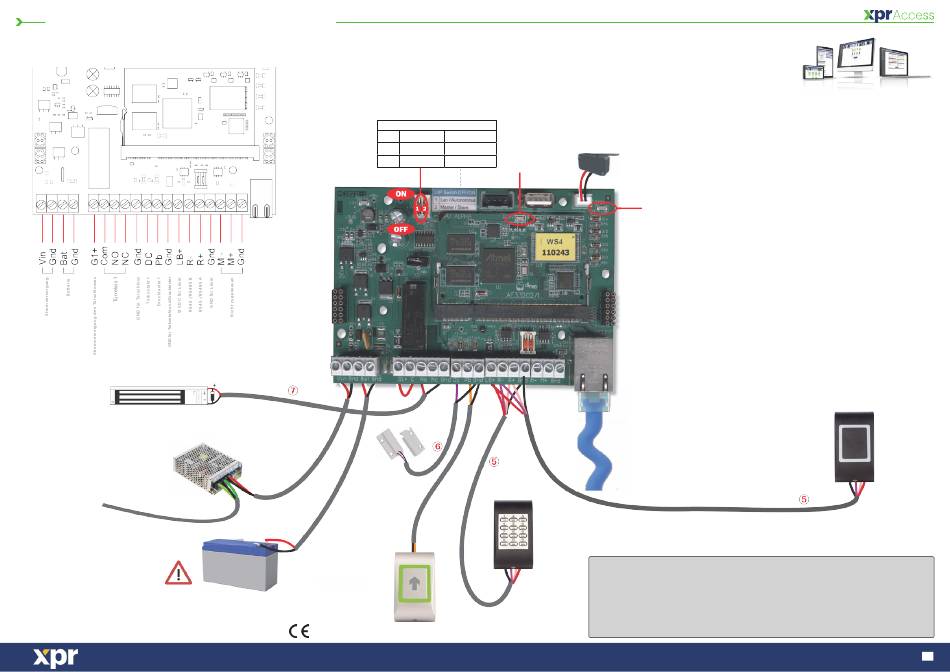

Anwendungsbeispiel für zwei Tür
Elektromagnetschloss max. 12 V/600 mA
Spannungsversorgung: 14,2 V
Stellen Sie mit Hilfe eines Schraubendrehers
die Ausgangspannung auf 14,2 VDC ein
siehe Benutzerhandbuch
12V Batterie
Dieses Produkt erfüllt die Bestimmungen der EMV-Richtlinie 2014/30/EU.
Darüber hinaus entspricht es der RoHS2-Richtlinie EN50581:2012 und RoHS3-Richtlinie 2015/863/EU.
1
2
Diode
1N4001
Türkontakt
Drucktaster
Dip Switch
OFF
ON
Lan
Autonomous
Master
Slave
Run Led
Leser
Adresse 0
www.xprgroup.com
Gehäusesabotage
Led Comm
Netwerk
- Die Leser der Türen 1.0 müssen die Adresse 0 und die Leser der Türen 1.1 die Adresse 1 haben.
- Paarverseiltes LiYCY-Kabel, max. 80m. (5)
Bei einer Entfernung von über 80 m werden Abschlusswiderstände (120 Ohm) an beiden Enden der
RS485-Daten leitung benötigt, unter Einhaltung der auf unserer Webseite vorgeschlagenen Längen.
- Kabel für Alarm 2 x 0,22 (6)
- Der Kabeldurchmesser ist abhängig von der Stromversorgung des Schlosses. (7)
Bitte beachten: Die Relaiskarten der Aufzüge (WS4-RB-12) und die Leser sind über dieselbe RS485-Datenleitung
verbunden.
Leser
Adresse 1
