2. Installation
Das Display wird an den Displayanschluss an der Vorderseite des Solarladegeräts angeschlossen. Das Displayterminal befindet
sich hinter der Kunststoffabdeckung mit dem Text: „display option".

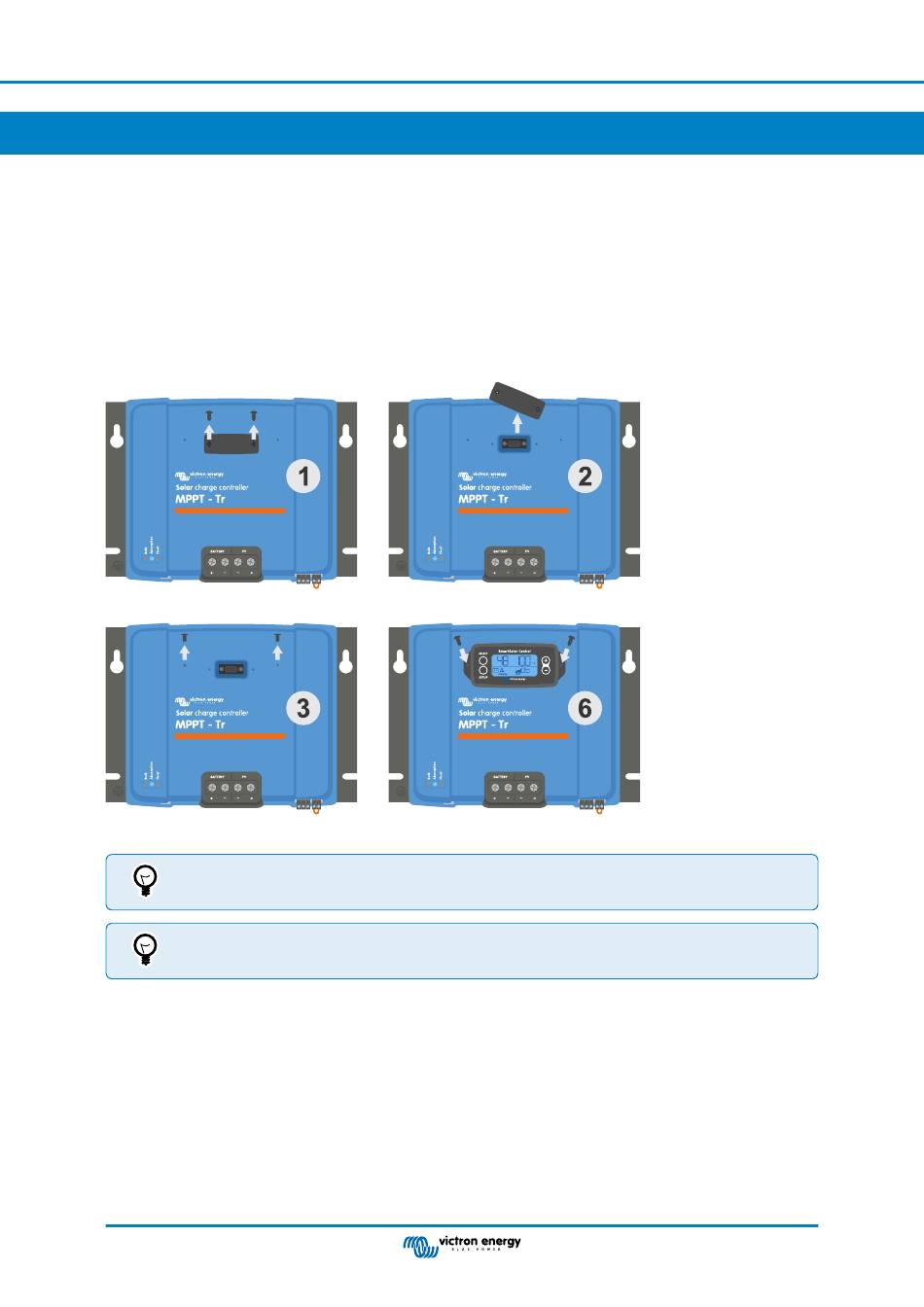

Zur Installation des SmartSolar Control gehen Sie folgendermaßen vor:
1. Entfernen Sie die beiden Schrauben der Kunststoffabdeckung. Halten Sie die Schrauben bereit, sie werden bei der
Befestigung des Displays wieder benötigt.
2. Entfernen Sie die Kunststoffabdeckung. Das Displayterminal ist nun freigelegt.
3. Entfernen Sie die beiden Kunststoffstecker auf beiden Seiten des Displaysteckers.
4. Entfernen Sie die Papierunterlage des doppelseitigen Klebebands auf der Rückseite des Displays.
5. Stecken Sie das Display in den Stecker und achten Sie darauf, dass es bis zum Anschlag eingesteckt ist.
6. Schrauben Sie das Display mit den beiden Schrauben der Kunststoffabdeckung fest.
Wie und wo das Display SmartSolar Control angeschlossen wird
Wenn das Display nur temporär verwendet wird, muss das Klebeband nicht verwendet und das Display in das
Solarladegerät eingeschraubt werden.
Das Display kann während des Betriebs des Solarladegeräts eingesteckt oder entfernt werden.
