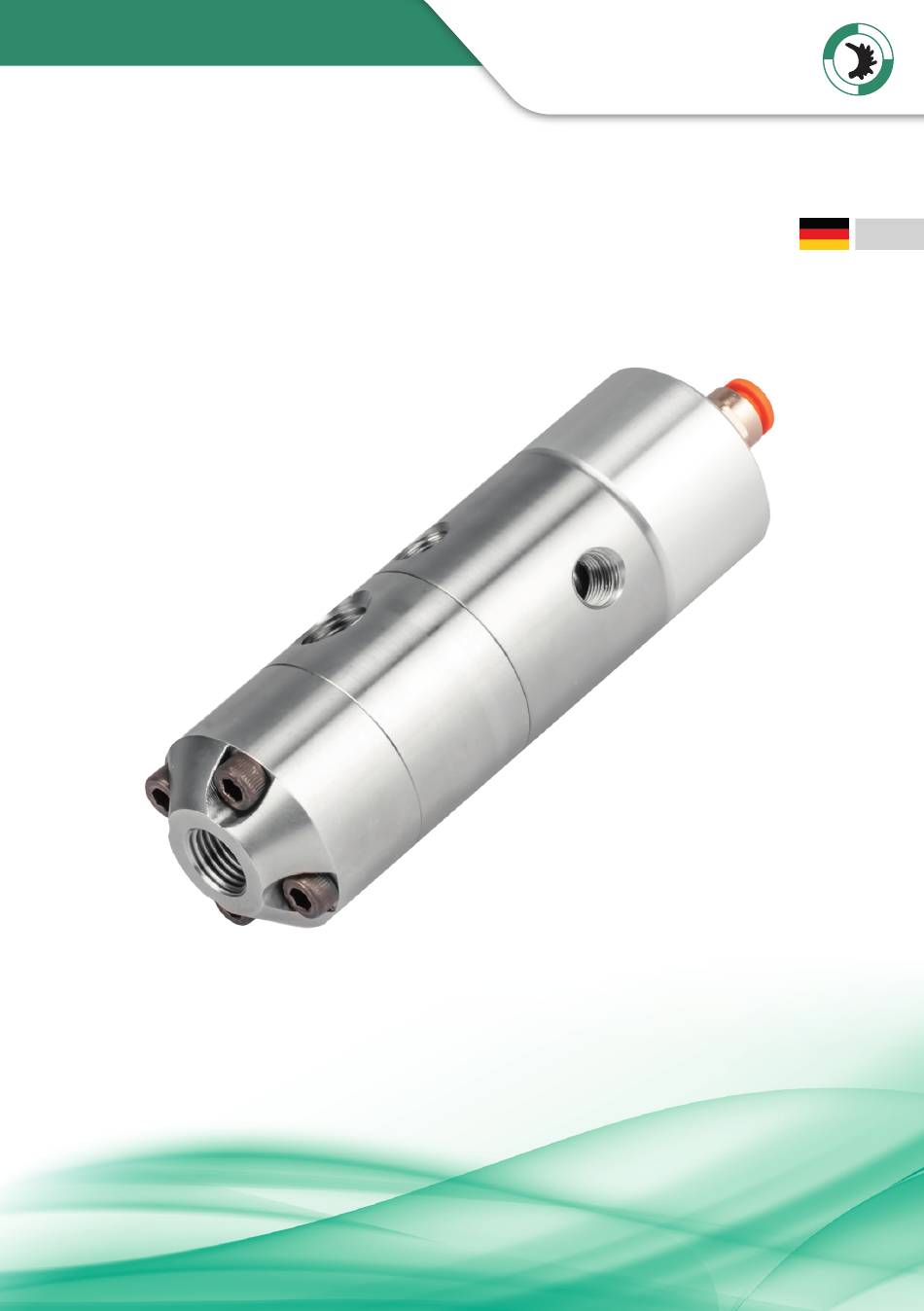

- Seite 1 VIEWEG Bedienungsanleitung Hochdruckventil DV-5370 /-SS...
-
Seite 3: Inhaltsverzeichnis
5 Ersatzteile DV-5370 ........ -
Seite 4: Einführung
Bedienungsanleitung DV-5370 VIEWEG 1 Einführung Das Dosierventil ist konzipiert um mit einer großen Druchflußrate mittelviskose bis hochviskose Produkte genau zu dosieren. Trotz der hohen Durchflußrate kann das Ventil durch die kompakte Bauweise in automatischen Linien und unter beengten baulichen Bedingungen eingesetzt werden. -
Seite 5: Funktionsweise
Bedienungsanleitung DV-5370 VIEWEG 2 Funktionsweise Das Ventil besteht aus 3 Grundkörpern. Zylinder, Zylinderdeckel und Materialkörper. Das Ventil ist in der Ruhestellung geschlossen. Der Ventilkolben ist so ausgelegt, daß er beim Schließen einen Materialrückzug erzeugt. Der Materialeingangsdruck hat keinen Einfluß auf die Funktionsweise des Ventils. -
Seite 6: 3/2 Wege Ansteuerung
Bedienungsanleitung DV-5370 VIEWEG 2.3 3/2 Wege Ansteuerung 2.4 5/2 Wege Ansteuerung... -
Seite 7: Wartung
Bedienungsanleitung DV-5370 VIEWEG 3 Wartung 3.1 Demontage Spülen Sie das Ventil zuerst mit Reinigungsflüssigkeit durch und trennen Sie die Materialleitung ab Stecken Sie die Steuerluft und ggf. die Hilfsluft ab. Schrauben Sie die Endkappe (14) ab Schieben Sie den Ventilkolben heraus (8+10) Schrauben Sie die 4 Halteschrauben heraus (1) Nehmen Sie die Materialauslaßblock (2), Materialeinlaßblock (5) und Zylinder (6) -
Seite 8: Fehlerbehebung
Bedienungsanleitung DV-5370 VIEWEG 4 Fehlerbehebung Problem Möglichkeiten Kein Materialfluß Materialdruck ist zu niedrig. - Erhöhen Sie den Materialdruck Betriebsdruck ist zu niedrig. - Erhöhen. Material hat sich im Ventilsitz abgelagert. - Ventil reinigen Kein konstanter Materialfluß Betriebsdruck schwankt Materialdruck schwankt Luft ist im Ventil. -
Seite 9: Teileliste
Teileliste Bedienungsanleitung DV-5370 VIEWEG Produkt- 790HPNM-LF Hochdruckdosierventil beschreibung 5 Ersatzteile DV-5370 Nr. in Abb. Art.-Nr. Beschreibung Anzahl Bestehend aus 580009NM Schrauben 580008NM Materialauslass Block 580011 O-Ring 580010NM Dichtung für alle Medien 580010TF-B Dichtung für mittlere bis hochviskose Medien 580007 Materialeinlass Block... -
Seite 10: Ersatzteile Dv-5370Ss
Blatt 1/1 Bedienungsanleitung DV-5370 Teileliste VIEWEG Produkt- 790HPSSNM-LF Hochdruckdosierventil beschreibung 6 Ersatzteile DV-5370SS Nr. in Abb. Art.-Nr. Beschreibung Anzahl Bestehend aus 580009SSNM Schrauben 580008SSNM Materialauslass Block Edelstahl 580011 O-Ring für Hochdruckventil 580010NM Dichtung PTFE für alle Medien 580010TF Dichtung für mittlere bis hochviskose Medien... - Seite 12 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
