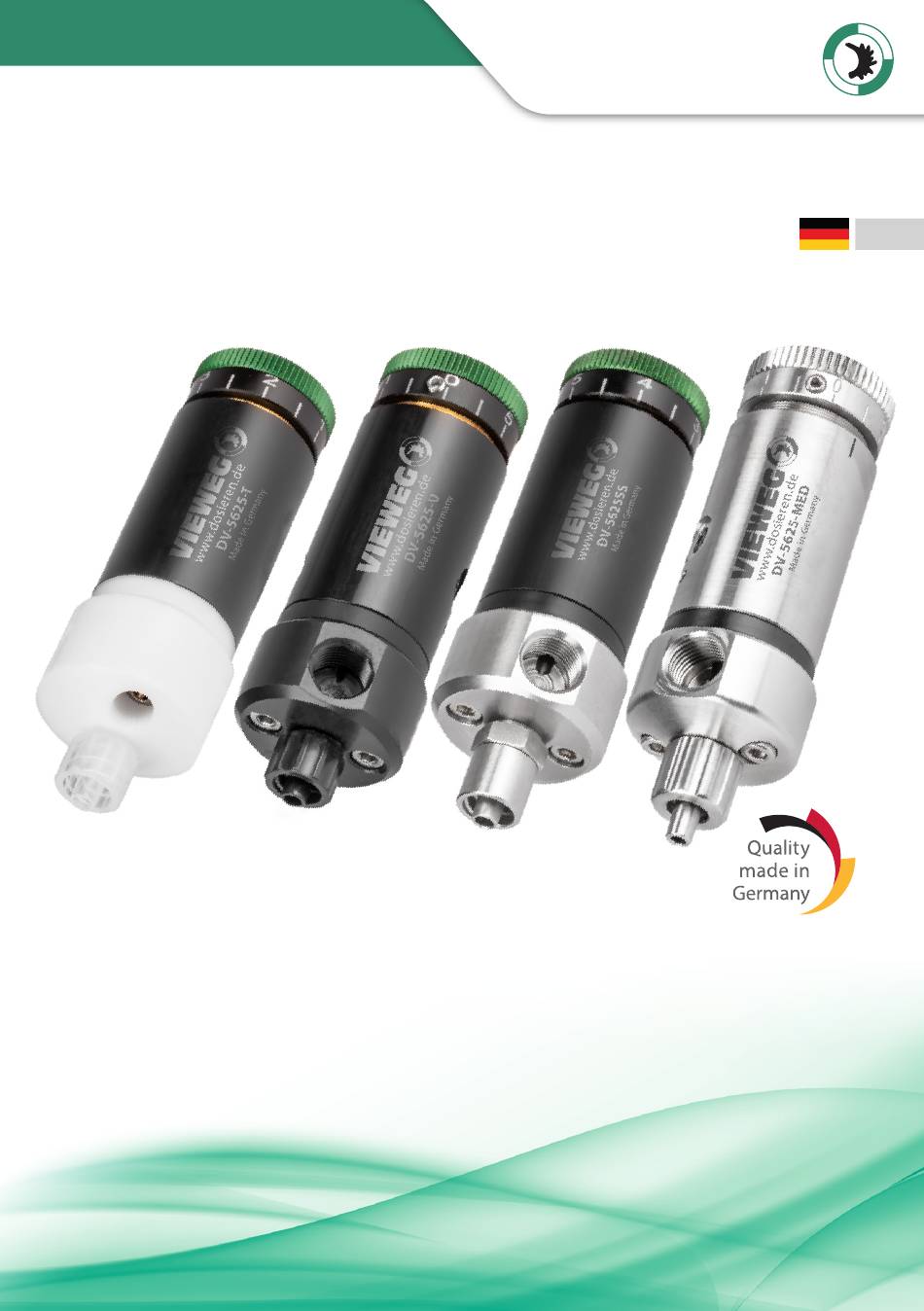

- Seite 1 VIEWEG Bedienungsanleitung Membranventil DV-5625 Serie Version 2020/01-01 © VIEWEG GmbH...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Membranventil DV-5625 VIEWEG Inhaltsverzeichnis 1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1 . -
Seite 3: Allgemeines
Falls sie weitere Informationen benötigen oder wenn Fragen auftreten sollten, die in dieser Bedienungsanleitung für Sie nicht ausführlich genug behandelt werden, dann wenden Sie Sich bitte direkt an uns . Ihre VIEWEG GmbH 1.1 Das DV-5625 Das Membrandosierventil DV-5625 eignet sich hervorragend für die Dosierung von Flüssigkeiten im unteren und mittleren Viskositätsbereich . -
Seite 4: Lieferumfang
Bedienungsanleitung Membranventil DV-5625 VIEWEG 1.3 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Bedienungsanleitung Membranventil DV-5625 (z.B. DV-5625-MED) Kleines Dosiernadelsortiment (Art . - Nr . 990062-K) Drucklufteingangsfitting (Art . - Nr . V-0036) Druckluftanschlussleitung mit Gerätestecker Conditioner gelb (Art . - Nr . 990223-30) 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit... -
Seite 5: Gefahr Durch Giftige Flüssigkeiten Und Dämpfe
. Verändern oder modifizieren Sie das Gerät nicht und verwenden Sie nur Original-Ersatzteile und Zubehör von VIEWEG, sonst erlischt die Gewährleistung . Überschreiten Sie niemals den zulässigen Betriebsdruck . Überschreiten Sie niemals die zulässige Betriebs- bzw . -
Seite 6: Gefahr Durch Brand Und Explosion
Bedienungsanleitung Membranventil DV-5625 VIEWEG Lagern Sie gefährliche Flüssigkeiten nur in dafür vor- gesehenen Behältern und entsorgen Sie Flüssigkeiten vorschriftsmäßig . 2.3 Gefahr durch Brand und Explosion Lösungsmittel und Dämpfe im Arbeitsbereich kön- VORSICHT nen explodieren oder sich entzünden . Die Gefahr von Bränden und Explosionen verringert kann werden:... -
Seite 7: Über Ihr Dosierventil
Bedienungsanleitung Membranventil DV-5625 VIEWEG 3 Über Ihr Dosierventil Ventilaufbau Steuereinheit Ventilkopf 1 Durchflussmengeneinstellung 6 Membran 2 Skala zur Einstellung 7 Materialeinlass (G 1/8") 3 Steuerlufteingang (M5) 8 Materialauslass 4 Montagemöglichkeit (Rückseite) 9 bei DV-5625-MED: Überwurmutter 5 Kontrollloch für Membran bei DV-5625-SS, -U und -T: Luer-Lock... -
Seite 8: Funktionsprinzip
Bedienungsanleitung Membranventil DV-5625 VIEWEG 4 Funktionsprinzip Kein Dosiervorgang Dosieren kurz lang py 2 copy 3 Dosiermenge klein groß copy 1 copy 2 copy 1 copy 2 copy 1 copy 1 copy 2 copy 2 copy 3 copy 3 Copy 1... -
Seite 9: Anschlussschema
Bedienungsanleitung Membranventil DV-5625 VIEWEG 5 Anschlussschema Beispielhafte Darstellung 6 Inbetriebnahme 1 . Befestigen Sie das Ventil an dem dafür vorgesehenen Montage- gewinde (M5*P0 . 8 *D98) oder verwenden Sie einen Ventilklemmring . 2 . Schließen Sie den Steuerdruckluftschlauch an den Controller sowie an den Steuer- lufteingang des Dosierventils . - Seite 10 Bedienungsanleitung Membranventil DV-5625 VIEWEG Drehen Sie das Fitting nicht zu tief in das Ventil . WICHTIG Wichtig: Kontrollieren Sie, ob alle fluidischen Ver- WICHTIG bindungen richtig angeschlossen und dicht sind . Kontrollieren Sie, ob alle pneumatischen Verbindungen angeschlossen sind .
-
Seite 11: Reinigung Und Wartung
Sicherheitsdatenblatts des zu dosie- renden Mediums über etwaig davon ausgehende Gesundheitsgefahren zu informieren und entspre- chende Sicherheitsvorkehrungen im Umgang mit dem Dosiermedium zu treffen . Die Bauteile sind behutsam zu behandeln . VIEWEG haftet nicht für Schäden aus unvorsichti- gem Umgang . -
Seite 12: Reinigung
Bedienungsanleitung Membranventil DV-5625 VIEWEG 7.1 Reinigung Reinigen Sie das Ventil regelmäßig, speziell wenn Sie Material dosieren das zur Aus- härtung neigt, oder zur möglichen Beschädigung von materialberührenden Teilen führen kann . copy 2 copy 3 Dosieren Sie zuerst den Materialbehälter leer, sodass der Materialweg im Ventil weitest- gehend leer dosiert ist und noch Luft austritt . -
Seite 13: Detailzeichnungen & Abmessungen
Bedienungsanleitung Membranventil DV-5625 VIEWEG Nachdem Sie die neue Membran auf den richtigen Abstand (0,4 mm – siehe Bild) gebracht haben um den Druckluftzylinder festzudrehen, drehen Sie die Membran mit einem Schraubenzieher an die notwendige Position gemäß nachfolgendem Bild . Schraubendreher Um den Ventilkopf wieder zu montieren, fixieren Sie diesen vorsichtig mit der Inbus- schraube . -
Seite 14: Stück- Und Ersatzteilliste
Bedienungsanleitung Membranventil DV-5625 VIEWEG 9 Stück- und Ersatzteilliste... -
Seite 15: Entsorgung
Bedienungsanleitung Membranventil DV-5625 VIEWEG 10 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen . Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden . Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sind diese an den dafür eingerichteten Sammelstellen abzugeben um... -
Seite 16: Technische Daten
Bedienungsanleitung Membranventil DV-5625 VIEWEG 11 Technische Daten Betriebsdruck 4,0 – 6,0 bar Max . Materialdruck 5 bar Schaltfrequenz 500 Zyklen / min Durchflussrate 300 ml / min (Wasser bei 2 bar) Min . Dosiermenge 0,001 ml (materialabhängig) Prinzip Membranventil Anschlüsse... -
Seite 17: Konformitätserklärung
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht . Membranventil Produkt: Typ: DV-5625 Hersteller: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel . : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt: •... - Seite 18 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 19 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 20 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 21 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 22 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 23 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 24 Operating Instructions diaphragm valve DV-5625 VIEWEG kurz lang py 2 copy 3 Dosiermenge klein groß copy 1 copy 2 copy 1 copy 1 copy 2 copy 1 copy 2 copy 2 copy 3 copy 3 Copy 1 Copy 1 Copy 1...
- Seite 25 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 26 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 27 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 28 Operating Instructions diaphragm valve DV-5625 VIEWEG copy 2 copy 3...
- Seite 29 Operating Instructions diaphragm valve DV-5625 VIEWEG Ø 27 Ø 24...
- Seite 30 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 31 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 32 Operating Instructions diaphragm valve DV-5625 VIEWEG 11 Technical Data Betriebsdruck 4,0 – 6,0 bar Max . Materialdruck 5 bar Schaltfrequenz 500 Zyklen / min Durchflussrate 300 ml / min (Wasser bei 2 bar) Min . Dosiermenge 0,001 ml (materialabhängig) Prinzip Membranventil Anschlüsse...
-
Seite 33: Ce Declaration Of Conformity
. Diaphragm valve Product: DV-5625 Series Type: Manufacturer: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Germany Tel . : +49 8166 6784 -0 Fax: +49 8166 6784 -20 The following harmonised European standards have been applied: •... - Seite 34 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 35 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 36 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 37 Operating Instructions diaphragm valve DV-5625 VIEWEG...
- Seite 38 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
