Vieweg DV-5325 Bedienungsanleitung
Rückzugsventil
Verwandte Anleitungen für Vieweg DV-5325
Inhaltszusammenfassung für Vieweg DV-5325

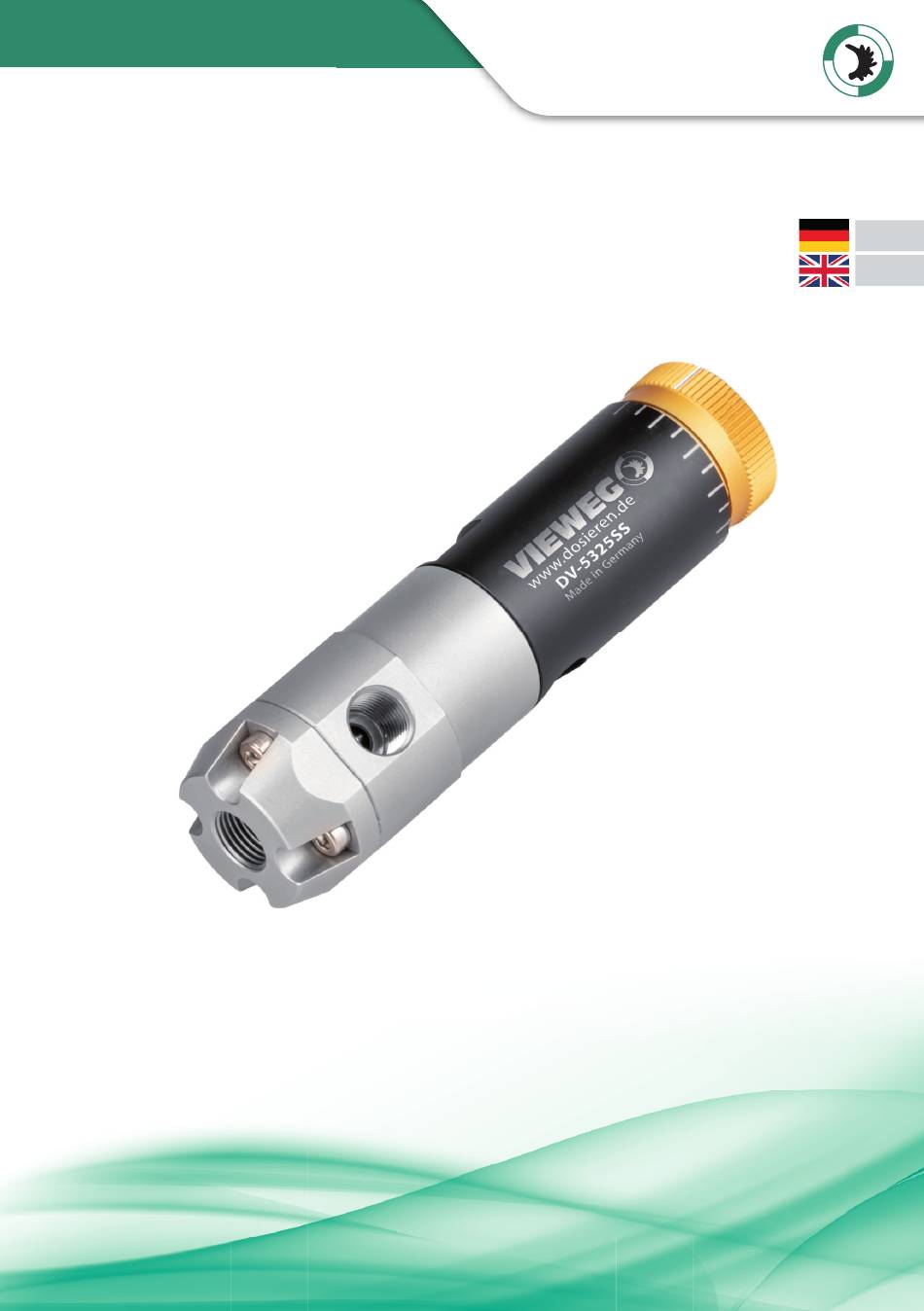

- Seite 1 VIEWEG Bedienungsanleitung Operating Instructions Rückzugsventil DV-5325 /-SS Spool Valve DV-5325 /-SS Version 2022/10-01 © VIEWEG GmbH...
-
Seite 2: Inhaltsverzeichnis
1.1 Das DV-5325 ........ -
Seite 3: Allgemeines
VIEWEG 1 Allgemeines Sehr geehrte Kundin, sehr geehrter Kunde Vielen Dank für den Kauf des DV-5325 / DV-5325SS. Diese Bedienungsanleitung dient der einfachen und sicheren Bedienung des Gerätes. Bitte lesen Sie diese Anleitung vor Inbetriebnahme aufmerksam durch und beachten Sie auch gegebenenfalls die angeführten Sicherheitshinweise. -
Seite 4: Sicherheitshinweise
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen. Setzen Sie das Gerät nur gemäß der Anleitung ein. 2.2 Gefahren für den Bediener VORSICHT Vor Gebrauch die Bedienungsanleitung sorgfältig lesen. -
Seite 5: Inbetriebnahme
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 3 Inbetriebnahme Das Ventil ist in der Ruhestellung geschlossen. Die Material-Rückzugsfunktion ist bei dem Ventil einstellbar. Mit der Steuerluft wird das Ventil geöffnet (1). Dabei fährt die Ventilstößeleinheit (2) nach unten und Material kann über den Materialeingang (3) zum Materialausgang (4) fließen: Wahlweise kann auch Hilfsluft (5) zum schnelleren Schließen (5) verwendet werden. -
Seite 6: Ventileinstellungen
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 3.2 Ventileinstellungen Die Schussgröße und die Raupenbreite hängt von folgenden Faktoren ab: • Ansteuerzeit des Ventils • Materialdruck • Materialviskosität • Durchmesser und Typ der Dosiernadel 3.3 Einstellung des Rückzugs Das Ventil hat eine einstellbare Rückzugsfunktion. Damit kann ein sauberer Fadenabriss erreicht werden. -
Seite 7: Wartung
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 4 Wartung 4.1 Reinigung und Austauschen der Dichtungen Demontage: Benötigtes Werkzeug: Inbusschlüssel 2,5 mm, Seegering Zange. Sollten Sie keinen Schlüssel mehr haben, rufen Sie uns an. Wir schicken Ihnen umgehend einen zu. 1. Spülen Sie das Ventil zuerst mit Reinigungsflüssigkeit durch und trennen Sie die Materialleitung ab. -
Seite 8: Austausch Der Zylinderdichtung
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 4.2 Austausch der Zylinderdichtung Demontage: 1. Gehen Sie gemäß Schritt 1-3 vor, wie in „Reinigen und Austausch der Dichtung“ beschrieben. 2. Entfernen Sie den Seegering (7). Nehmen Sie die Nylon-Scheibe (8) vom Zylinder (15) heraus. 3. Nehmen Sie den O-Ring (10) heraus. -
Seite 9: Störungsbeseitigung
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 5 Störungsbeseitigung Art der Störung Möglichkeiten zur Beseitigung Kein Materialfluss • Materialdruck ist zu niedrig. Erhöhen Sie den Materialdruck • Betriebsdruck ist zu niedrig, auf max. 7 bar erhö- hen. • Material hat sich im Ventilsitz abgelagert. Ventil... -
Seite 10: Teileliste
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 6 Teileliste Nr. in Abbildung Bestellnummer Beschreibung 507583 Auslassblock, Aluminium 507586 Auslassblock, Edelstahl 507603 Schraube M3 x 45 507582 O-Ring 507620 Kolbendichtung 507587 Edelstahl Scheibe 507609 Ventilkörper, Aluminium 507612 Ventilkörper, Edelstahl 507589 Seegering 507590 Nylon Scheibe... -
Seite 11: Verfügbare Reparaturkits
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 7 Verfügbare Reparaturkits SEALKIT 1 (Artikel-Nr. 507650) bestehend aus: O-Ring 507582 507591 507592 507597 507599 Seegering 507589 507601 Dichtung 507620 (2x) Luer-Lock 506705 SEALKIT 2 (Artikel-Nr. 507653) bestehend aus: Kolben 507596 O-Ring 507582 507591 507592 507597... -
Seite 12: Technische Daten
Bedienungsanleitung Rückzugsventil DV-5325 VIEWEG 8 Technische Daten Größe 101,6 mm lang, Ø 35 mm Gewicht ca. 160 g Materialeinlass 1/8“ Materialauslass 1/8“ Max. Materialdruck 34 bar Drucklufteingang Min. Betriebsdruck 3,5 bar Material DV-5325 Aluminium eloxiert DV-5325SS Edelstahl... - Seite 24 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
