SBC-B31

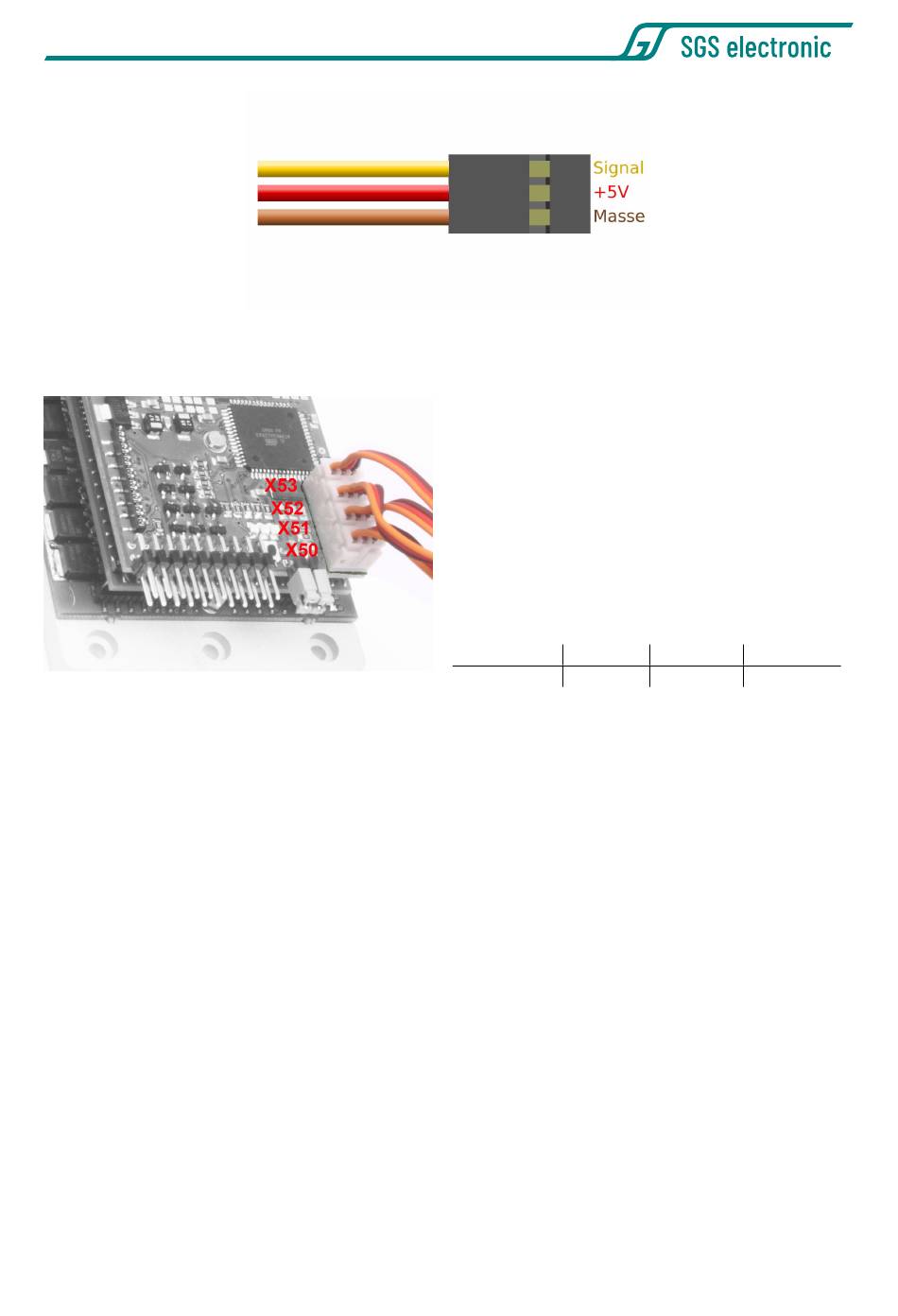

Abbildung 3: Belegung der Servolei-
tungen
4.4 BEC Steckbrücken
Der Regler beinhaltet eine BEC Schaltung die aus der Spannung des Fahr-
akku eine geregelte Spannung von 5V zur Versorgung des Empfängers und
von Servos erzeugt. Da in Funktionsmodellen oft mehrere Regler mit BEC
verbaut werden, der Parallelbetrieb aber unter gewissen Umständen pro-
blematisch ist, kann die Verbindung der Eingebauten BEC zum Empfänger
getrennt werden. Dazu dienen zwei grüne Steckbrücken.
Sind die Brücken vertikal eingesteckt, wird die interne BEC Spannung zum
Empfänger und von dort zu den Servos weitergeleitet.
Stecken die Brücken horizontal (oder sind nicht gesteckt), wird die Span-
nung nicht weiter geleitet. In dem Fall muss ein anderes Modul den Emp-
fänger mit Strom versorgen.
Abbildung 2: Belegung der Servokabel
© SGS electronic 2006-2020
Kanal
Stecker
1
X50
Tabelle 1: Servostecker-Belegung
optional
Funktion
nein
Gas
