SBC-B31
4 Einbau
4.1 Anschluss des Fahrakkus

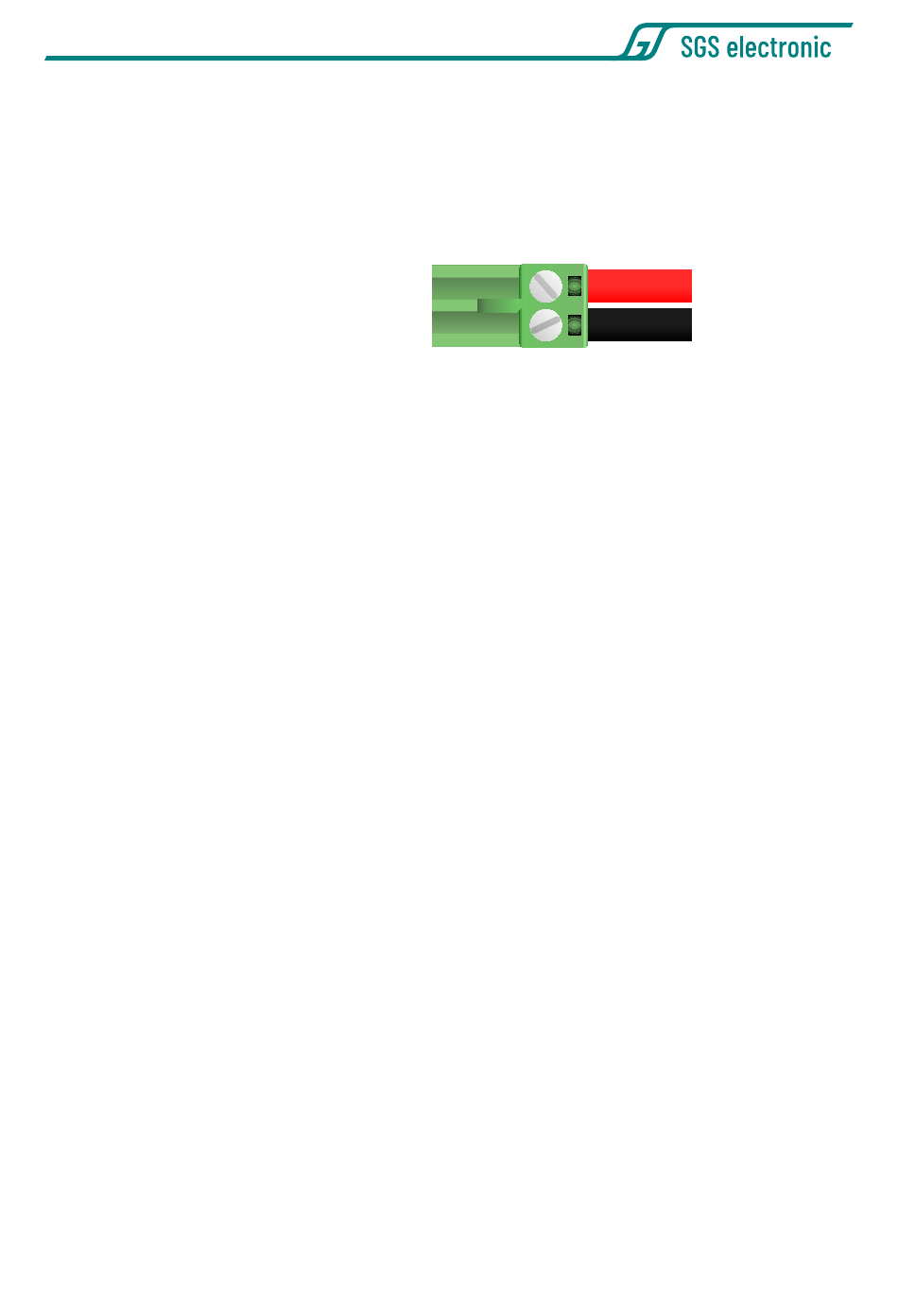

Abbildung 1: Belegung des Steckers für die Stromversorgung
Die Stromversorgung erfolgt über die grüne, steckbare Schraubklemme.
Bitte achten Sie auf die richtige Polarität der Versorgungsspannung! (siehe
Abbildung 1)
Sinnvollerweise sollte in die Zuleitung zum Akku ein Schalter zum Ein-
/Ausschalten des Modells vorgesehen werden.
Auf der Platine befinden sich zwei KFZ-Schmelzsicherungen für die Moto-
rendstufen. Sie sind steckbar und können im Bedarfsfall einfach getauscht
werden.
Wenn eine der Endstufensicherungen ausgelöst hat, funktioniert die BEC
noch und die LED zeigt die Funktion an. Die entsprechende Motorendstufe
liefert jedoch keine Leistung mehr.
Zusätzlich hat die BEC-Schaltung ebenfalls eine Sicherung. Diese ist auf
der Leiterplatte aufgelötet. Wenn diese Sicherung ausgelöst hat, liefert die
BEC keine Spannung mehr und der Regler zeigt keinerlei Funktion mehr.
4.2 Anschluss des Motors
Für den Antriebsmotor ist eine steckbare, schwarze Schraubklemme vor-
gesehen. Der Motor muss, wie im Modellbau üblich, funkentstört sein.
4.3 Anschluss der Servokabel
Der Regler ist mit JR Servokabeln ausgestattet. Die Belegung wird in Abbil-
dung 2 gezeigt.
8
Fahrakku plus (+)
Fahrakku minus (-)
