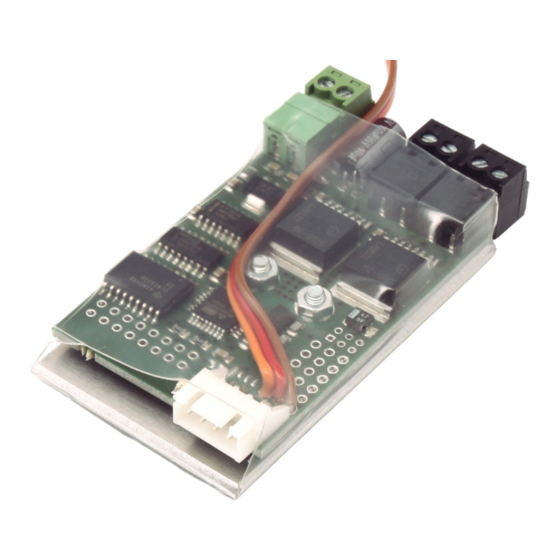

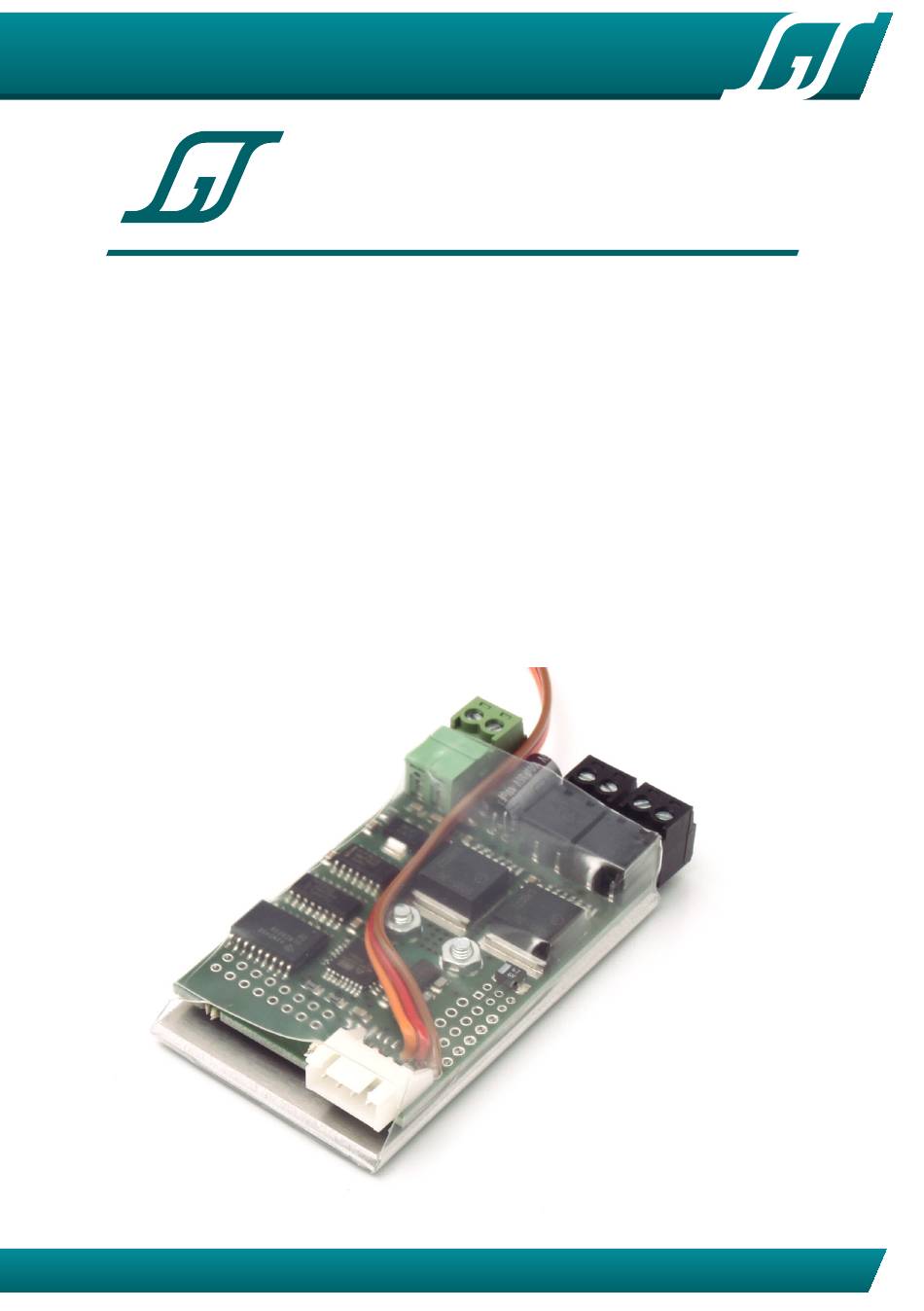

TVC-M-10L HT electronic TVC-M-10L HT Doppelfahrtregler für RC-Halbkettenfahrzeuge im Maßstab 1:16 Der Regler beinhaltet alle Komponenten zur Ansteuerung von zwei Gleich- strommotoren in einem Kettenfahrzeug. Der integrierte Mischer ist für Halb- kettenfahrzeuge ausgelegt, d.h. bis zum vollen Lenkungsausschlag erfolgt eine proportionale Reduzierung der Geschwindigkeit der kurveninnenliegenden Kette auf ca.
TVC-M-10L HT 1 Gebrauchshinweise Zum Einbau des Moduls in ihr Modell braucht es gute Kenntnisse im Funktions- modellbau. Die mitgelieferten Anschlusskabel müssen lastseitig gelötet oder angeklemmt werden. Modellbau-Einsteiger und Jugendliche unter 16 Jahren sollten sich Rat von erfahrenen Modellbauern einholen.
TVC-M-10L HT 2 Einleitung Der Regler ist für einen weiten Eingangsspannungsbereich von 6,5V bis 24V ausgelegt. Er ist somit für den Betrieb mit den im RC-Car–Bereich üblichen 6 Zellen NC Packs geeignet, aber auch für Bleiakkus bis 24V. Die Motorstromaus- gänge sind elektronisch vor Überlastung und Kurzschluss gesichert.
TVC-M-10L HT 3 Anschluss Lenkservo Empfänger Fahrakku Modul Antriebs- motor Antriebs- motor Abbildung 1: Anschluss des Reglers 3.1 Anschluss des Fahrakkus Fahrakku plus (+) Fahrakku minus (-) Abbildung 2: Belegung des Steckers für die Stromversorgung Die Stromversorgung erfolgt über die grüne, steckbare Schraubklemme.
TVC-M-10L HT Spannung mehr und der Regler zeigt keinerlei Funktion mehr. 3.2 Anschluss der Motoren Für die Antriebsmotoren sind schwarze, steckbare Schraubklemmen vorgesehen. An je eine Schraubklemme wird ein Motor angeschlossen. Die Motoren müssen, wie im Modellbau üblich, funkentstört sein.
TVC-M-10L HT BEC Reglern möglich und kann im schlimmsten Fall zur Zerstörung der Elektronik führen. Abbildung 4: entfernte und isolierte + Zuleitung im Servostecker Sorgen Sie daher immer dafür, dass es nur eine Quelle zur Versorgung des Empfängers gibt. Unterbrechen Sie die BEC Versorgung bei allen anderen Reglern durch herausziehen der rot + Leitung aus dem Servostecker.
TVC-M-10L HT 4 Inbetriebnahme 4.1 Einschalten 1. Fahrakku anschließen 2. Sender einschalten 3. Gas- und Steuerhebel auf Mittelstellung einstellen (Die zugehörige Trim- mung ebenfalls) 4. Empfänger einschalten. Die LED leuchtet für ca. 1s auf. 5. Die LED auf der Platine blinkt, bis der Regler die Mittelstellung der Kanäle erfasst hat.
TVC-M-10L HT 5 Technische Daten Nenn-Motorstrom 5 Ampere pro Motor Kurzschlussfest gegen Masse, Versorgung und Klem- menschluss, Überlastungsfest und Übertemperatur- gesichert Versorgungsspannung (ohne BEC) 5 bis 24 V Versorgungsspannung (mit BEC) 6,5 bis 24 V Zulässiger BEC Strom 800mA PWM Frequenz...
TVC-M-10L HT 6 Begriffsverzeichnis BEC Battery Eliminator Circuit Dies ist eine Schaltung die die Spannungsversorgung des Empfängers und der Servos durch separate eine Batterie unnötig macht, indem sie die Spannung dieser Batterie aus dem Fahrakku erzeugt. LED Light Emmitting Diode Halbleiter Lichtquelle, die deutlich weniger Strom braucht als eine Glühbir-...
TVC-M-10L HT 7 Hinweis Das Gerät wurde nach der Herstellung einer sorgfältigen Überprüfung unter- zogen. Es ist nur für den bestimmungsgemäßen Gebrauch gedacht. Wir über- nehmen keine Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem Produkt. Wir übernehmen keine Gewährleistungen für Schäden,...
