3. Allgemeine Beschreibung

3.1. Verwendung

Die Pumpen sind zum Fördern von Schmutzwasser, Re-
genwasser oder Grundwasser mit festen Bestandtei-
len geeignet. Die maximale Korngröße beträgt je nach
Pumpentyp zwischen 10-28mm. Anwendungsgebiete
sind z.B. Wäschereien, Waschanlagen, Lebensmittelin-
dustrie und weitere industrielle Bereiche. Die Pumpen
sind nicht zum Fördern von Medien mit stark abrasiven
Anteilen (z.B. Sand, Kies, Stein) geeignet. Bei chemisch
aggressiven Anteilen im Fördermedium ist unbedingt die
Beständigkeit der verwendeten Werkstoffe zu beachten.
Hierfür sind die Aggregate auch teilweise oder komplett
aus hochbeständigen Werkstoffen (Edelstahl, Bronze) lie-
ferbar.
Der Einsatz im Schlürfbetrieb ist nicht erlaubt. Das
minimale Niveau des Fördermediums muss je nach
Aufstellungsart stets über der Oberkante des Pumpen-
gehäuses liegen.
Die Temperatur des Fördermediums darf bis 90°C betra-
gen. Die maximale Dichte des Fördermediums liegt bei
1100 kg/m³ und der pH-Wert darf 6 - 11 betragen.

3.2. Einsatzarten

Die Pumpen sind für die Betriebsart S2 (Kurzzeitbetrieb)
oder S3 (Aussetzbetrieb) ausgelegt. Bitte entnehmen Sie
die genauen Daten der Tabelle in Kapitel 3.3.2 Motor.

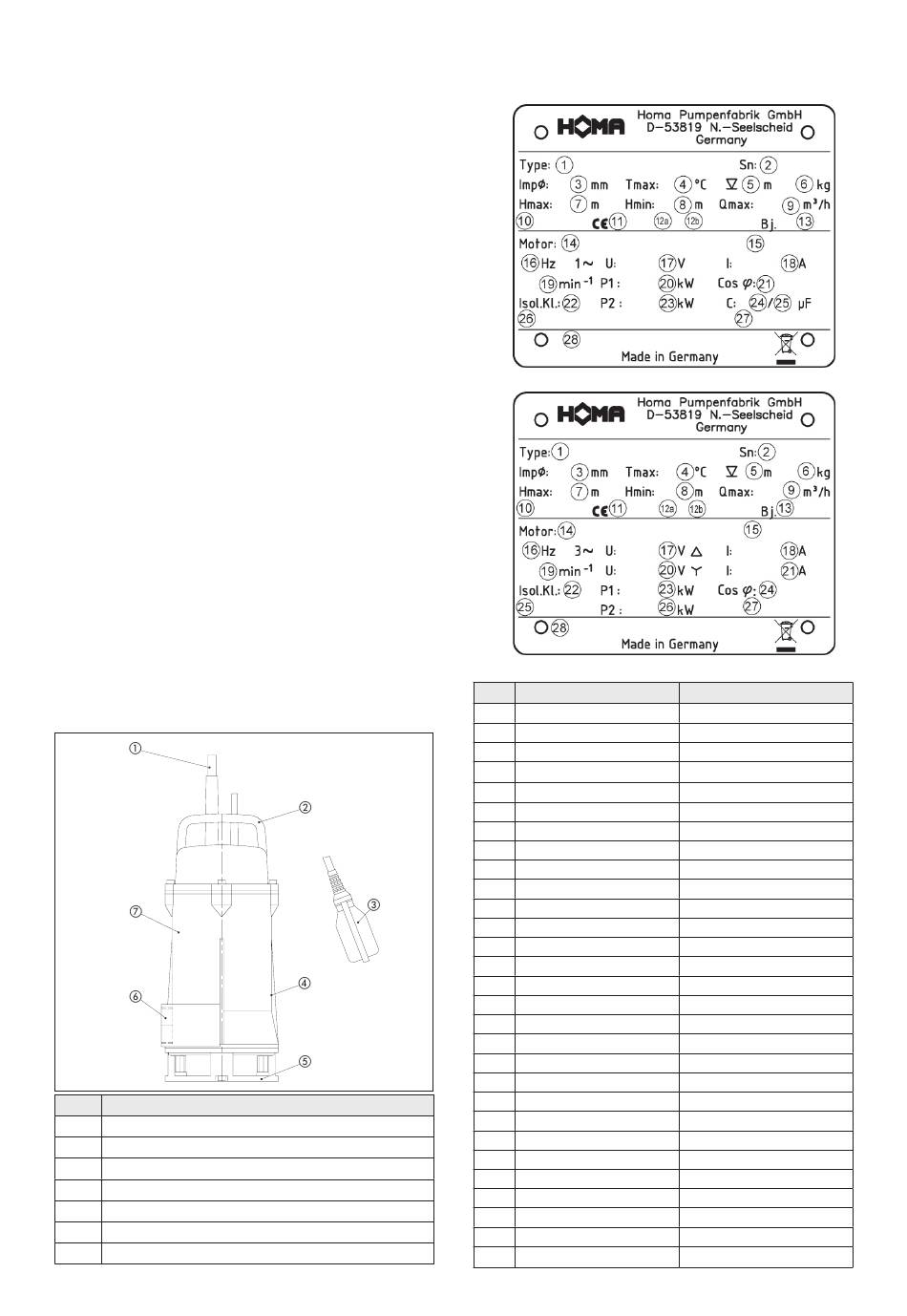

3.3. Aufbau

Das vollüberflutbare Aggregat besteht aus dem Motor,
dem Pumpengehäuse und dem passendem Laufrad. Alle
wichtigen Bauteile sind großzügig dimensioniert.
Nr. Beschreibung
1 Kabel
2 Griff
3 Schwimmerschalter
4

Typenschild

5 Saugsieb
6 Druckstutzen
7 Motorgehäuse
08 | DEUTSCH
3.3.1. Typenschild
1Ph
3Ph
Nr. 1Ph
1 Typ Bezeichnung
2 Seriennummer
3 Laufraddurchmesser
Mediumtemperatur
4
5 Tauchtiefe
6 Gewicht
7 Hmax (Förderhöhe max)
8 Hmin (Förderhöhe min)
9 Qmax (Fördermenge max)
10 Norm
11 BauPVO Prüflabor
12a Jahr Typprüfung
12b Ref-Nr. Leistungserklärung
13 Baujahr
14 Motortyp
15 IE-Kennzeichnung
16 Frequenz
17 Spannung
18 Nennstrom
19 Drehzahl Motor
20 Leistung P1
21 Cos phi
22 Isolationsklasse
23 Leistung P2
24 Startkondensator
25 Betriebskondensator
26 Schutzart
27 Betriebsart
Textfeld Vertrieb
28
3 Ph
Typ Bezeichnung
Seriennummer
Laufraddurchmesser
Mediumtemperatur
Tauchtiefe
Gewicht
Hmax (Förderhöhe max)
Hmin (Förderhöhe min)
Qmax (Fördermenge max)
Norm
BauPVO Prüflabor
Jahr Typprüfung
Ref-Nr. Leistungserklärung
Baujahr
Motortyp
IE-Kennzeichnung
Frequenz
Spannung Dreieck
Nennstrom Dreieck
Drehzahl Motor
Spannung Stern
Nennstrom Stern
Isolationsklasse
Leistung P1
Cos phi
Schutzart
Leistung P2
Betriebsart
Textfeld Vertrieb
