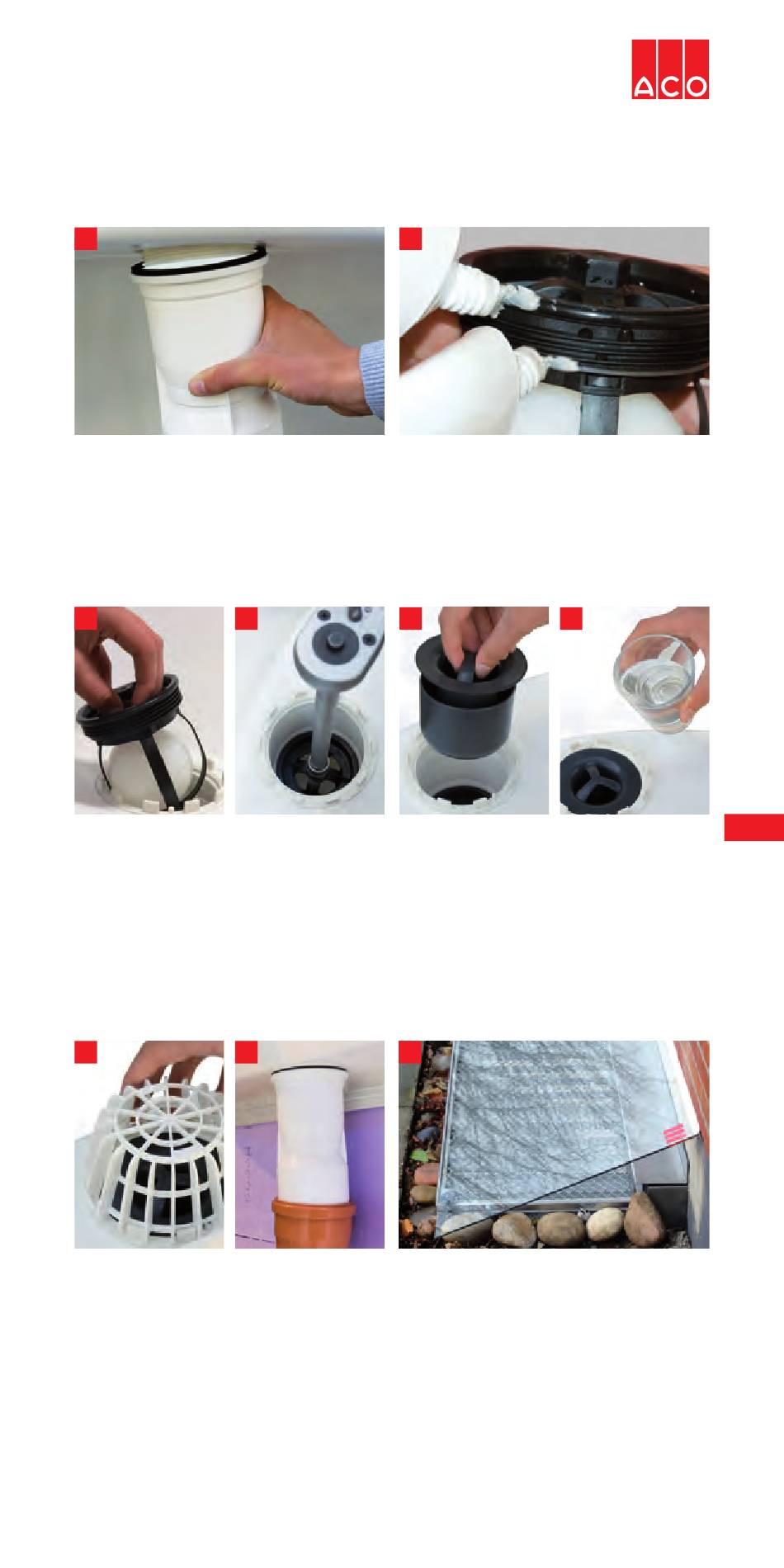

Einfacher Einbau –
leichtes nachträgliches Aufrüsten
1
Den Einschraubring von oben durch
die Lichtschacht-Entwässerungsöff-
nung führen. Den Grundkörper von
unten auf den Einschraubring schrau-
ben
3
Die Rückstaueinheit von oben in den
Grundkörper führen.
Beim Einschrauben auf den korrekten
Sitz des Gewindes achten.
Handfest anziehen.
7
Den Laubfangkorb aufstecken und
arretieren. Den ACO Lichtschacht an
die Kellerwand montieren. Der
Abstand von Fensterunterkante bis
zum Lichtschachtboden muss mind.
15 cm betragen. KG-Rohr DN 100
muffenseitig anschließen
4
8
2
Die Rückstaueinheit kann separat
bestellt werden. Beim Rückstauver-
schluss ist sie im Lieferumfang enthal-
ten. Vor dem Einsetzen den O-Ring
und die Dichtlippe dünn mit Gleitmittel
bestreichen
5
Der Geruchsverschluss kann separat
bestellt werden. Beim Rückstauver-
schluss ist er im Lieferumfang enthal-
ten und zwingend erforderlich. Den
Geruchsverschluss eindrücken, bis die
Dichtlippe arretiert. Anschließend mit
Wasser befüllen
9
Während der Rückstauphase kann die
Entwässerung von anfallendem Ober-
flächenwasser nicht erfolgen. Aus die-
sem Grund empfehlen wir den Einsatz
der ACO Lichtschachtabdeckung.
Wichtig für die Außengestaltung: Der
angrenzende Oberflächenbelag am
Lichtschacht muss so ausgebildet
werden, dass kein Oberflächenwasser
in den Lichtschacht laufen kann.
6
5
