2. Diagrama de conexiones

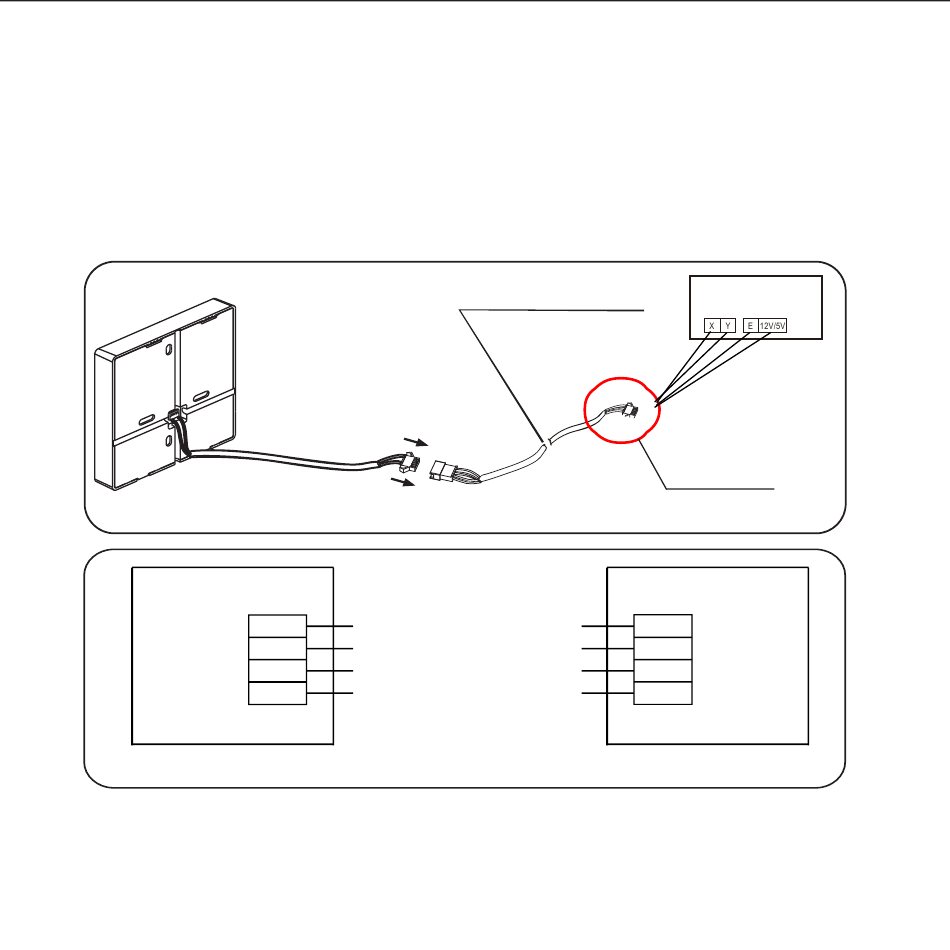

2.1 Conexión del control cableado a un equipo
Conectar el control remoto cableado al módulo Multi-Función mediante el cable de
conexión de 4 hilos suministrado. Para ello es necesario cortar el conector en el extremo
del cable de conexión de 4 hilos y conectar los cables al módulo Multi-Función tal y como
se muestra en las siguientes figuras
CL94384
Rojo
Negro
Amarillo
Marrón
Control remoto
Nota:
Si el cable de conexión de 6 m suministrado no es suficientemente largo para su
instalación, puede cortarlo y alargarlo, siempre que no se superen los 20 m de longitud.
Split de Pared
(Vea Fig.3-2 y Fig.3-3).
Cable conexión 4 hilos (6 m)
Rojo
-----------------------------------
Negro
-----------------------------------
Amarillo
-----------------------------------
Marrón
-----------------------------------
Cable conexión de 4 hilos
9
(Gama MUPR).
MÓDULO MULTI FUNCIÓN
CN42 CN41
Cortar conector
Fig 3-2
CL94383
12V
CN41
E
Y
CN42
X
Módulo Multi-Función
Fig 3-3
