2. Diagrama de conexiones

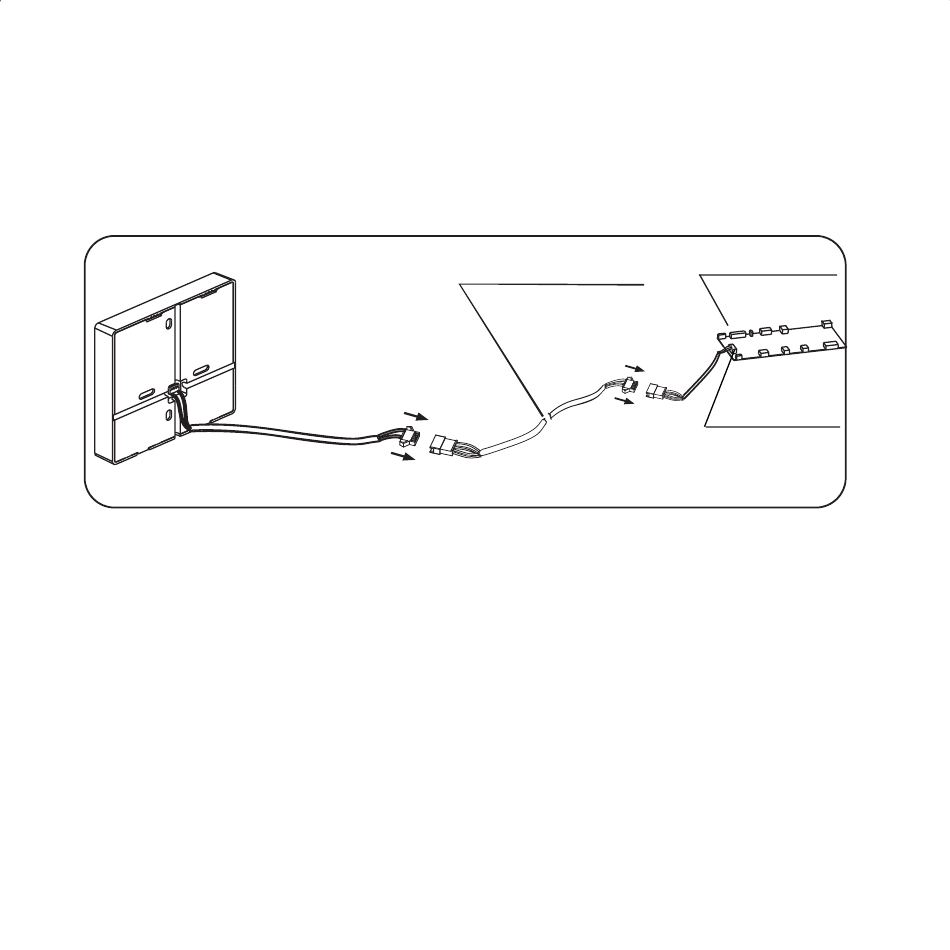

2.2 Conexión del control cableado a un equipo
Conectar el control remoto cableado a la placa de la unidad interior mediante el cable de
conexión de 4 hilos suministrado debidamente conectado al cable conectado al conector
CN40 de la placa de la unidad interior (Vea Fig.3-4).
Nota:
Si el cable de conexión de 6 m suministrado no es suficientemente largo para su
instalación, puede cortarlo y alargarlo, siempre que no se superen los 20 m de longitud.
Conducto, Cassette, Suelo Techo.
Cable conexión de 4 hilos (6 mts)
10
Placa unidad interior
Conector CN40
Fig 3-4
