Precaución durante la instalación del control remoto cableado
1. Este manual describe el método de instalación del control remoto cableado
Consulte el diagrama eléctrico de este manual de instalación para conectar el
control remoto cableado a la unidad interior.
2. El control remoto cableado funciona con circuito de bajo voltaje. Queda prohibido
el contacto directo a 220V o 380V (alto voltaje) y no use el mismo tubo para
cables para pasar el cable del control y cualquier otro cable de alto voltaje. La
distancia entre ellos debe ser superior a 300 ~ 500 mm.
3. Tanto el cable apantallado como el control remoto cableado deben tener una
buena conexión a tierra.
4. Después de terminar la conexión del control remoto cableado, no use un
medidor de resistencia para la detección del aislamiento eléctrico.
5. La longitud del cable de conexión del control remoto cableado no debe ser mayor
de 20 m.
3. Método de instalación

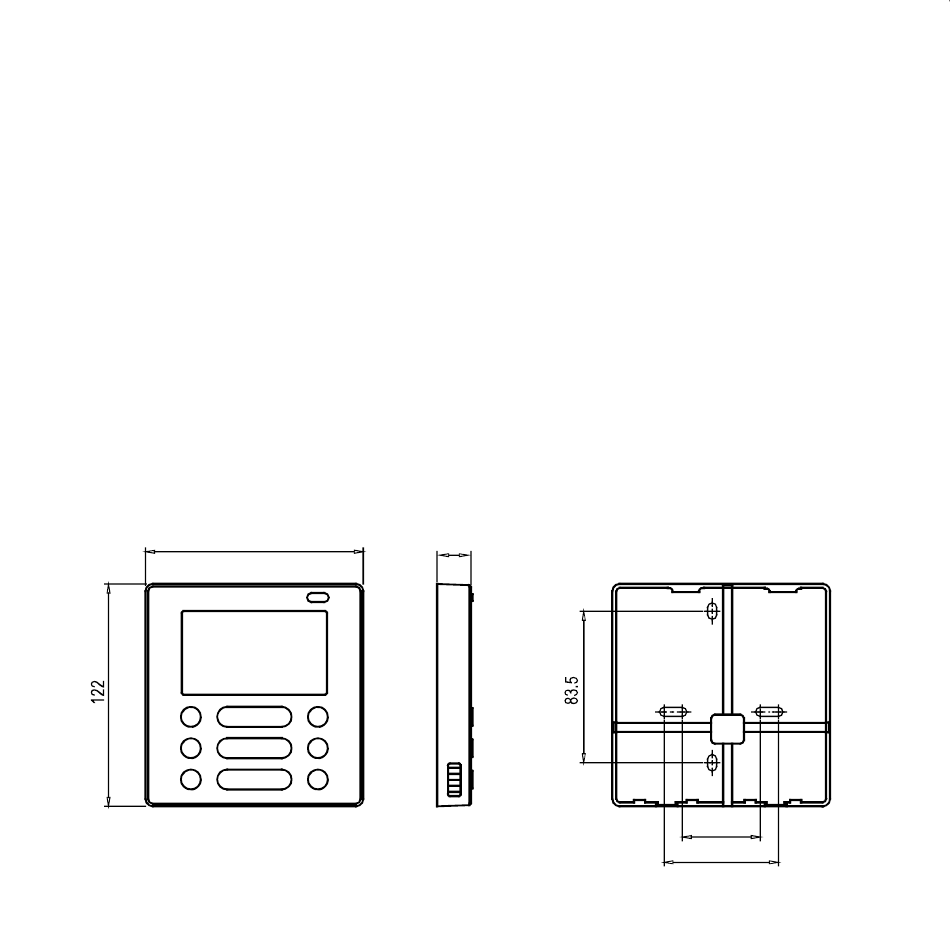

1. Dimensiones
120 18.5
Fig 3-1
8
46
62
