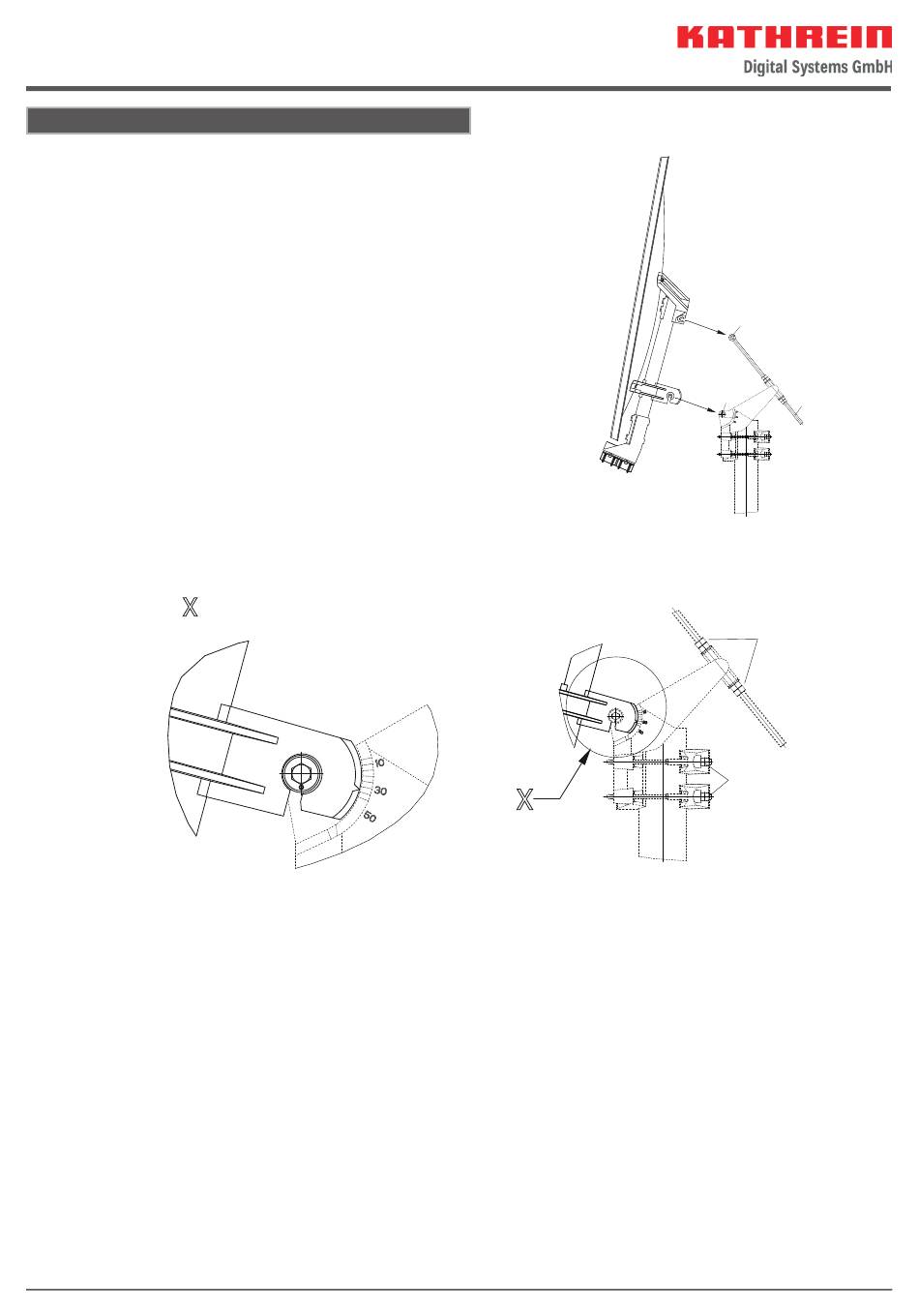

Montage
a) Montagefolge
1. Befestigen Sie zuerst die Azimut-/Elevationshalterung ZAS 180
am Masten/Standfuß/Wandhalterung (wie im Anwendungs-
hinweis des ZAS 180 beschrieben)
2. Hängen Sie die Antenne in die vormontierte Azimut-/Eleva-
tionshalterung ZAS 180 an den Zentrierscheiben „B" ein
3. Befestigen Sie die voreingestellte Elevationsschraube „A" an
der Antenne
4. Ziehen Sie die vier Zentrierschrauben „B" leicht an
b) Voreinstellung des Elevationswinkels
1. Schwenken des Refl ektors durch Verdrehen der Muttern „C"
X
c) Montage Speisesystemhalterung ZAS 124C
1. Montieren Sie die Speisesystemhalterung wie im Anwendungshinweis ZAS 124C beschrieben
d) Montage des/der Speisesystems/es (LNB)
1. Montieren Sie die LNBs wie im Anwendungshinweis des jeweiligen LNBs beschrieben
Die Einstellung des Schwenkwinkels der LNB-Halterung bei Multifeed-Anwendungen ist im Anwendungshinweis von ZAS 124C
beschrieben.
e) Ausrichtung der Antenne
Nach erfolgter Montage der Antenne (einschließlich LNB), erfolgt unter Verwendung eines geeigneten Satelliten-Messemfängers
(z. B. MSK 30/L, MSK 240/OIA oder MSK 140/OHD) die Feinausrichtung der Antenne. Kathrein empfi ehlt hierbei beim Feinausrichten
des Azimutwinkels die Verwendung der Azimut-Feineinstellung ZAS 189 (BN 23710017).
X
3 / 4
B
B
A
(ZAS 180)
C
D
