2.1
Montage
Schnappbefestigung für 35 mm Normprofilschienen
DIN EN 50022 (NS 35 x 15 / 7,5mm)

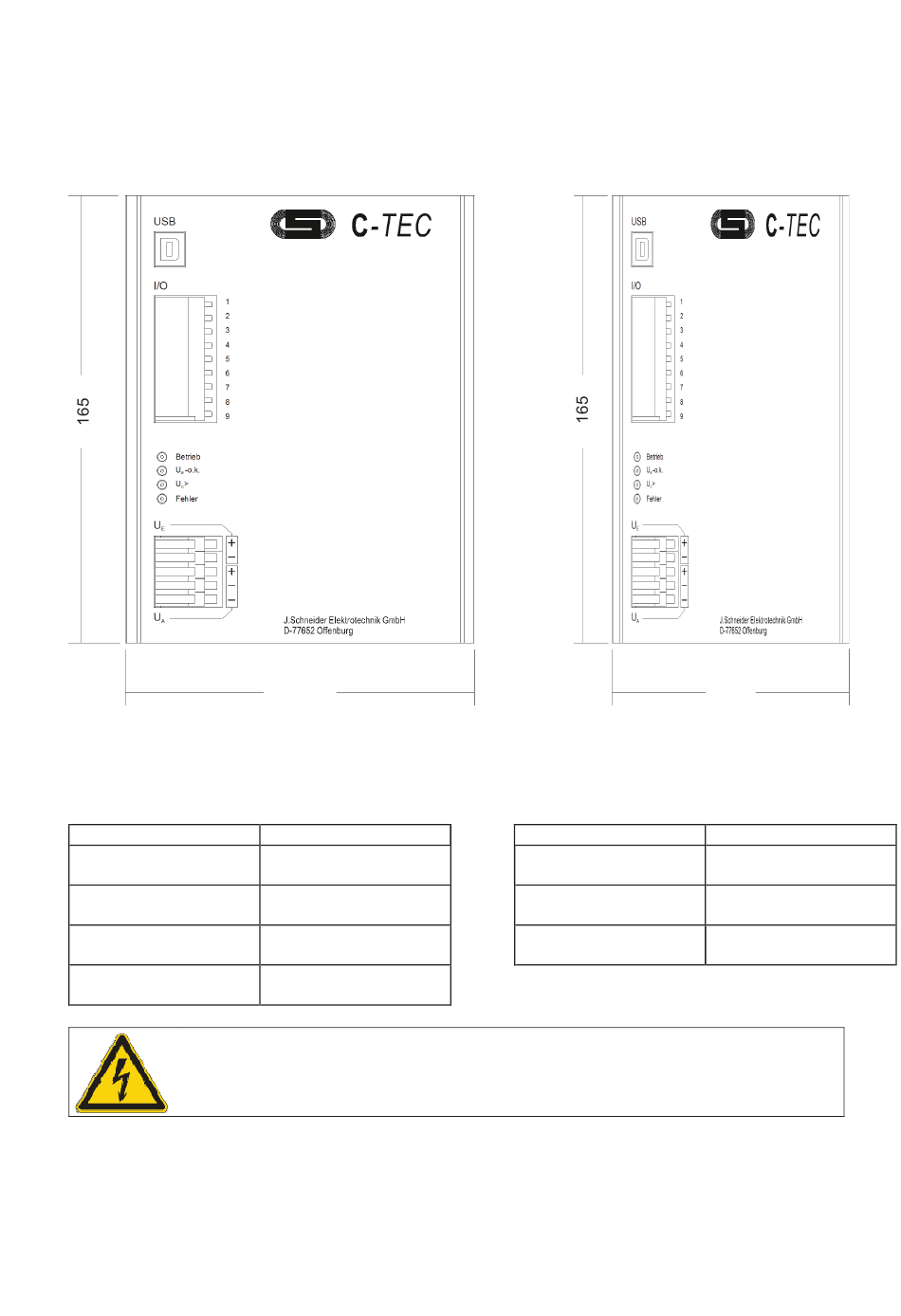

Abmessungen:
NCPA0606G01 (C-TEC 2410-10)
2.2
Anschluss
Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Überein-
stimmung zu prüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (siehe
Prinzipschaltbild und Anschlussbelegung )
Anschluss:
DC-Eingang
DC-Ausgang
(Ver-
braucher)
Steuereingang
Shut-Down
Meldung '
U
-o.k.'
E
VORSICHT
Achten Sie beim Anschluss der Klemmen auf die Übereinstimmung der Nennspannung
und die Polung. Bei Nichtbeachten besteht die Gefahr von Lichtbögen an den Leitun-
gen, die zu Verbrennungen führen können.
116
Klemme:
Klemmanschluss
'U
'
E
+, -
Klemmanschluss
'U
'
A
+, -
Klemmanschluss 'I/O'
1 + / 2 -
'I/O'
3 / 4 (Schließer)
Einbautiefe: 145mm
NCPA0609G01 (C-TEC 2410-1)
Anschluss:
Meldung '
U
>'
C
Meldung '
Fehler'
PC-Schnittstelle
70 70
Klemme:
'I/O'
5 / 6 (Schließer)
'I/O'
:
7=COM, 8=NO, 9=NC
USB
