Anschluss der STB

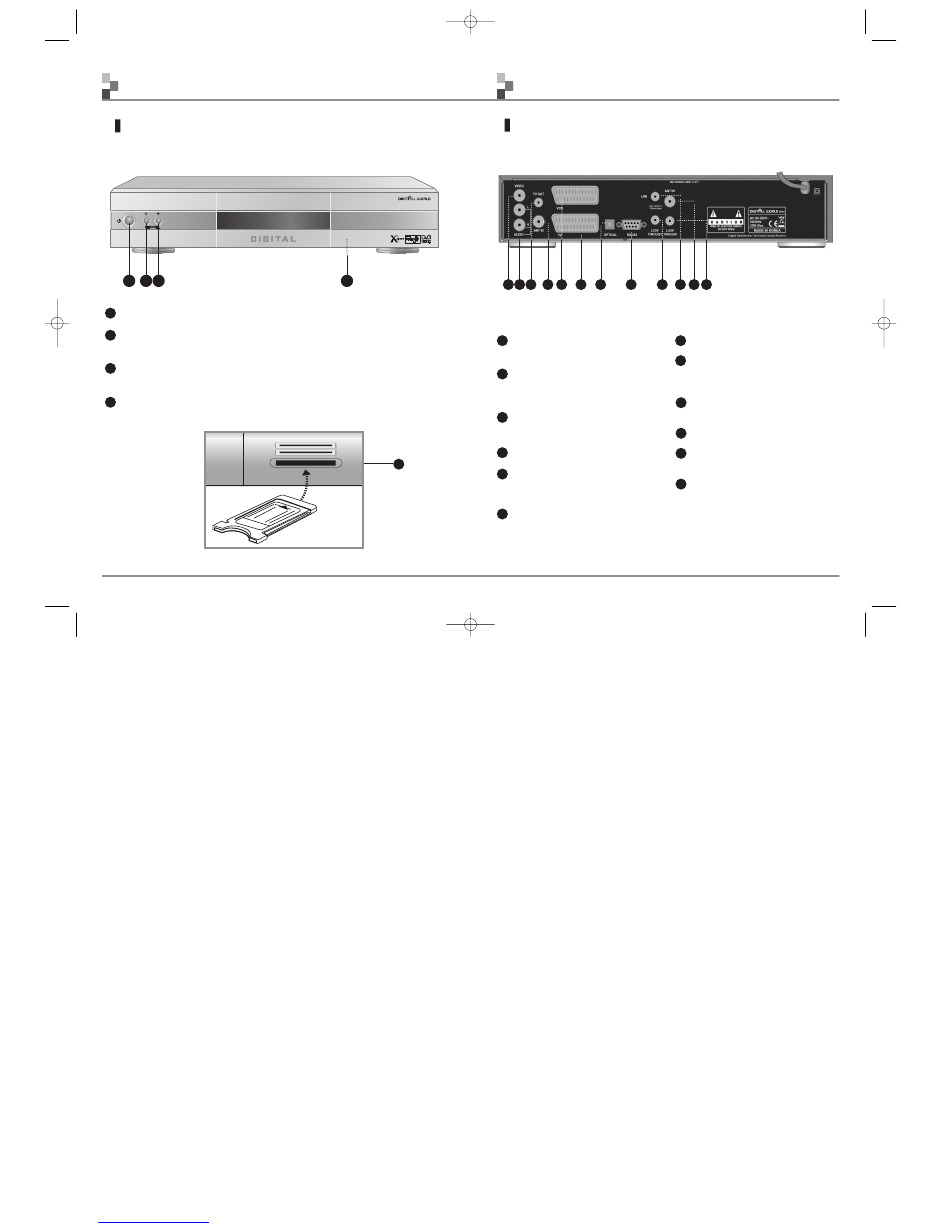

Frontansicht

1 2 3
1 STAND-BY
CHANNEL -
2
CHANNEL +
3
CAM Slots
4
(Modellabhängig)
Downloaded from www.Manualslib.com
4
(Modellabhängig)
Wechsel zwischen Betriebs-und Standby Modus.
Wechsel Kanal runter.
Bewegung Cursor runter.
Wechsel Kanal rauf.
Bewegung Cursor rauf.
2 slots für die Common Interface CAM mit Smartcard
(nur für CI Modell).
- 8 -
Digital Satellite Receiver
manuals search engine
Anschluss der STB
Rückseite
1 2 3 4 5
1 VIDEO Verbindung Video zum
TV mit RCA jack.
2 AUDIO Audioverbindung R/L
zum TV oder zur
Audioanlage.
3
TV OUT Verbindung zum TV mit einem
koaxial Kabel.
ANT IN Antennen Eingang.
4
4
VCR Anschluss für die Verbindung
5
eines Videorekorders über
Scartkabel.
6 TV Anschluss für die Verbindung
eines Fernsehers über
Scartkabel
6 7 8 9 10 11 12
7 OPTICAL Anschluss für S/PDIF Kabel.
8 RS-232 Serielle Schnittstelle zum
Verbinden des Receivers mit
einem Computer (SW-Update).
9 LOOP THROUGH Anschluss zum andern
Satellitenreceiver.
LNB Antennenanschluss.
10
ANT IN Zum Anschluss der Terrestrischen
11
Antenne.
LOOP THROUGH Dient zum Anschluss eines
12
zusätzlichen Empfängers.
eines VCR oder eines
vorhandenen TV-Gerätes.
