Verwandte Anleitungen für ELAC EA101EQ-G
Inhaltszusammenfassung für ELAC EA101EQ-G

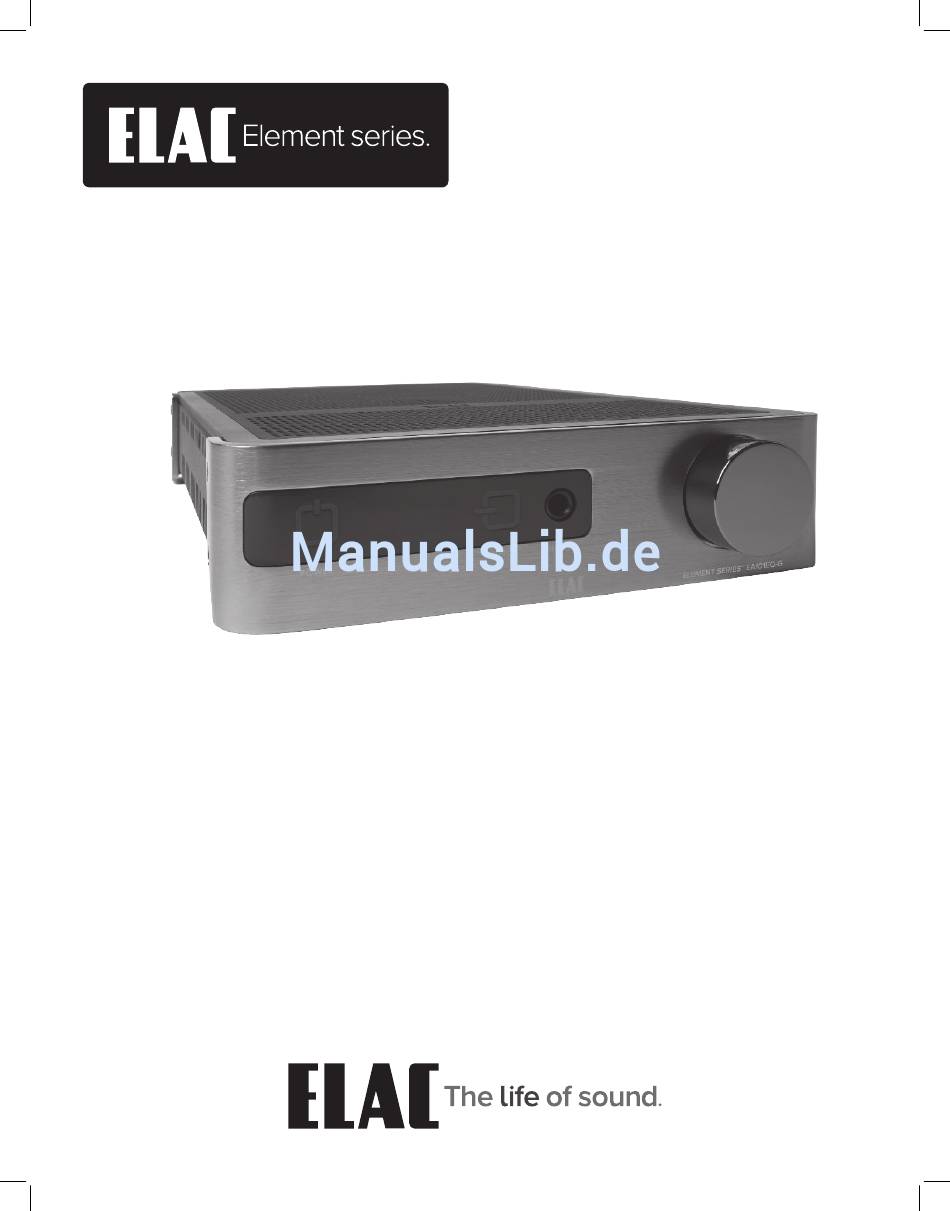

- Seite 1 Stereo-Vollverstärker EA101EQ-G Bedienungsanleitung 80W Ausgangsleistung pro Kanal Stereo-Vollverstärker mit DSP...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOQUE ÉLECTRIQUE N'OUVREZ PAS GEFAHR! Es ist grundsätzlich untersagt, das Gehäuse zu öffnen, da die Bauelemente und Leiter lebensgefährliche Spannungen führen können! Im Inneren befinden sich keine Bedienelemente für den Nutzer. Um eine Gefährdung durch elektrischen Strom zu vermeiden, darf das Gerät nur von qualifiziertem Fachpersonal geöffnet werden. -
Seite 3: Inhaltsverzeichnis
ON/OFF ................................32 Lautstärke/Mute ..............................32 Eingangsquellenwahl ............................32 Bluetooth ................................33 Audioübertragung über Bluetooth ........................33 Installation und Benutzung der APP ........................33 Funktionen der EA101EQ-G App .........................34 Gesamtlautstärke ..............................34 Offset-Lautstärkeanpassung ..........................34 Einrichtung ................................35 Benennung von Quellen ............................35 Bass- und Höheneinstellung ..........................36 Helligkeit des Displays ............................36 Balance-Einstellung .............................37... -
Seite 4: Einleitung
Einleitung BASH ® Endstufen Das Herz des Vollverstärkers ist der neuentwickelte Vollbereichsverstärker in BASH® Technologie. Er liefert bis zu 160 W Ausgangsleistung und kombiniert dabei die klanglichen Eigenschaften eines Class A/B Verstärkers mit der Efizienz eines Schaltnetzteils. Mehr als 400.000-mal in der Sekunde wird das eingehende Audiosignal auf seine Amplitude hin überprüft und daraufhin die ideale Versorgungsspannung dem Class A/B Verstärker zur Verfügung gestellt. Dadurch werden ein Maximum an Efizienz und ein audiophiler Klang erreicht. -
Seite 5: Ea101Eq-G Eigenschaften
Verstärker BASH® Verstärkertechnologie Coax 2x 80 W an 4 Ohm (max. 1% THD) pro Kanal Bitte besuchen Sie die Website http://elac.com für weiterführende Informationen Eingänge 2x analoger Eingang (Line Level Out) 2x optischer Digital-Eingang / SPDIF (bis zu 192 kHz und 24 Bit)* 1x koaxialer Digital- Eingang / SPDIF (bis zu 192 kHz und 24 Bit) 1x asynchroner USB Eingang (bis zu 192 kHz und 24 Bit) 1x Bluetooth©A2DP Empfänger... -
Seite 6: Bedienelemente Auf Der Vorderseite
SOURCE Drücken Sie bzw. Nähern Sie sich der Sensor-Taste SOURCE, um eine andere Quelle zur Wiedergabe zu wählen. Durch Gedrückt-Halten der Taste wechselt der EA101EQ-G die Quellen in kurzem zeitlichem Abstand selbsttätig. Beim Erreichen der gewünschten Quelle wird diese durch Loslassen der Taste wiedergegeben. -
Seite 7: Bedienelemente Auf Der Rückseite
Ausgang. Der EA101EQ-G kann sowohl S/PDIF Datenströme im PCM Stereo Format mit bis zu 192 kHz und 24 Bit, als auch Dolby Digital® Signale verarbeiten. Sofern ein Dolby Digital® Signal am Eingang anliegt, zeigt das Display des EA101EQ-G das Logo von Dolby® Laboratories an. -
Seite 8: Reset-Schalter
Die Werkseinstellungen werden zudem bei Update der Firmware des EA101EQ-G wieder hergestellt. 14. SERVICE Die USB A Buchse dient dem Update der Firmware des EA101EQ-G. Um die Firmware einem Update zu unterziehen, müssen folgende Schritte durchgeführt werden: Besuchen Sie bitte die Website http://elac.com/irmware und laden Sie das entsprechende File herunter. -
Seite 9: Infrarot-Fernbedienung
Kopfhörers wird in gleichem Maße reduziert bzw. angehoben. Coax Wiedergabegeräte (Android oder iOS), die über Bluetooth® mit dem EA101EQ-G verbunden sind, können in der Wiedergabe durch die Transport- Tasten der Fernbedienung gesteuert werden. >|| Einmaliges Drücken aktiviert die Wiedergabe. -
Seite 10: Aufbau Und Anschluss
Installation Stellen Sie sicher, dass der EA101EQ-G an einem geeigneten Platz aufgestellt wird. Dieser sollte stabil sein und eine ebene Oberläche aufweisen, wie z.B. ein Tisch oder ein Regal. Verschließen Sie nicht die Belüftungsschlitze des Gerätes. Decken Sie den EA101EQ-G nicht ab, lassen sie ausreichend Platz zu nebenstehenden Geräten und gewährleisten Sie stets eine ausreichende Belüftung. Vermeiden Sie erhöhte UV-Strahlung z.B. durch direktes Sonnenlicht. -
Seite 11: Anschließen Von Lautsprechern
Betriebszustand zurückkehren, kontaktieren Sie bitte den ELAC-Service. Weitere Verbindungen Um Informationen zu erhalten, wie Audio Quellen an den EA101EQ-G angeschlossen werden, schauen Sie bitte im Kapitel „Rückwand Features“ nach. Für weitere Informationen zum Thema Bluetooth Audio Streaming,... -
Seite 12: Fernbedienung / Bedienelemente Auf Der Front
Verstärker in den Standby-Modus. Gleiches gilt für die Taste auf der Front. Sobald der Verstärker eingeschaltet wird, erscheint das ELAC-Logo auf dem Display, gefolgt vom momentanen Lautstärkewert der gewählten Quelle. Spielt die gewählte Quelle ein Dolby Digital Signal ab, erscheint das Dolby Audio-Logo im Display. Wird der Verstärker in den Standby-Modus versetzt, erlischt das Display. -
Seite 13: Bluetooth
Schauen Sie auch im Kapitel „IR-Fernbedienung“ für weitere Informationen nach. BLUETOOTH KOPPLUNG (EA101EQ-G App) Die EA101EQ-G App Setup-App ist für Android und iOS erhältlich. Sie kann kostenlos in den entsprechenden Download-Portalen (iOS-Version im App Store, Android Version im Play Store) heruntergeladen werden. -
Seite 14: Master Volume
EA101EQ-G App EA101EQ-G APP Die EA101EQ-G App ist eine sog. bidirektionale App, die sich mit dem Verstärker über Bluetooth Low Energy verbindet. Die App bietet die Features Quellenwahl (Source Select), Lautstärke (Master Volume), Lautstärkeeinstellung der einzelnen Kanäle (Offset Volume), Quellenbezeichnung (Source Naming), Bass / Höhen (Bass / Treble), Subwoofer Lautstärke (Sub Volume), Balance (Balance),... -
Seite 15: Input Names
Verstärker abgespeichert. SETUP Die Einstellungen für die Namen der Eingänge, Bässe / Höhen, Subwoofer Pegel, EA101EQ-G App - Setup Menu Bildschirmhelligkeit und Balance können über das Setup-Symbol in der rechten oberen Ecke des Volume-Bildschirmes verändert werden. Tippen Sie auf das Symbol, das Setup-Menü... -
Seite 16: Screen Brightness
Lautstärkemenü zurückzukehren. SCREEN BRIGHTNESS Der Schieberegler Screen Brightness ermöglicht es Ihnen, die Helligkeit des Front- Displays des EA101EQ-G in einem Bereich von 1-100 einzustellen. EA101EQ-G App - Screen Brightness Mit dem Schalter „Screen Auto ON / OFF” legen Sie fest, ob das Display dauerhaft eingeschaltet ist oder sich nach Bedienung ausschaltet. -
Seite 17: Speaker Balance
Mit dem Speaker Balance-Steller können Sie die Balance zwischen dem rechten und dem linken Lautsprecher einstellen. Nutzen Sie diese Möglichkeit, wenn die EA101EQ-G App - Balance Hörentfernung zu beiden Lautsprechern unterschiedlich ist. Der Wertebereich erstreckt sich auf +/- 100, wobei 0 die Mittelstellung darstellt. -
Seite 18: Remote Learning
Eingangssignalquelle. Anmerkung: Die Play / Pause-Taste fungiert ebenfalls als Mute-Taste, nur nicht im Bluetooth-Modus. Hier wirkt die Pause- Funktion auf ein mit dem EA101EQ-G synchronisiertes Bluetooth-Gerät. Ebenso EA101EQ-G App - bewirkt ein Mute / Unmute-Kommando, dass Remote Learning - Auswahl die Lautsprecher aus- und eingeschaltet werden, außer bei der Wiedergabe über... -
Seite 19: About
Dies kann im Servicefall sinnvoll sein, um festzustellen, ob auf dem Gerät die aktuelle Firmware für bestmögliche Performance installiert ist. 1. Stellen Sie sicher, dass der EA101EQ-G mit der App synchronisiert ist, tippen Sie dann auf „About“ in der Menüzeile. Schauen Sie in regelmäßigen Abständen auf der Webseite http://elac.com/irmware... -
Seite 20: Garantiebestimmungen
Google Play und das Google Play-Logo sind Markenzeichen von Google Inc. Alle anderen Markenzeichen und Logos sind Eigentum der jeweiligen Firmen. ELAC Americas LLC. • 11145 Knott Ave. Suites E & F • Cypress, CA 90603 • USA 714.252.8843 • elac.com ELAC Electroacustic GmbH •...
