Verwandte Anleitungen für ELAC PPA-2
Inhaltszusammenfassung für ELAC PPA-2

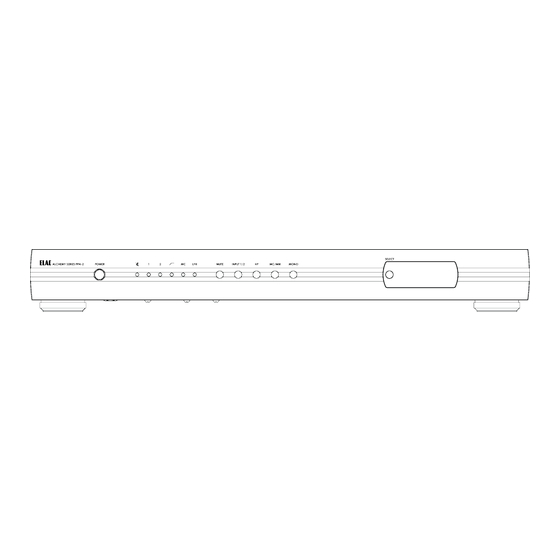

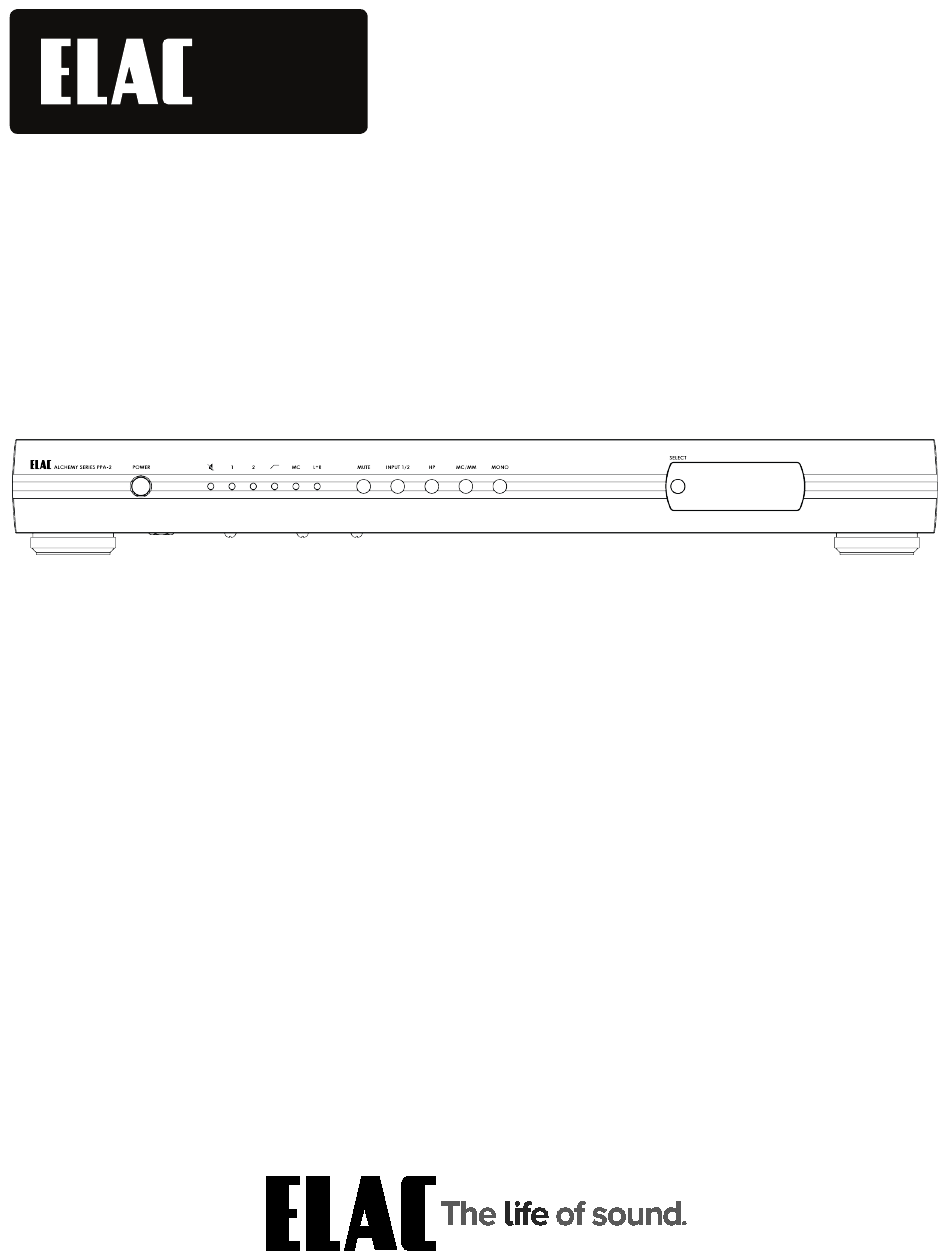

- Seite 1 Alchemy ™ OPERATING INSTRUCTIONS PPA-2 PHONO PREAMPLIFIER...
-
Seite 2: Safety Instructions
Do not install the preamplifier near transformers because electromagnetic stray fields can cause hum noise. • In combination with certain materials / lacquers / material surfaces, anti-slip feet may cause colored imprints on the surfaces. ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 1... - Seite 3 At end of life dispose of the preamplifier as e-waste. The amplifier must be recycled in accordance with local legislation. Ask your local government for further information on recycling as the device contains valuable raw materials. ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 2...
-
Seite 4: Before Use
Since the time we started (1926), ELAC has always striven to achieve the very best. Your new ELAC amplifier is built to the highest standards using high-quality components that are carefully constructed to deliver the best-in-class sound quality. They are developed by a passionate group of individuals whose sole purpose is to bring a new dimension of sound quality into your home. -
Seite 5: Controls And Indicators
AC Inlet—Used to supply power to phono preamp. Connect to an available AC outlet. OEL Display—Use to display various information for setup and usage Variable Loading Adjustments—Used to adjust the loading when setting up a new cartridge for either input 1 or 2 ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 4... - Seite 6 Phono 1 is Unbalanced only (RCA jacks), Phono 2 can be either Balanced (XLR jacks) or Unbalanced. Cables from the turntable to the PPA-2 should be as far as possible from AC Mains cables wherever possible. If they must cross, do so at right angles if you can.
- Seite 7 Connecting the PPA-2 to a Pre-Amplifier, Receiver, or Integrated Amplifier The PPA-2 provides both Unbalanced (RCA jacks) and Balanced (XLR jacks) outputs. Typically a balanced connection will be more immune to hum, so it would be the preferred connection. Again, please use the best quality cables you can between PPA-2 and your control preamplifier.
- Seite 8 Press the Power button to turn on the PPA-2. At initial power on the PPA-2 will go through a brief warmup period during which it will be in mute. You will see the Alchemy Series Logo on the front panel display as the unit warms up. The screen will go blank just before PPA-2 unmutes and restores the last known status condition of all functions;...
- Seite 9 This, and suggestions from resources you might find will, in the end, just be guidelines. The beauty of the adjustment method PPA-2 uses is that you can adjust up and down from the suggested starting points to achieve what sounds best for you in your system.
-
Seite 10: Settings And Adjustments
1 & 2 refer to the Input numbers on the back of PPA-2. Pressing the INPUT 1 or INPUT 2 button toggles between them. INPUT 1 is on the far left (as viewed from the back) and INPUT 2 is on the other side of the dip switches (where you have already selected 47K or adjustable load, and if INPUT 2 is to be balanced or unbalanced, right?) When lit indicates that the High Pass (i.e. - Seite 11 Acoustic Feedback causing howling? Switch on the High Pass filter. Audible hum in the system. See the grounding section on Page 8. The PPA-2 itself is very, very quiet, so if you are hearing hum it is caused by something else in your system. There is most likely something in your system causing it and you need to look at your grounding, wire position or for some other problem.
-
Seite 12: Specifications
48dB (low) or 66dB (high) Output impedance 50 Ohms Analog Outputs (1) XLR BALANCED, (1) RCA UNBALANCED Available finishes Black Dimensions (HxWxD) 2" x 17.5" x 15" including jacks Weight 12 lbs ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 11... - Seite 13 Passive Speakers (No built-in amplifier) ELAC Americas INC. warrants to the original purchaser that this product be free from defects and or workmanship for a period of 3 (Three) years from the original date of purchase. During this time period, repair or replacement of parts will be free of charge to the original owner (See below limitations).
- Seite 14 Alchemy ™ MODE D’EMPLOI DU PRÉAMPLIFICATEUR PHONO PPA-2...
-
Seite 15: Consignes De Sécurité
électromagnétiques peuvent provoquer des bourdonnements OHM. • En combinaison avec certains matériaux/vernis/surfaces de matériaux, les pieds antidérapants ou les rondelles des pointes peuvent laisser des traces colorées sur les surfaces. ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 1... - Seite 16 être recyclé conformément à la réglementation locale. Informez-vous auprès de vos autorités locales pour obtenir de plus amples renseignements sur le recyclage, car l’appareil contient des matières premières précieuses. ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 2...
-
Seite 17: Avant L'utilisation
Depuis nos débuts en 1926, ELAC a toujours aspiré à atteindre l’excellence. Votre nouvel amplificateur ELAC est conçu selon les normes les plus élevées. Il est doté de composantes de qualité supérieure qui sont soigneusement fabriqués pour procurer la meilleure qualité sonore de leur catégorie. - Seite 18 Sorties XLR « OUTPUT » - Utilisées lors de la connexion à un préamplificateur/récepteur symétrique XLR Connecteur accessoire 18 V - Utilisé pour alimenter certains tournes-disques ELAC Miracord Entrée CA— Utilisée pour alimenter le préampli du tourne-disque. Connectez-vous à une prise CA disponible.
-
Seite 19: Branchement Des Entrées
Le Phono 1 est uniquement asymétrique (prises RCA), le Phono 2 peut être symétrique (XLR) ou asymétrique. Les câbles du tourne-disque au PPA-2 doivent être aussi éloignés que possible des câbles d’alimentation, dans la mesure du possible. S’ils doivent se croiser, faites-le à angle droit si vous le pouvez. - Seite 20 Branchement du DPA-2 d’Alchemy à un préamplificateur, un récepteur ou un amplificateur intégré Le PPA-2 fournit à la fois des sorties asymétriques (prises RCA) et équilibrées (prises XLR). En règle générale, une connexion (XLR) sera plus immunisée au ohm ce qui en fait un type de branchement à privilégier. Encore une fois, veuillez utiliser les câbles de la meilleure qualité...
-
Seite 21: Mise À La Terre
être très compliquée et varier d’un système à l’autre. PPA-2 a deux bornes différentes de mise à la terre, chacune à des potentiels différents mise à la terre; SIGNAL et CHASSIS. SIGNAL est au potentiel de la masse du signal d’entrée. Le CHASSIS est celui de la mise à la terre de l’alimentation;... - Seite 22 Lorsque le PPA-2 est sous tension et que l’entrée appropriée est sélectionnée, appuyez sur la touche « SELECT ». L’écran PPA-2 s’affiche et vous indique que vous êtes entré en mode de mesure et affiche les paramètres de charge actuels GAUCHE et DROITE. Notez que l’audio est mis en sourdine pendant le processus de mesure.
- Seite 23 à nouveau pour le désactiver. 1 et 2 réfèrent aux numéros d’entrée à l’arrière du PPA-2. Appuyez sur les bouton « INPUT 1 » ou « INPUT 2 » pour basculer entre les deux. L’entrée 1 (Input 1) est à l’extrême gauche (vue de l’arrière), l’entrée 2 (Input 2) de l’autre côté...
-
Seite 24: Sélection De Mode
Rétroaction acoustique provoquant des hurlements? Activez le filtre passe-haut. Bourdonnement audible dans le système. Voir la section mise à la terre à la page 8. Le PPA-2 lui-même est très très silencieux, donc si vous entendez un bourdonnement, il est causé par quelque chose d’autre dans votre système. -
Seite 25: Spécifications
Impédance de sortie 50 ohms Sorties analogues (1) XLR SYMÉTRIQUE, (1) RCA ASYMÉTRIQUE Finitions disponibles Noir Dimensions (HxLxP) 2" x 17,5" x 15", y compris les prises Poids 5,44 kg ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 11... - Seite 26 Caissons d’extrêmes graves alimentés ELAC Americas Inc. garantit à l’acheteur d’origine que ce produit sera exempt de défauts de fabrication pour une période de 3 (trois) ans pour le cabinet et le haut-parleur et de 1 (un) an pour l’amplificateur à compter de la date d’achat initiale.
- Seite 27 Alchemy ™ BEDIENUNGSANLEITUNG PPA-2 PHONO-VORVERSTÄRKER...
-
Seite 28: Wichtige Sicherheitshinweise
Einstreuung des Transformators zu einem Brummen der Tieftöner kommen kann. 4. Überlastung Extreme Überlastung des Gerätes durch eine sehr hohe Ausgangsleistung kann einzelne Bauteile zerstören. Sie sollten das Gerät bei extremer Belastung nicht unbeaufsichtigt lassen. ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 1... - Seite 29 Sie es in den Elektroschrott. Das Gerät muss gemäß den örtlichen Gesetzgebungen dem Wertstoffkreislauf zugeführt werden. Fragen Sie ggfls. bei Ihrer örtlichen Schadstoffsammelstelle nach, da das Gerät wertvolle Rohstoffe enthält. ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 2...
-
Seite 30: Vor Der Verwendung
Philosophie Vielen Dank, dass Sie sich für den Kauf dieses ELAC Produkts entschieden haben. Seit der Firmengründung im Jahre 1926 hat sich ELAC stetiges Streben nach Höchstleistung zum Prinzip gemacht. Ihre neuen ELAC Geräte mit ihren qualitativ hochwertigen Bauteilen wurden für höchste Ansprüche konstruiert und bieten exquisite Klangqualität. -
Seite 31: Bedienelemente Und Anzeigen
Netzdose – Hier verbinden Sie den Phono-Vorverstärker mit dem Stromnetz. OLED-Display – Das Display zeigt verschiedene Informationen über den Betriebszustand des Gerätes an. Last-Konfiguration – wird verwendet, um die Lasten an die Tonabnehmer-Systeme (Eingänge 1 und 2) anzupassen ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 4... -
Seite 32: Anschließen Der Eingänge
Eingang 1 ist ein rein unsymmetrischer Eingang (Cinch), während Eingang 2 sowohl symmetrisch (XLR) als auch unsymmetrisch (Cinch) ausgeführt ist. Signalkabel vom Plattenspieler zum PPA-2 sollten so weit wie möglich von den Netzkabeln entfernt verlegt werden. Sollten sie sich kreuzen, dann vorzugsweise in einem rechten Winkel. -
Seite 33: Anschließen Der Ausgänge
Der PPA-2 bietet sowohl unsymmetrische (Cinch), als auch symmetrische (XLR) Ausgänge an. Typischerweise sind symmetrische Verbindungen immun gegen Brummeinstreuungen, sie sind deswegen den unsymmetrischen Verbindungen vorzuziehen. Auch hier gilt: verwenden Sie für die Verbindung zwischen dem PPA-2 und Ihrem Verstärker ein qualitativ hochwertiges Kabel. Alchemy PPA-2 Phono-Vorverstärker Alchemy DDP-2 Vorverstärker... -
Seite 34: Masse-Anschluss
PPA-2 den Mute-Zustand verlässt und die letzten gespeicherten Einstellungen aller Funktionen wiederherstellt: Eingang 1 oder 2, Filter, Verstärkung und Modus. Beim erstmaligen Einschalten fährt der PPA-2 mit Eingang 1, ohne Filter, mit niedriger Verstärkung im Stereo- Modus hoch. -
Seite 35: Wahl Des Tonabnehmer-Typs
Tonabnehmer-Systems haben sollte. Dies und all die anderen Quellen, die Sie evtl. finden werden, soll nur eine grobe Richtlinie sein. Der Vorteil der Einstellmethode des PPA-2 ist, dass Sie – angefangen mit der empfohlenen Lastimpedanz - diese ganz einfach erhöhen oder erniedrigen können, bis Ihnen der Klang am besten gefällt. - Seite 36 Deaktivierung. 1 & 2 beziehen sich auf die Eingänge auf der Rückseite des PPA-2. Durch Drücken der Tasten INPUT 1 bzw. INPUT 2 schaltet man zwischen den Eingängen hin und her. Eingang 1 befindet sich ganz links (von hinten auf das Gerät geschaut), Eingang 2 befindet sich rechts von den DIP-Schaltern, mit deren Hilfe Sie bereits 47 kOhm...
-
Seite 37: Fehlersuche
Schalten Sie das Hochpass-Filter ein. Hörbarer Brumm im System: Lesen Sie sich bitte das Kapitel über die Masse-Anschlüsse durch. Der PPA-2 für sich ist sehr sehr leise. Wenn Sie also einen Brumm hören, wird dieser durch etwas anderes in Ihrem System verursacht. Überprüfen Sie die Masseführung, die Positionen der Kabel und alle Komponenten. -
Seite 38: Technische Daten
Ausgangsimpedanz 50 Ohm Analoge Ausgänge 1x XLR symmetrisch, 1x Cinch unsymmetrisch Farbausführungen Schwarz Abmessungen (H x B x T) 50 x 445 x 380 mm (inkl. Anschlussbuchsen) Gewicht 5,44 kg ELAC Alchemy PPA-2 Phono Preamplifier | www.elac.com | Page 11... -
Seite 39: Gewährleistung / Werksgarantie
Substanzen an die Produkte gelangen und auf sie einwirken, sind von der Garantie ebenfalls nicht umfasst. VII. Die Garantie erlischt, wenn das Produkt nicht durch ELAC oder einen autorisierten Fachhändler geöffnet, verändert oder repariert wird. Die Garantie erlischt, wenn die Seriennummer entfernt oder unleserlich gemacht wird. - Seite 40 Sie verlängert sich um drei weitere Jahre Werksgarantie (ein weiteres Jahr bei Aktivboxen, Aktivsubwoofern, SurroundSets und Aktivelektronik), wenn sich der Käufer bei ELAC registrieren läßt. XI. Diese Herstellergarantie ist die einzige Garantie, welche ELAC für ihre Produkte gewährt. Sie geht allen sonstigen, mündlichen oder schriftlichen Garantiebedingungen vor. Eine Garantieleistung bewirkt keine Verlängerung der Garantiefrist und setzt auch keine neue Garantiefrist in Gang.
