Flexray; Kamera; Ethernet; Abbildung 6.20: Flexray-Status - Telemotive Remote Control Voice Benutzerhandbuch

Remote Control Voice
Datum: 23.09.2016
Seite 18 von 36
Benutzerhandbuch

6.6.6 FlexRay

Die FlexRay-Statusanzeige beinhaltet dessen Auslastung auf beiden Kanälen in kFrames pro
Sekunde. Ist ein Kanal deaktiviert, wird „OFF" angezeigt. Die Meldung „n/c" bedeutet „not con-
nected" und wird angezeigt, wenn kein Busteilnehmer angeschlossen ist (nur bei blue PiraT).

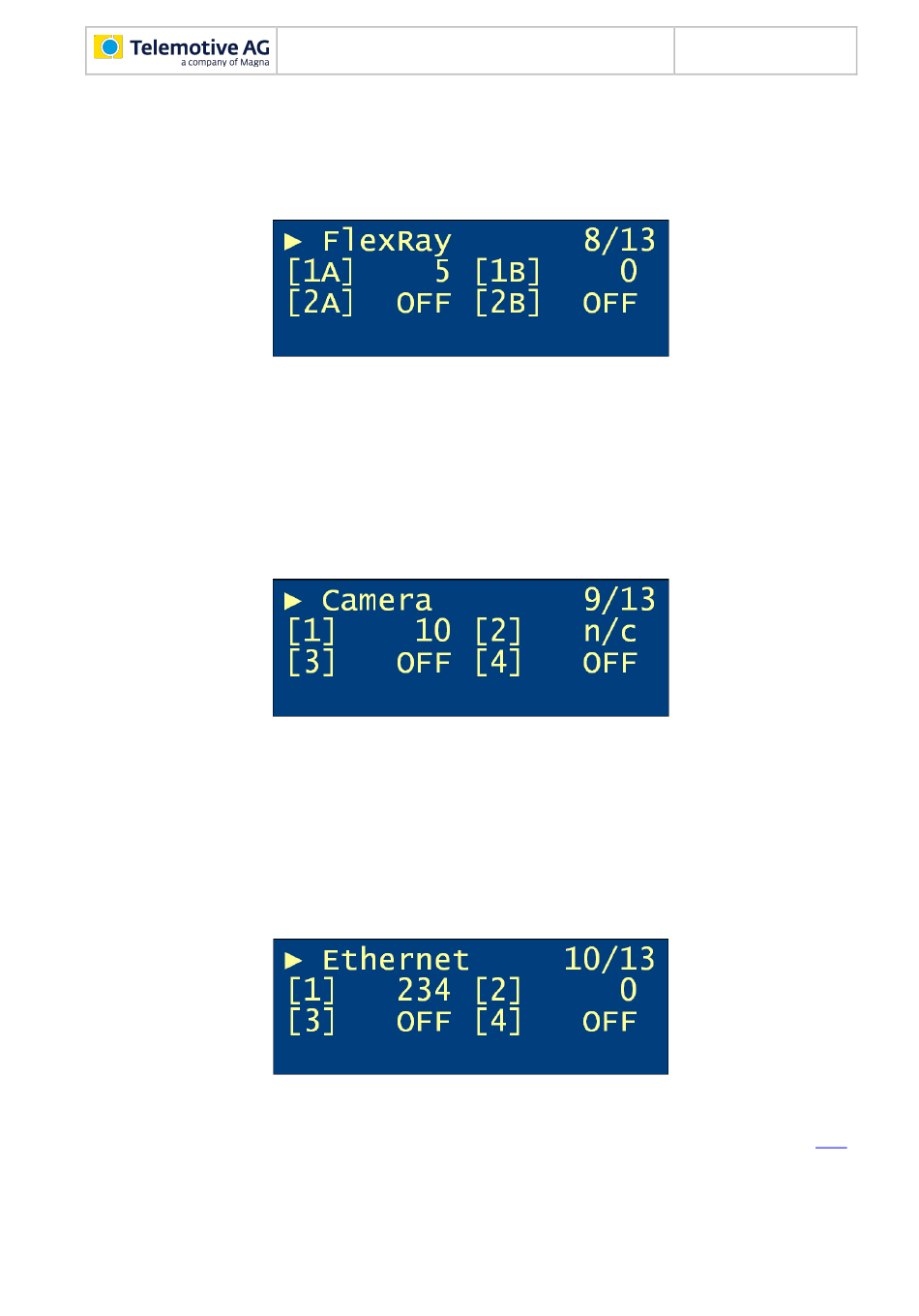

Abbildung 6.20: FlexRay-Status

6.6.7 Kamera

Die Kamera-Statusanzeige beinhaltet die Übertragungsrate der einzelnen Kamerakanäle in
kBytes pro Sekunde. Ist ein Kanal deaktiviert, wird „OFF" angezeigt. Die Meldung „n/c" bedeutet
„not connected" und wird angezeigt, wenn keine Kamera angeschlossen ist.

Abbildung 6.21: Kamera-Status

6.6.8 Ethernet

Die Ethernet-Statusanzeige beinhaltet die Übertragungsrate der einzelnen Kanäle in kBytes pro
Sekunde. Ist ein Kanal deaktiviert, wird „OFF" angezeigt. Die Meldung „n/c" bedeutet „not
connected" und wird angezeigt, wenn kein Busteilnehmer angeschlossen ist.

Abbildung 6.22: Ethernet-Status
