4.2 Rechnerprint

Der Rechnerprint ist die Auswerteeinheit mit 2 RS485-Bus
1. RS485-Schnittstelle für mehrere Bedienteile
2. RS485-Schnittstelle nicht verwendet
Auf dem Rechnerprint werden die Codes und Datenträger gespeichert.
4.2.1 Eingänge
Der Rechnerprint besitzt 6 Eingänge (minus geschaltet) für folgende Funktionen:
Eingang Funktion
1 Fernfreigabe für Relais 1
2 keine Funktion
3 keine Funktion
4 keine Funktion
5 keine Funktion
6 keine Funktion
4.2.2 Relaisausgänge
Jeder Rechnerprint besitzt 4 Relais mit folgenden Funktionen:
Relais Funktion beim Rechnerprint 1
1 Relais 1 mit Umschaltkontakt
2 Relais 2 mit Umschaltkontakt
Relais 3 mit Arbeitskontakt
3
3
Relais 4 mit Arbeitskontakt
4 3
3
Die Arbeitskontakte von Relais 3 und 4 bzw. Relais 7 und 8 sind nicht potentialgetrennt.

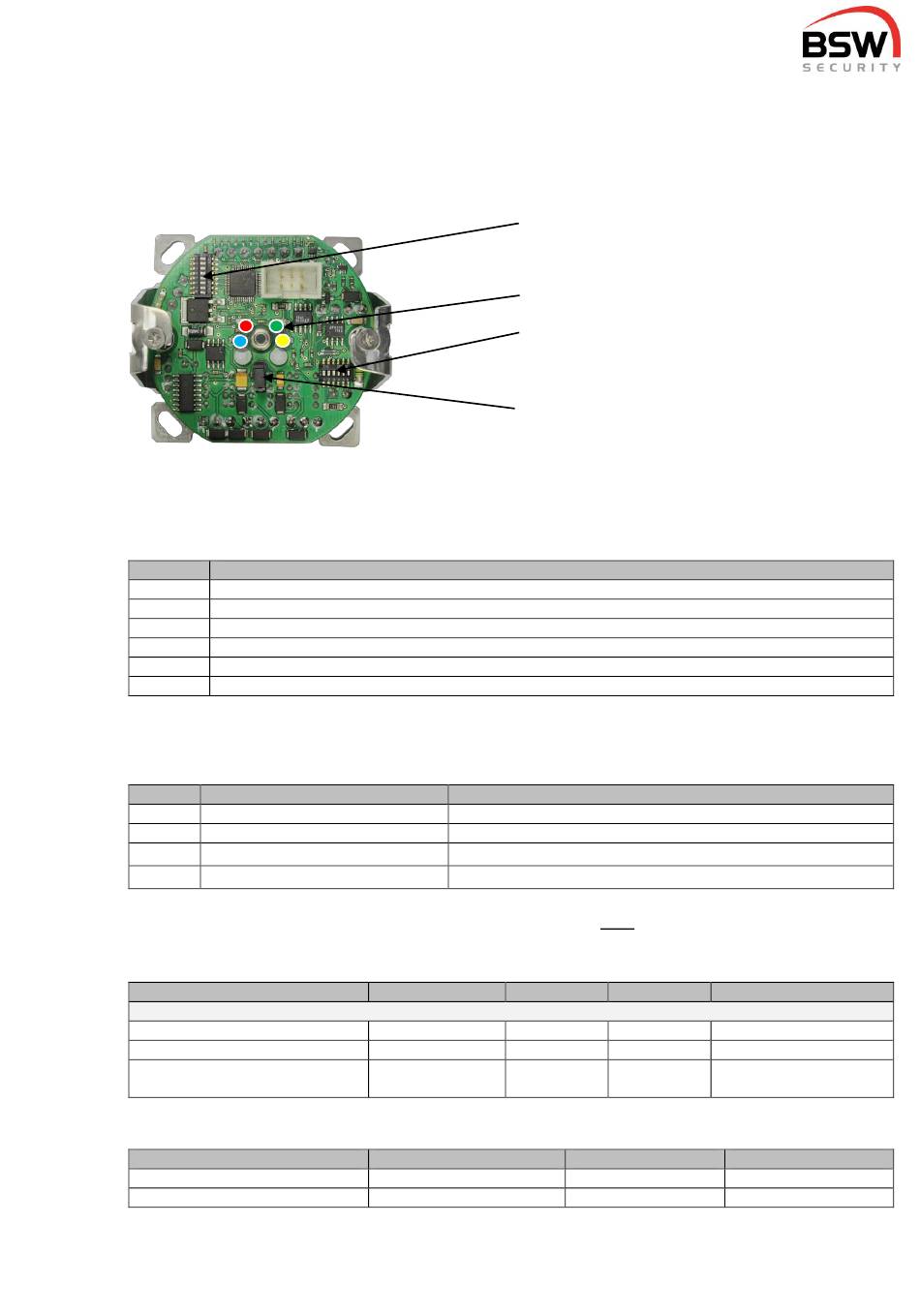

4.2.3 LED-Anzeige im Betriebsmodus auf dem Rechnerprint

Status
Relais 1
Ruhezustand
Kurzzeitfreigabe
Kurzzeitfreigabe mit Finger
oder Datenträger
4.2.4 Zeittabelle
Funktion
Kurzzeitfreigabe für Relais 1-4
Kurzzeitfreigabe für Relais 5-8
bsw-security.ch
grün
schnell blinkend
schnell blinkend
Bereich
1 bis 180 Sekunden
1 bis 180 Sekunden
bsw.at 7/24
Programmierschalter S2
LED-Anzeigen rot, grün, gelb und blau
Programmierschalter S3
Sabotagekontakte S1
Funktion beim Rechnerprint 2 (Erweiterung)
Relais 5 mit Umschaltkontakt
Relais 6 mit Umschaltkontakt
Relais 7 mit Arbeitskontakt
Relais 8 mit Arbeitskontakt
gelb rot
Werkseinstellung
5 Sekunden
5 Sekunden
blau
schwach blinkend
schwach blinkend
ein
Programmierung
Punkt 5.7.1
Punkt 5.7.2
