Kurzanleitung Zutrittssystem plus
2

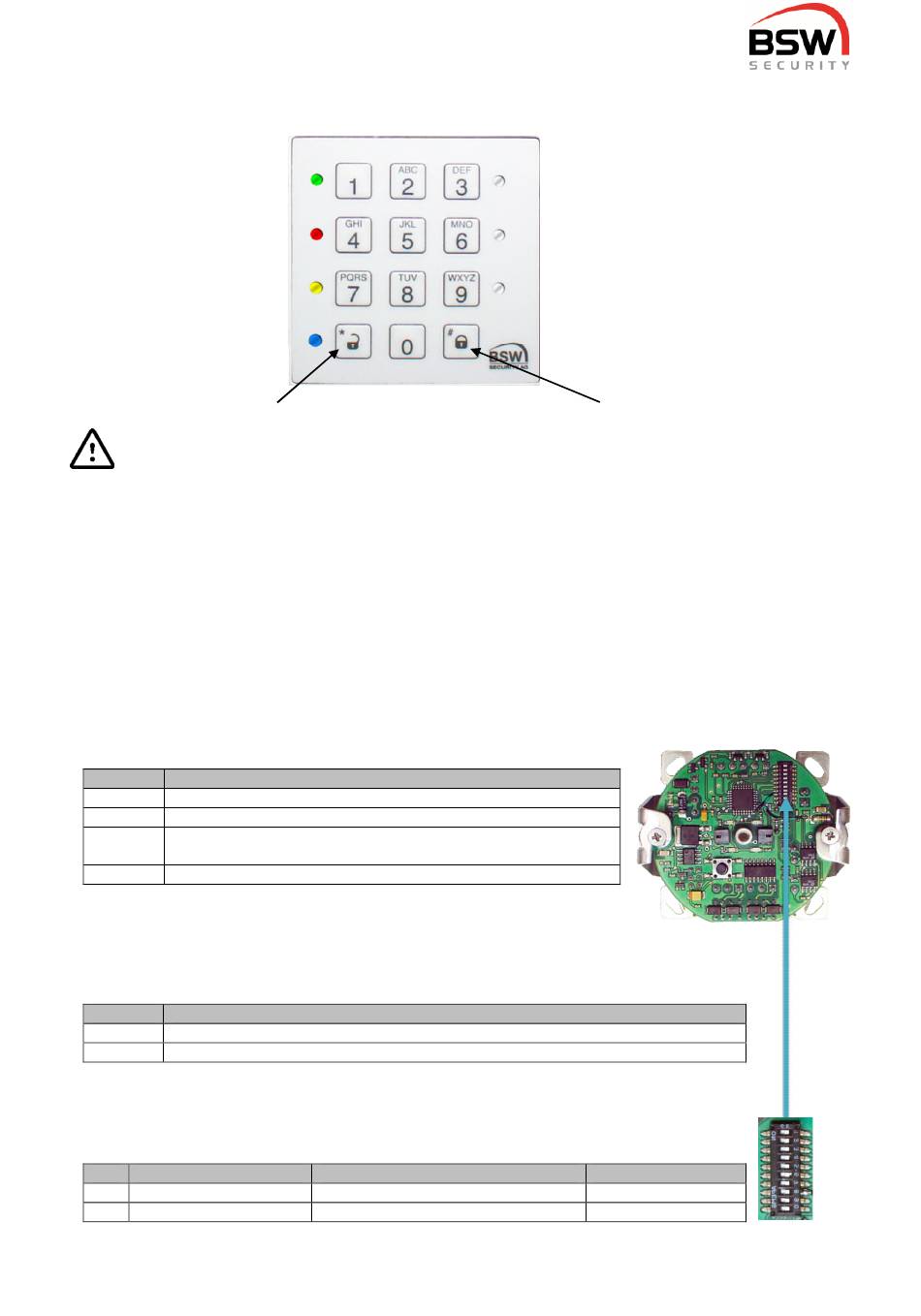

Anzeige

LED grün
Freigabe Relais 1
LED rot
Sperrung
LED gelb
Alarm
LED blau
Betrieb
Freigabe, entsperren,
quittieren bzw. ein
Blinken auf der Codetastatur die blaue und gelbe LED, so ist der Bus nicht richtig angeschlossen.
3

Rechnerprint

Der Rechnerprint ist die Auswerteeinheit mit 2 RS485-Bus Schnittstellen: an der ersten RS485-Bus
Schnittstelle können mehrere Bedienteile und multifunktionale Signalgeber angeschlossen werden. Beim
Anschluss eines multifunktionalen Signalgebers kann der Zustand des Zutrittssystems optisch und akus-
tisch angezeigt werden. An der zweiten RS485-Bus Schnittstelle kann der Modbus oder die Mehrpunkt-
verriegelung FlipLock angeschlossen werden.
Auf dem Rechnerprint werden die Codes und Datenträger gespeichert.
3.1 Eingänge
Der Rechnerprint besitzt 4 Eingänge (minus geschaltet) für folgende Funktionen:
Eingang Funktion
1 Fernfreigabe / Schaltuhr für Relais 1
2 Sperren für Relais 1 und Relais 2
3 Türkontakt 1 für die Öffnungs- und Zeitüberwachung der Tür
(Kontakt ist zu, wenn die Tür geschlossen ist)
4 Fernfreigabe für Relais 2 oder Türkontakt 2 (umschaltbar)
3.2 Relaisausgänge
Der Rechnerprint besitzt 2 Relais mit je einem Umschaltkontakt mit folgenden Funktionen:
Relais Funktion
1 Freigabe 1
2 Freigabe 2 (nur Kurzzeit oder Dauerfreigabe)

3.3 Bus-Abschluss

Mit dem Programmierschalter S1 (9 bis 10) können die Busse abgeschlossen werden:
S1 OFF
9 Bus 1 ohne Abschluss
10 Bus 2 ohne Abschluss
bsw.swiss
ON
Bus 1 mit 120 Ohm abgeschlossen
Bus 2 mit 120 Ohm abgeschlossen
bsw.at 2/8
LED 3 weiss
Freigabe Relais 2
LED 6 weiss
Tür-offen-Überwachung
LED 9 weiss
Sabotagealarm
verriegeln, quittieren,
rückstellen, sperren, bzw. aus
Werkseinstellung
OFF
OFF
Programmierschalter S1
AB02A1
