Montage
CONTROL Room kann in temperierten Räumen in einer
wahlfreien Position montiert werden. CONTROL Room hat
eine digitale Volumenstrommessung, die positionsunab-
hängig ist. In reinigungspflichtigen Kanälen muss CONTROL
Room mit Hilfe des Beschlags FSR an das Kanalsystem
angeschlossen werden. CONTROL Room muss immer an
geraden Strecken montiert werden, siehe Abbildungen.

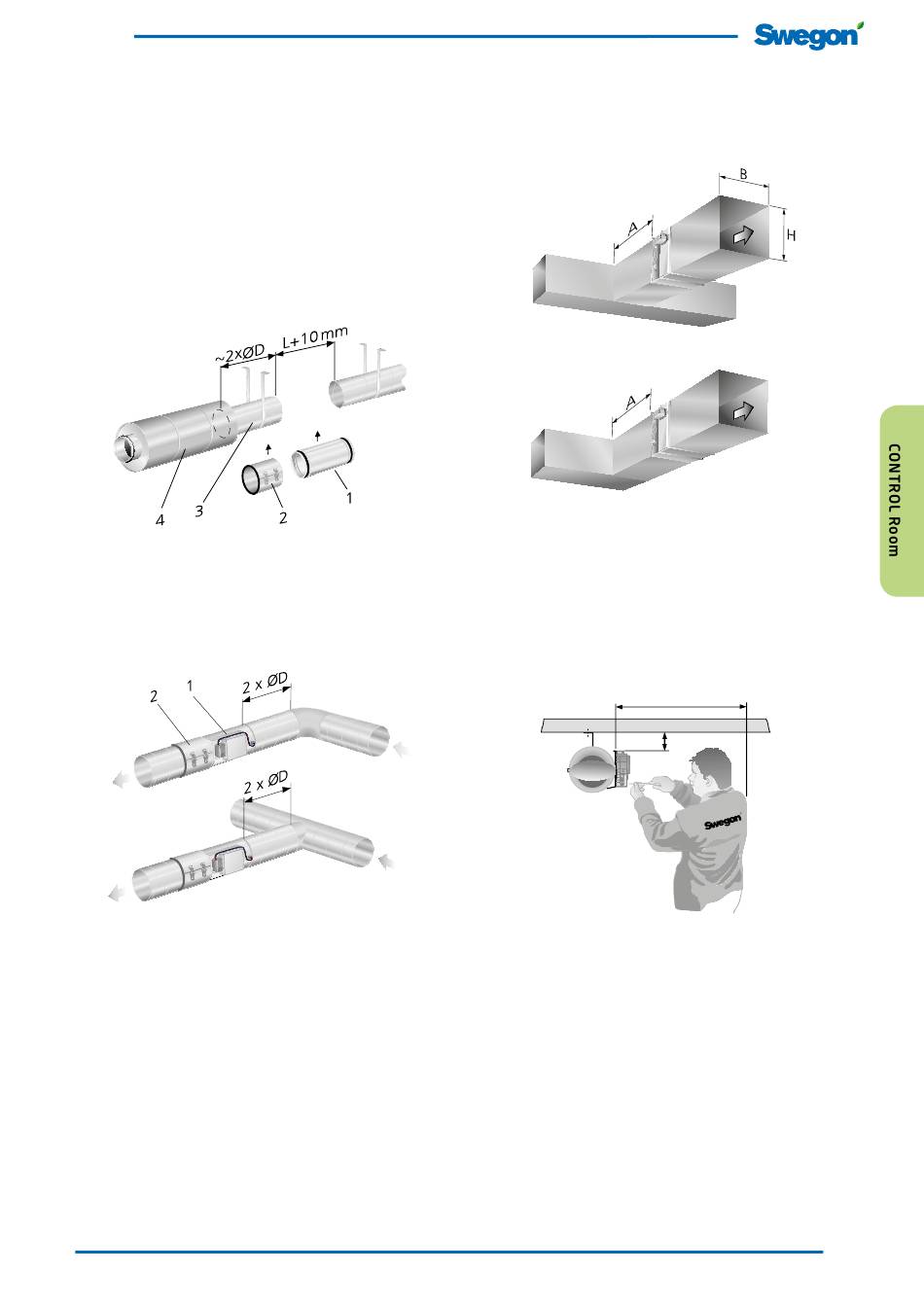

Abbildung 7. Montage mit Montageteil (2), wenn ein Schall-
dämpfer (4) mit Zentrumskulisse verwendet wird, muss dieser
in einem geraden Kanal (3) mit 2xØD vom CONTROL Room (1)
entfernt montiert werden.
Abbildung 8. Anforderungen an gerade Strecken vor dem Gerät.
Konstruktionsänderungen vorbehalten.
Abbildung 9. Anforderungen an gerade Strecken vor dem gerät
bei rechteckiger Ausführung, A > 2 x B.
Abbildung 10. Anforderungen an den Montageort.
20151210
Min. 500 mm
Min. 100 mm
