WISE
Projektierung Raumanwendungen
CONTROL Room kann in der Ausführung FSFE das Klima
in einem Raum steuern. Hierbei gibt es zahlreiche steu-
ernde und regelnde Funktionen.
Steuernde Funktionen:
• Raumtemperatur mit Sollwertänderung
• Luftqualität CO
2
• Präsenzsensor
• Fensterkontakt
Regelnde Funktionen:
• Volumenstrom für Kühlung oder Lüftung zur Aufrech-
terhaltung der Luftqualität
• Wasser für Kühlung im zweiten Schritt
• Wasser- oder Elektroradiator für Heizung in Sequenzen
• Ventilator im zweiten Kühlschritt oder Beleuchtung
Ein CONTROL Room kann zur Nebensteuerung eines
SLAVE Room für die Abluft. Die Einstellung der Abluft-
regelung erfolgt separat. Abluftvolumenstroms verwen-
det werden. Mit CONTROL R wird immer die drahtlose
Raumeinheit TUNE C geliefert, die mit LINK Modbus
angeschlossen werden kann, wenn kein Batteriebetrieb
gewünscht ist, maximal 50 Meter RJ12 Kabel AWG 28.
Wenn die Raumeinheiten über Kabel angeschlossen sind,
kann man in größeren Räumen zwei davon verwenden,
die dann einen Raummittelwert der Temperatur für die
Regelung erfassen. Eine Raumeinheit TUNE C kann nur
einen CONTROL Room steuern. Alle Regelungen erfolgt in
Sequenzen, das Luftqualitätssignal übersteuert jedoch die
Heiz- und Kühlsequenz. Es besteht die Möglichkeit, einen
separaten Temperaturfühler an der Abluft für die Steu-
erung zu verwenden. In dieser Situation wird die Raumein-
heit TUNE C abgeschaltet, da sie keine Funktion mehr hat.
Weitere Informationen zur Projektierung finden Sie im
Projekthandbuch.
1
9
8
-
4
3

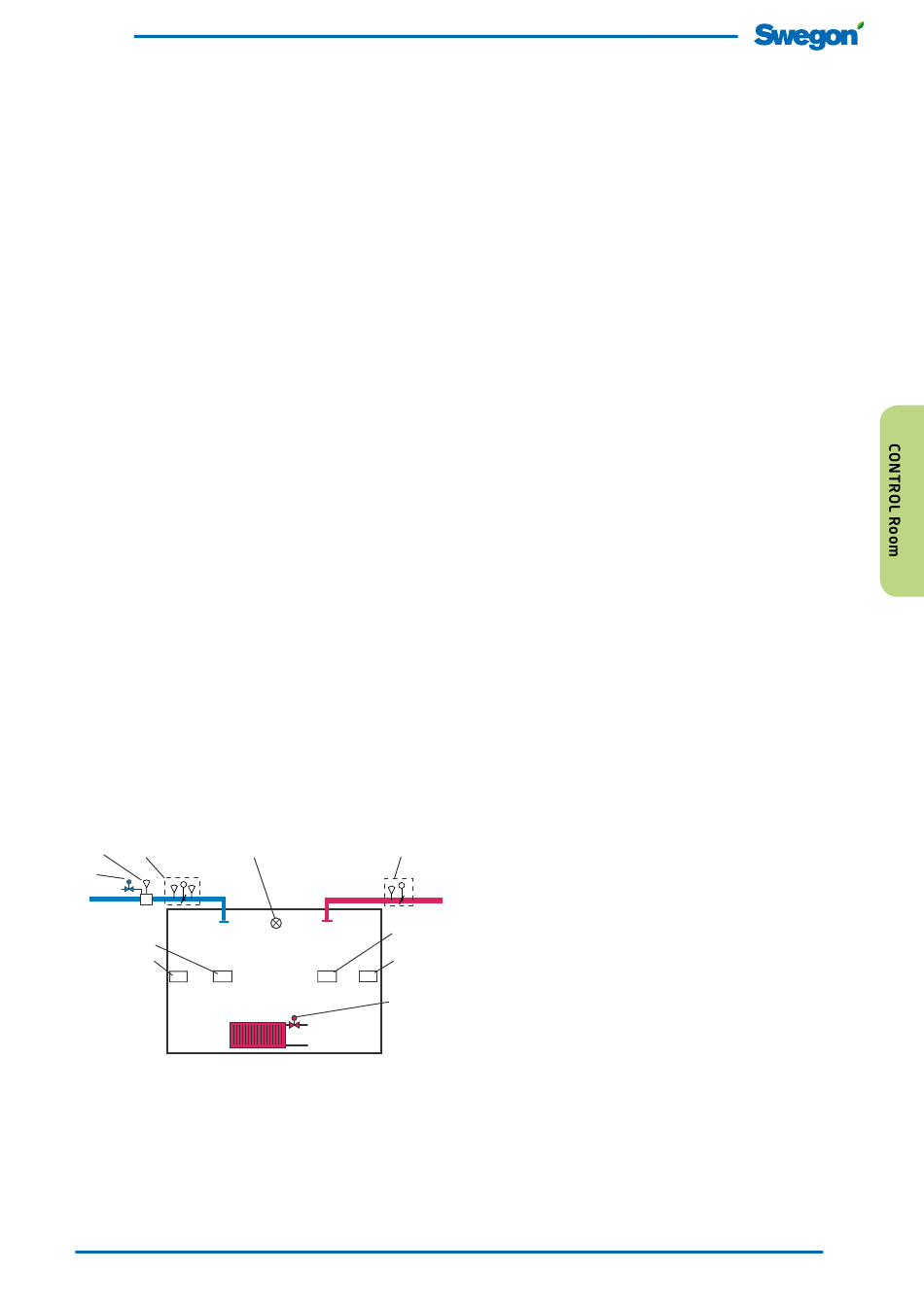

Abbildung 4. Raumfunktionen.
Erläuterungen zu den Abbildungen:
1 = CONTROL Room FSFE, wird im Zuluftsystem montiert
2 = SLAVE Room, wird im Abluftsystem montiert
3 = Raumeinheit TUNE Ca, Temperatursensor und Sollwer-
teinstellung
4 = DETECT O, Präsenzfühler
5 = DETECT Q 0, Kohlendioxidfühler
Konstruktionsänderungen vorbehalten.
10
2
5
6
7
vv
Elektrische Daten
Dies gilt nur für CONTROL Room und SLAVE Room. Bei
angeschlossenem Zubehör bitte deren separaten Daten
beachten.
Speisespannung
Transformatordimensionierung:
CONTROL R
Leitungsauslegung
CONTROL R mit SLAVE Room
Leitungsauslegung
Integrierte Sicherung
Umgebungstemperatur:
Betrieb
Lagerung
Feuchtigkeit
Eingänge für
Zubehör
Genauigkeit
Ausgang für Klappenstellantrieb:
Ausgangsspannungsbereich
Genauigkeit
Ausgang für Heizventil
Ausgang für Kühlventil
Alternatives Heizventil
Alternatives Kühlventil
Netzwerkprotokoll
Anschluss Modbus 1
Anschluss Modbus 2 & 3.1-2
Transceiver
Standard
6 = Fensterkontakt
7 = Heizungsregelung Ein/Aus oder 0-10 V DC, max. 4 Ventilstel-
lantriebe des Typs 24 V
8 = Kühlungsregelung Ein/Aus oder 0-10 V DC, max. 4 Ventilstel-
lantriebe des Typs 24 V
9 = Kondenswächter
10 = Beleuchtung oder Ventilatorregelung Ein/Aus, max. 5 A 250 V
20151210
24 V AC - 10 % + 10 %, 50-60 Hz
0 °C bis +50 °C
-20 °C bis +50 °C
max. 90% RL, (nicht kondensierend)
0-10 VDC
±0,05 V
0-10 DC
±0,05 V
24 V AC on/off 72 VA
24 V AC on/off 72 VA
24V AC 0-10V DC
24V AC 0-10V DC
Modbus RTU
RTU Slave
RTU Master
EIA/TIA-485
38 400 bps, 8, 1, None
www.swegon.com
17 VA
0,4 A
26 VA
0,6 A
4 A
3
