Anschluss Raumklappe
CONTROL Room wird an die Spannungsversorgung 24
V AC angeschlossen und mit max. 6 A abgesichert. Alle
anderen Anschlüsse an Modbus und weitere Komponenten
erfolgen gemäß Schaltplan. Detaillierte Anleitungen über
den Modbus-Anschluss finden Sie im SuperWISE Network.
1
2
RJ12
1 2 3 4 5 6 7 8
RJ12
RJ12
- + C
- + C
Mb 3
Mb 3
Modbus 2
Modbus 1

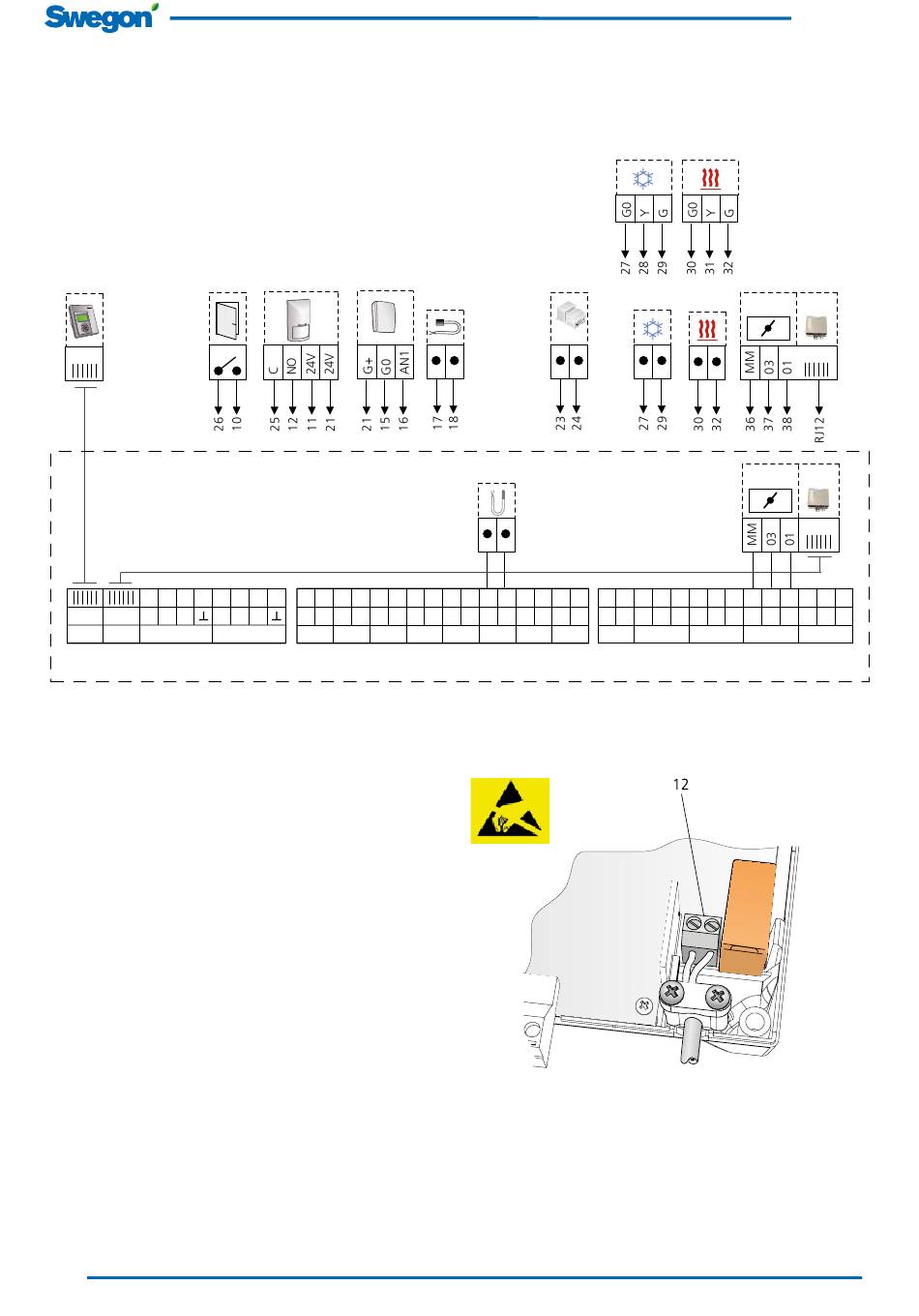

Abbildung 5. CONTROL R Raumanwendung. Regler, Klappenstel-
lantrieb und Druckfühler innerhalb der gestrichelten Linie sind
werkseitig vormontiert.
Erläuterungen zu den Abbildungen 5 und 6
1. Die Raumeinheit TUNE C gehört zum Lieferumfang
2. Fensterkontakt
3. Präsenzsensor DETECT O V110, alternativ T360
4. Kohlendioxidsensor DETECT Q 0
5. Kondensatsensor für Kühlregister DETECT M
6. Temperaturfühler Zuluft, werkseitig montiert
7.
Spannungszufuhr 24V AC vom Transformator
8. ACTUATOR für Kühlventil
8b. Alternativer Stellantrieb für Kühlventil 0-10 V GS
9. ACTUATOR für Heizungsventil
9b. Alternativer Stellantrieb für Ein/Aus-Heizventil 0-10 V GS
10. Klappenstellantrieb und Drucksensor für Zuluft
11. Klappenstellantrieb und Drucksensor für Abluft
12. Relaiskontakt 230V 5 A unter der Abdeckungn
