Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
Thermostat in Verbindung mit Durchlauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus dieser eine eventuell vorhan-
dene Drossel ausgebaut werden.
Technische Daten
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Thermische Desinfektion:
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Störung
Wenig Wasser
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder umge-
kehrt
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
Temperaturregelung nicht möglich
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
Deutsch
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
max. 70°C
65°C
max. 70°C / 4 min
Ursache
- Versorgungsdruck nicht ausreichend
- Schmutzfangsieb der Regeleinheit verschmutzt
- Siebdichtung der Brause verschmutzt
- Rückflussverhinderer verschmutzt / defekt
- Thermostat wurde nicht justiert
- Zu niedrige Warmwassertemperatur
- Regeleinheit verkalkt
- Schmutzfangsiebe verschmutzt
- Rückflussverhinderer sitzt fest
- Drossel in der Handbrause nicht ausgebaut
Montage siehe Seite 4

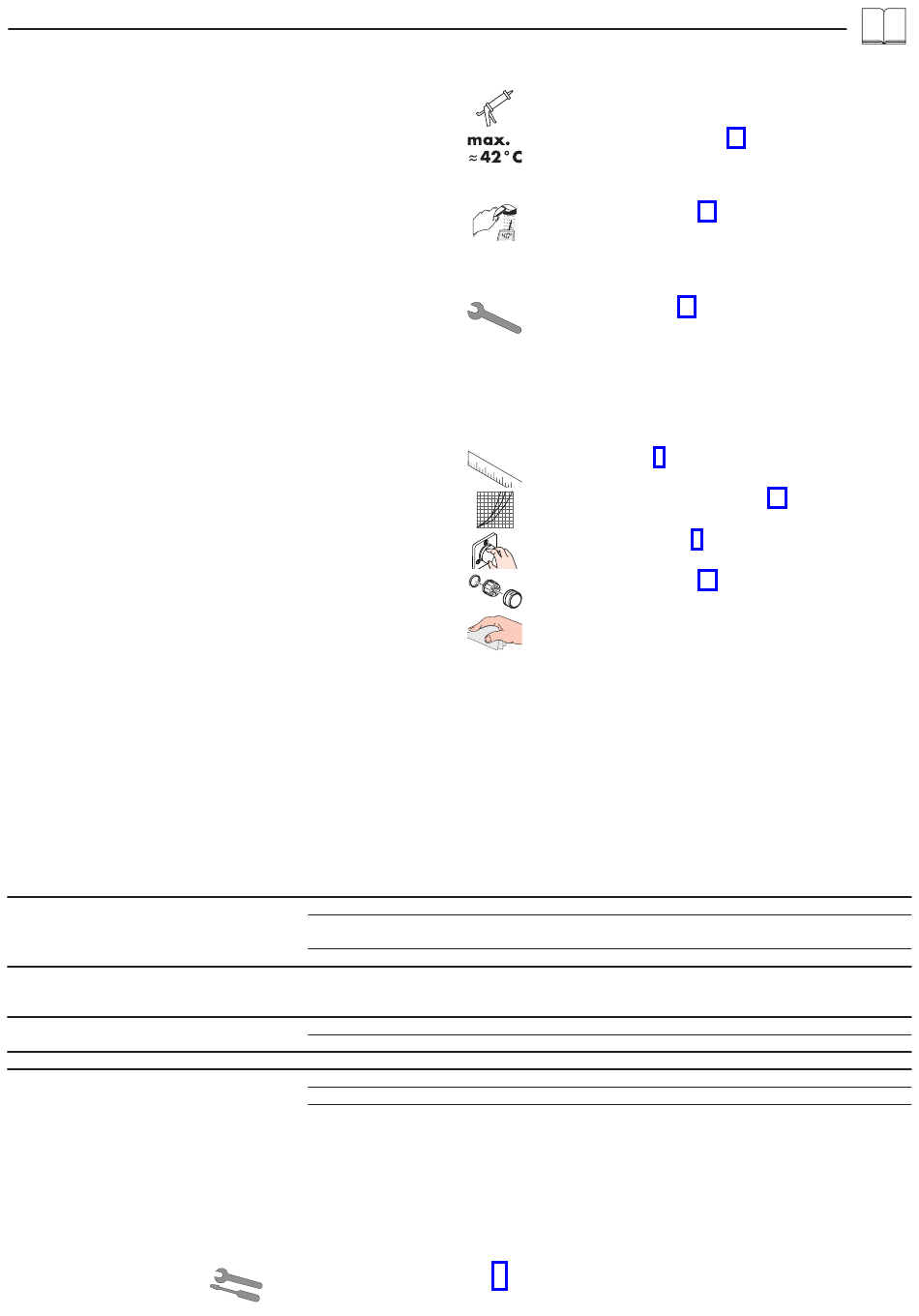

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 12)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Einjustieren (siehe Seite 12)
Nach erfolgter Montage muss die Auslauftemperatur des Thermos-
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Wartung (siehe Seite 14)
• Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion geprüft werden.
• Der Thermostat ist mit Rückflussverhinderern ausgestattet. Um die
Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Ther-
mostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 9)
Durchflussdiagramm (siehe Seite 10)
Bedienung (siehe Seite 8)
Serviceteile (siehe Seite 16)
Reinigung
siehe beiliegende Broschüre
Abhilfe
- Leitungsdruck prüfen
- Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen
- Siebdichtung zwischen Brause und Schlauch reinigen
- Rückflussverhinderer reinigen ggf. austauschen
- Thermostat justieren
- Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
- Regeleinheit austauschen
- Schmutzfangsieb reinigen / austauschen
- Rückflussverhinderer austauschen
- Drossel aus der Handbrause entfernen
3
