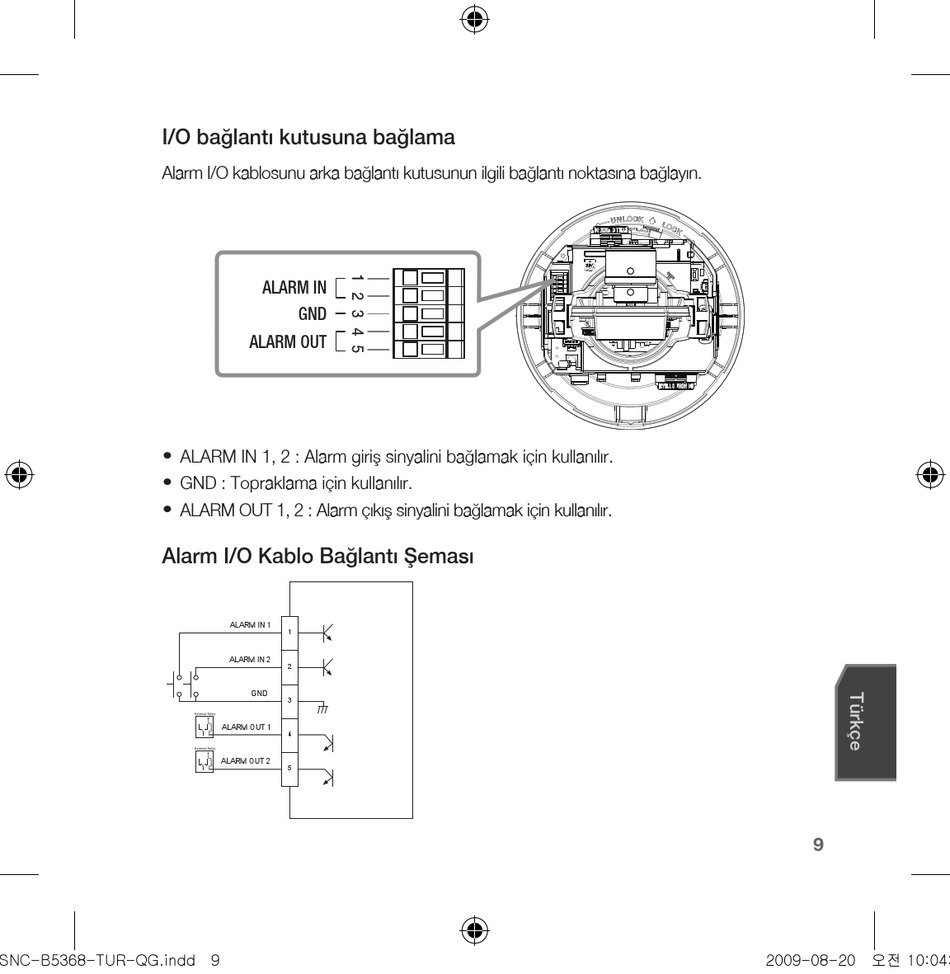

i/O bağlantı kutusuna bağlama
Alarm I/O kablosunu arka bağlantı kutusunun ilgili bağlantı noktasına bağlayın.



alarm i/O kablo Bağlantı şeması
SNC-B5368-TUR-QG.indd 9
ALARM IN
GND
ALARM OUT
ALARM IN 1, 2 : Alarm giriş sinyalini bağlamak için kullanılır.
GND : Topraklama için kullanılır.
ALARM OUT 1, 2 : Alarm çıkış sinyalini bağlamak için kullanılır.
ALARM IN 1
1
ALARM IN 2
2
GND
3
External Relay
ALARM OUT 1
4
External Relay
ALARM OUT 2
5
9
