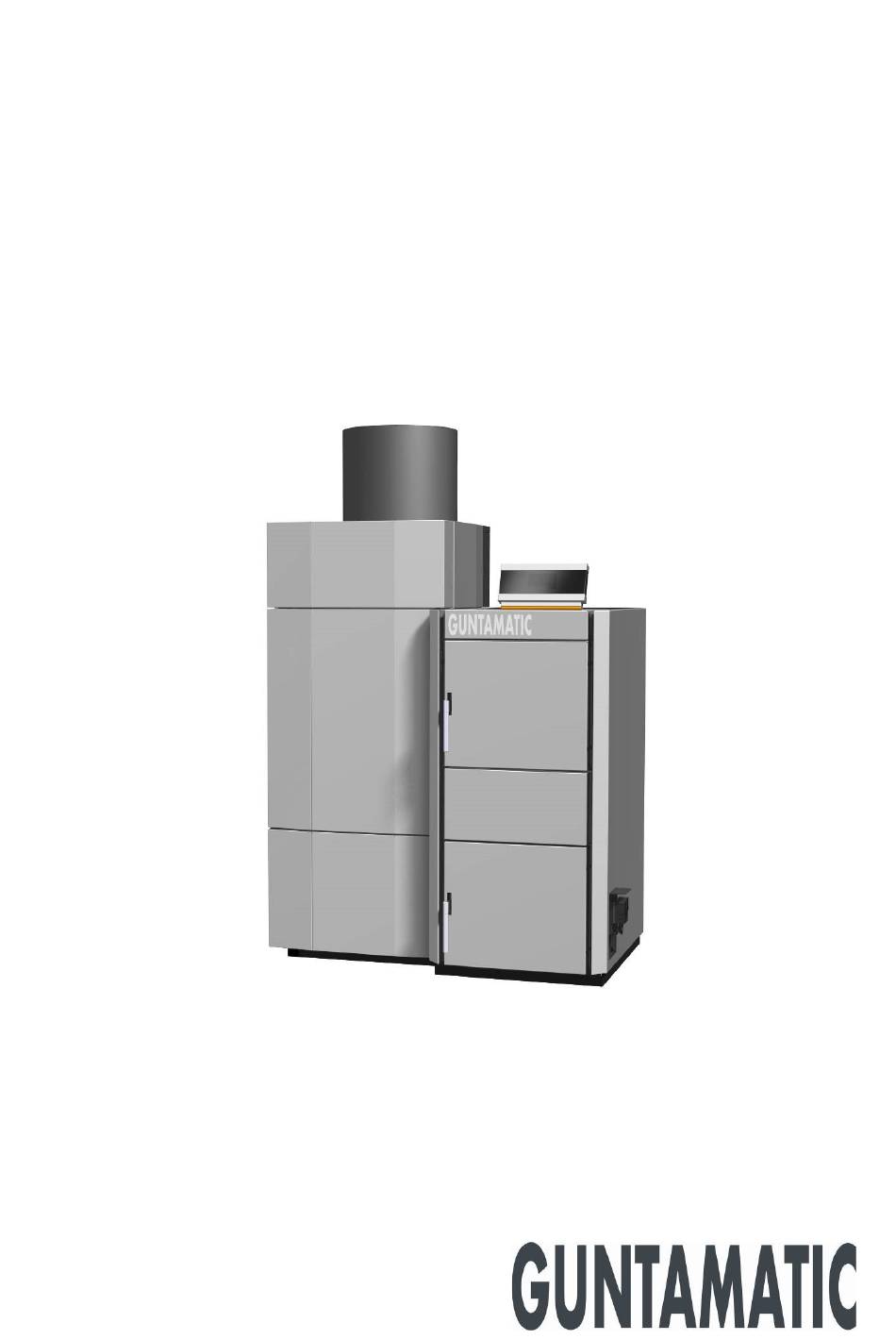

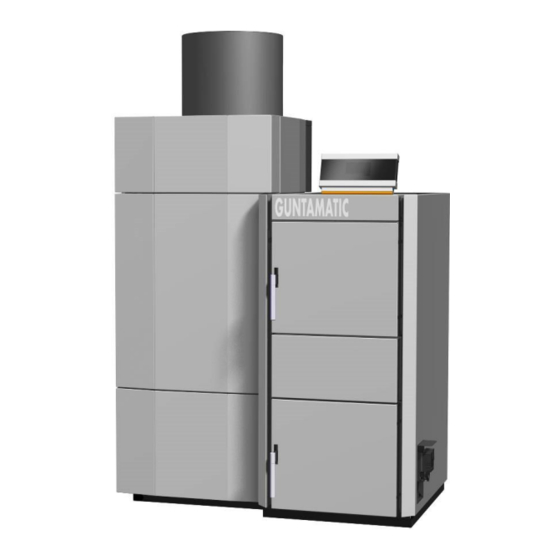

- Seite 1 Scheitholz/Pellet Kombianlage BIO-VARIO Planung und Installation DE-B31-024-V06-0321...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen 2 PLANUNG ................5 Brandschutz Mindest-Brandschutz-Anforderungen Heizraum Kamin Zugregler und Explosionsklappe Brennstofflager Planungsbeispiele Heizkreisregelung 3 MONTAGE ................16 Lieferung Einbringung Platzieren und ausrichten Hydraulische Einbindung 3.4.1 Holzmodul 3.4.2 Pelletmodul Füllen und Entlüften... -
Seite 4: Einleitung
Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagen-betreiber den Betrieb... -
Seite 5: Planung
Musterfeuerungsverordnung (M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen einzuhalten. -
Seite 6: Mindest-Brandschutz-Anforderungen
2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN VA-01 Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände und Decke sind brandbeständig in F60 / REI60 auszuführen. Die Aufstellung eines Gewebetanks im Heizraum ist nicht zulässig. Die Heizraumtür ist als Brandschutztür T30 / EI C , in Fluchtrichtung öffnend, selbsttätig schließend und absperrbar auszuführen. -
Seite 7: Heizraum
2.3 HEIZRAUM Mindest-Raumhöhe H 220 cm ideal H 200 cm möglich Mindest-Raumgröße ohne Zündung B 225 cm x T 235 cm ideal links 50 cm / rechts 50 cm / hinten 50 cm / vorne 100 cm ohne Zündung B 225 cm x T 170 cm möglich links 50 cm / rechts 50 cm / hinten 30 cm / vorne 55 cm mit Zündung... - Seite 8 Aufstellungsort Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich sein. Die Ausladung der Brennraum- und Aschetüren muss freigehalten werden. mit Zündung ohne Zündung A → Abstand 50 cm mindestens ideal Holzmodul hinten...
-
Seite 9: Kamin
Den Kamin auf Nennlast auslegen! (gemittelte Werte bei verunreinigtem Wärmetauscher) Nennlast Type Modul Abgas Massenstrom Zugbedarf Holz 165-175 °C 0,007 kg/s BIO-VARIO 13 5-10 Pascal 12 – 13 % Pellets 130-150 °C 0,010 kg/s Holz 170-180 °C 0,012 kg/s BIO-VARIO 17 5-15 Pascal 12 –... -
Seite 10: Zugregler Und Explosionsklappe
2.5 ZUGREGLER UND EXPLOSIONSKLAPPE BK-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! (möglichst ø 200 mm) Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren. -
Seite 11: Brennstofflager
2.6 BRENNSTOFFLAGER BS-05 Wir weisen darauf hin, dass die jeweiligen länderspezifischen Normen (z.B. ÖNORM EN ISO 20023, ISO 20024, VDI 3464, …) im Sinne der Lagerraumsicherheit strikt einzuhalten sind. Jahresbedarfsschätzung Das Brennstofflager sollte den Vorrat für ein Jahr aufnehmen können. Bei Raumaustragungen beträgt das nutzbare Lager- volumen ca. - Seite 12 Einschlägige verpflichtende Normen Ländervorschriften sind vorrangig zu beachten. Lagerraum Flex, Rührwerk, Schnecke … mit Schrägboden 1) Lagerraum mit Guntamatic Befüllset einsetzbar bis maximal 2 m Leitungslänge und 15 t Fassungsvermögen; Befüllöffnungen außen maximal 0,5 m höher bzw. maximal 0 ...
- Seite 13 Einstiegöffnungen Oberirdische Brennstofflager müssen über eine Tür oder Luke versehen sein. Innenseitig muss die (nach außen öffnend) Einstiegöffnung mit einer Beplankung versehen sein, die von außen abnehmbar ist, damit der Brennstoff bei irrtümlicher Öffnung des Lagerraums nicht herausrieseln kann. Auf Grund der Verletzungsgefahr während Betriebes...
-
Seite 14: Planungsbeispiele
2.7 PLANUNGSBEISPIELE Beispiel 1 Anlage mit BOX-Gewebetank direkt neben dem Heizraum. Die maximale Sauglänge beträgt 25 m. Mindestens 2 Brandschutzmanschetten erforderlich - Mindest-Brandschutz-Anforderungen beachten! Beispiel 2 Anlage mit FLEX-Raumaustragung aus einem anderen Gebäudeabschnitt. Die Maximallänge der Austragschnecke beträgt 5 m. Die maximale Sauglänge beträgt 25 m. -
Seite 15: Heizkreisregelung
2.8 HEIZKREISREGELUNG VA-02 Die Heizkreisregelung wird optional angeboten. Zur Auswahl steht auf jedem Heizmodul das Set-MKR oder das Wandgerät Set-MK261 zur Montage an der Wand. pro Anlage 3 witterungsgeführte Regelungen möglich; ● bei VARIO-Anlagen kann am Holzmodul und am Pellet-modul ●... -
Seite 16: Montage
MONTAGE 3.1 LIEFERUNG BS-01 Die Heizanlage wird foliert in einem Bretterverschlag verpackt angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die Lieferung komplett und in einwandfreiem Zustand ist. Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren Kundendienst. -
Seite 17: Hydraulische Einbindung
3.4 HYDRAULISCHE EINBINDUNG 3.4.1 HOLZMODUL A → Vorlauf 5/4“ B → Anschluss 1/2" C → Rücklauf 5/4“ D → Sicherheits- wärmetauscher 3/4“ E → therm. Ablaufventil F → Kaltwasseranschluss Sicherheitswärmetauscher Eine thermische Ablaufsicherung für Heizanlagen nach EN12828, bauteilgeprüft nach EN14597 mit Öffnungs-temperatur 95°C ist bauseits berücksichtigen Sicherheitswärmetauscher anzuschließen. - Seite 18 Neuauslegung der Kesselladepumpe (KLP) notwendig werden. Bei Einsatz von Fremd-Rücklaufanhebungsgruppen, welche in Durchfluss oder Regelungsgeschwindigkeit nicht denen von GUNTAMATIC entsprechen, wird jegliche Garantie abgelehnt. Schlammabscheider mit Magnet Magnetit und Rostschlamm im Heizungswasser können für Energiesparpumpen problematisch sein. Durch den Einbau eines richtig dimensionierten und angewandten Schlammab-scheiders mit Magnet kann kostengünstig wirksame Abhilfe gegen Magnetit...
-
Seite 19: Pelletmodul
3.4.2 PELLETMODUL VA-03 A → Rücklauf 5/4“ B → Vorlauf 5/4“ Sicherheitsventil Ein Sicherheitsventil 1/2" für Heizungsanlagen nach EN12828 mit Öffnungsdruck 3 bar ist u n a b s p e r r b a r zu installieren. Die Mündung der Ablaufleitung muss so verlegt und ausgeführt werden, dass keine Beeinträchtigung der Funktionsfähigkeit und beim Ansprechen des Sicherheitsventils keine Gefährdung eintreten kann. - Seite 20 Bei Einsatz von Fremd-Rücklaufanhebungsgruppen, welche in Durchfluss oder Regelungsgeschwindigkeit nicht denen von GUNTAMATIC entsprechen, wird jegliche Garantie abgelehnt. Schlammabscheider mit Magnet Magnetit und Rostschlamm im Heizungswasser können für Energiesparpumpen problematisch sein. Durch den Einbau eines richtig dimensionierten und angewanden Schlammab-scheiders mit Magnet kann kostengünstig wirksame Abhilfe gegen Magnetit...
-
Seite 21: Füllen Und Entlüften
< 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-... -
Seite 22: Kaminanschluss
3.6 KAMINANSCHLUSS Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen: Pelletmodul Ø = 130 mm ... -
Seite 23: Montage Austragung
3.7 MONTAGE AUSTRAGUNG 3.7.1 SYSTEM FLEX MONTAGE BS-02 Auf seitenrichtige Montage der Einlauföffnung (B) achten! A → Förderrichtung B → Einlauföffnung C → Drehrichtung D → Abstreifer E → Bodenlasche F → Kontrollmaß 56 mm Abb: 1 Austragschnecke 1. Die Antriebseinheit der Austragschnecke durch die (1) Abb. - Seite 24 SAUGLEITUNGEN BS-01 Abb: 2 Saugleitungen 1. Saugschläuche vom Zyklonbehälter bzw. vom (8) Abb. 2 Gebläse zu einem beliebigen Saugstutzen an der Schnecke verbinden. Den Saugschlauch zum Zyklonbehälter in möglichst großen Radien verlegen. Der Mindestradius zur Schlauchverlegung beträgt 0,5 m! Zudem sollte der Schlauch nicht durchhängen. Ausreichend Halterungen verwenden! 2.
-
Seite 25: Verbretterung
VERBRETTERUNG BS-01 A → Querlatte B → Kantholz C → Kantholz D → Verbretterung E → Schneckennut F → Stützbalken BS-01 Abb: 3 Ansicht: → vom Austraggetriebe in Richtung Lagerraum gesehen; Lagerraumverbretterung 1. Ein Dachlattenstück zum Anzeichnen des 35° Gefälles links und rechts in die Schneckennut einstecken. -
Seite 26: System Box
BEFÜLLSET / EINSTIEGSÖFFNUNG BS-01 Befüllset Es müssen mind. 2 Befüllstutzen montiert werden. A → PVC Rohr Ø150 mm B → Befüllset gerade (di 100 mm / Bördel 115 mm) C → Befüllset 45° (di 100 mm / Bördel 115 mm) Abb: 4 an der Außenwand im Lichtschacht... -
Seite 27: Elektroanschluss
ELEKTROANSCHLUSS BS-02 Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme-strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig. - Seite 28 Verkabelung Netzzuleitung 3 x 1,5 mm² Fühler 2 x 1 mm² Raumgerät 2 x 1 mm² CAN-Bus 2 x 2 x 0,5 mm² (paarverseilt / geschirmt) Für Schwachstrom und Starkstrom (Fühler, …) (Pumpen, …) entsprechenden Kabelkanäle am Kessel verwenden. Überspannungsschutz Bei CAN-Bus Leitungen zwischen verschiedenen Gebäuden müssen zum Potenzialausgleich die Banderder der Gebäude...
-
Seite 29: Anschlüsse Der Anlage
ANSCHLÜSSE DER ANLAGE Holzmodul Pelletmodul Netzanschluss 230 VAC, 50 Hz, 13 A ........Ausstattung Standard Kesselbedieneinheit (BCE) ....... Kesselplatine (230 VAC) ........Sicherheitstemperaturbegrenzer (STB) ..Kesselfühler (KVT 20 Ω) ........RGT- Fühler (Thermoelement) ......Lambdasonde ... -
Seite 30: Abschlusskontrolle
Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungs-installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ... -
Seite 31: Normen / Vorschriften
NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5... - Seite 32 NOTIZEN...
-
Seite 33: Anschlussschemen
Pelletbetrieb ohne Puffer mit Umschaltung auf Stückholzbetrieb Schema für BMK-VARIO oder BIO-VARIO – Ausführung mit witterungsgeführter Regelung Feuerung BMK- oder BIO-VARIO laut Preisliste Schema Nr.: VARIO-01 Zugregler mit Ex-Klappe RE15 / RE20 laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 GSM-Modul... - Seite 34 Pelletbetrieb mit Puffer – optional mit Umschaltung der Pufferrückladung Schema für BMK-VARIO oder BIO-VARIO – Ausführung mit witterungsgeführter Regelung Feuerung BMK-oder BIO-VARIO laut Preisliste Schema Nr.: VARIO-02 Zugregler mit Ex-Klappe RE15 / RE20 laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 GSM-Modul...
- Seite 35 Pelletbetrieb mit Puffer – optional mit Umschaltung der Pufferrückladung Schema für BMK-VARIO oder BIO-VARIO – Ausführung mit witterungsgeführter Regelung Feuerung BMK-oder BIO-VARIO laut Preisliste Schema Nr.: VARIO-03 Zugregler mit Ex-Klappe RE15 / RE20 laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 GSM-Modul...
- Seite 36 Mikronetzvorschlag Wohneinheit 1 Blatt 1 / Schema: VARIO-04 Feuerung BMK-VARIO oder Bio-VARIO Zugregler mit Ex-Klappe RE15 / RE20 laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR / WG Set-MK261 laut Preisliste GSM-Modul S15-002 Mischer Stellmotor S50-501 bis zu 3 Wohneinheiten möglich; ...
- Seite 37 Blatt 2 / Schema: VARIO-04 Wohneinheit 2 und 3 CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x HK−x VF−x VF−x HKP−x HKP−x HKP−x SLP−x SF−x CAN−Bus 230VAC RG−x RG−x RG−x HK−x HK−x HK−x Netz 230 V VF−x VF−x HKP−x HKP−x HKP−x CAN−Bus 230VAC RG−x...
-
Seite 38: Technische Daten
TECHNISCHE DATEN BIO VARIO 13 / 17 * Bei automatischer Zündung am Holzmodul müssen die Kessel mit 35 cm Abstand zueinander aufgestellt werden. BIO-VARIO 13 BIO-VARIO 17 Holzmodul Pelletmodul Holzmodul Pelletmodul Einheit Scheitholz Pellets Scheitholz Pellets Pellets nach Brennstoff naturbelassen... - Seite 39 SYSTEM FLEX TECHNISCHE DATEN VA-01 Mauerdurchbruch: B 33 cm x H 25 cm Mauerstärke: max. 40 cm Schütthöhe: Pellets max. 2,5 m Trogendstück Flex 1,5 m Zus Flex 1 m Zus Flex Antriebseinheit Benötigte Komponenten nach Lagerraum-Innenmaß A Antriebseinheit Flex 1 m Zus Flex 1,5 m Zus Maß...
- Seite 40 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
