M O N T A G E

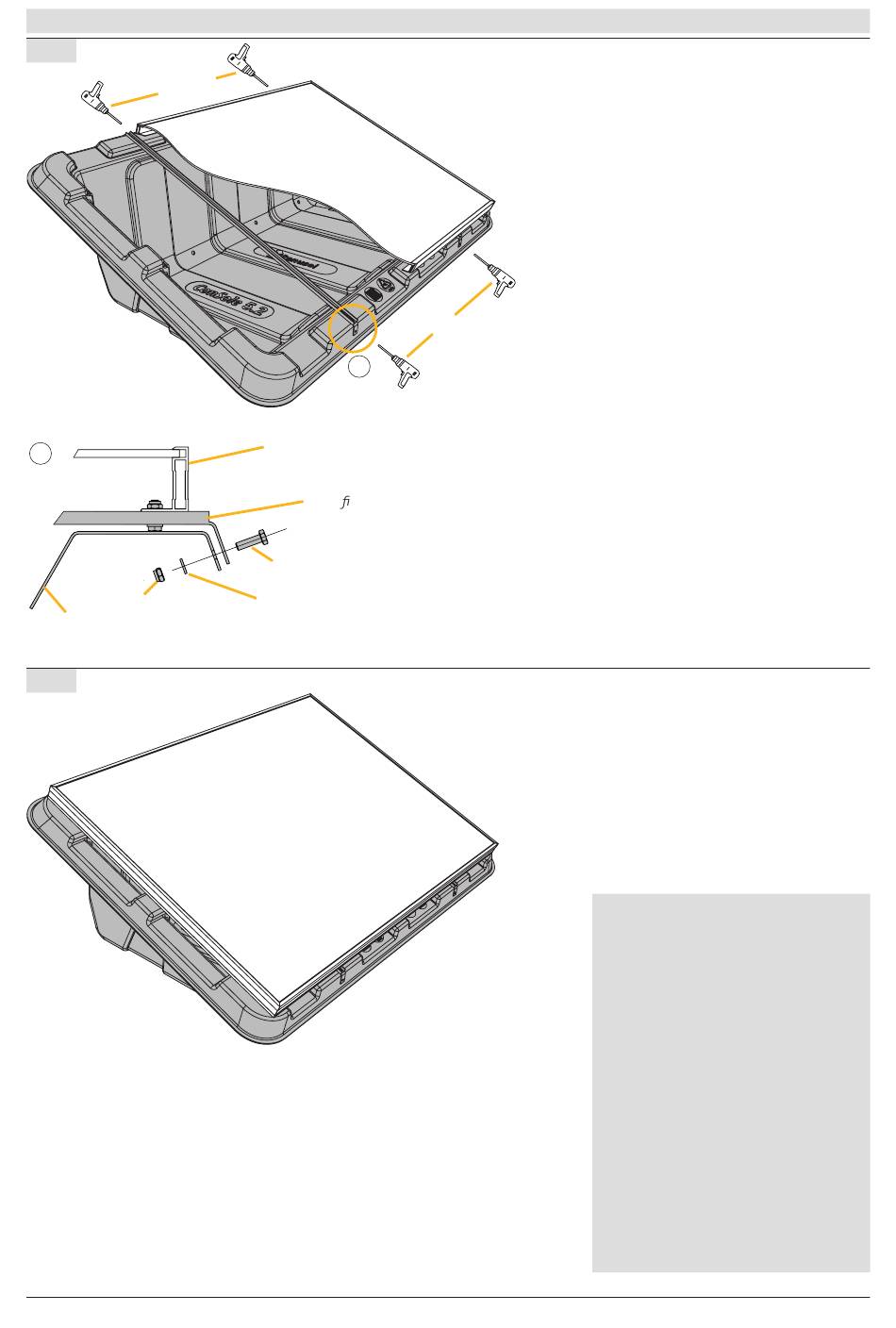

6.
Bohrschrauber 7 mm
A
selbstsichernde
ConSole
Mutter M6
7.
Bohrschrauber 7 mm
A
Modulrahmen
U-Pro l
Schraube M6
Unterlegscheibe
PV-Modul mit U-Profil an der ConSole
befestigen
Durch die Löcher an den Laschen der
U-Profile jeweils ein Loch von 7 mm Durch-
messer in den Rand der ConSole bohren
(Abbildung A).
Jetzt die Profile mit dem mitgelieferten
Befestigungsmaterial an der ConSole
befestigen. Dabei sicherstellen, dass die
Unterlegscheibe zwischen Mutter und
ConSole liegt.
Hinweis:
Mit der Befestigung der U-Profile an
der unteren Seite der ConSole beginnen.
Wichtig!
Die 4 M6-Schrauben mit max. 10 Nm
anziehen.
Montage beendet
Installationsergebnis: PV-Modul auf
ConSole fertig montiert.
Herzlichen Glückwunsch,
Sie haben ConSole, die ideale Lösung für
eine Installation von PV-Modulen auf Flach-
dächern, als perfekte ästhetische Lösung
fertig montiert.
Wir freuen uns, dass Sie ein schönes
Referenzobjekt realisiert haben. Falls Sie
die Montage und das Ergebnis fotografisch
dokumentiert haben, senden Sie uns doch
bitte digitale Referenzfotos, die Objekt-
daten und die Objektanschrift per E-Mail
an: info@renusol.com.
Regelmäßig prämieren wir die schönsten
Referenzfotos und präsentieren sie zusam-
men mit dem Firmenlogo des jeweiligen
Fachbetriebs auf unserer Homepage.
Wir danken für Ihr Vertrauen in Renusol.
Renusol ConSole · 02/2011
—
7
