M O N T A G E
4.
selbstsichernde Mutter M6
Unterlegscheibe
Schraube M6

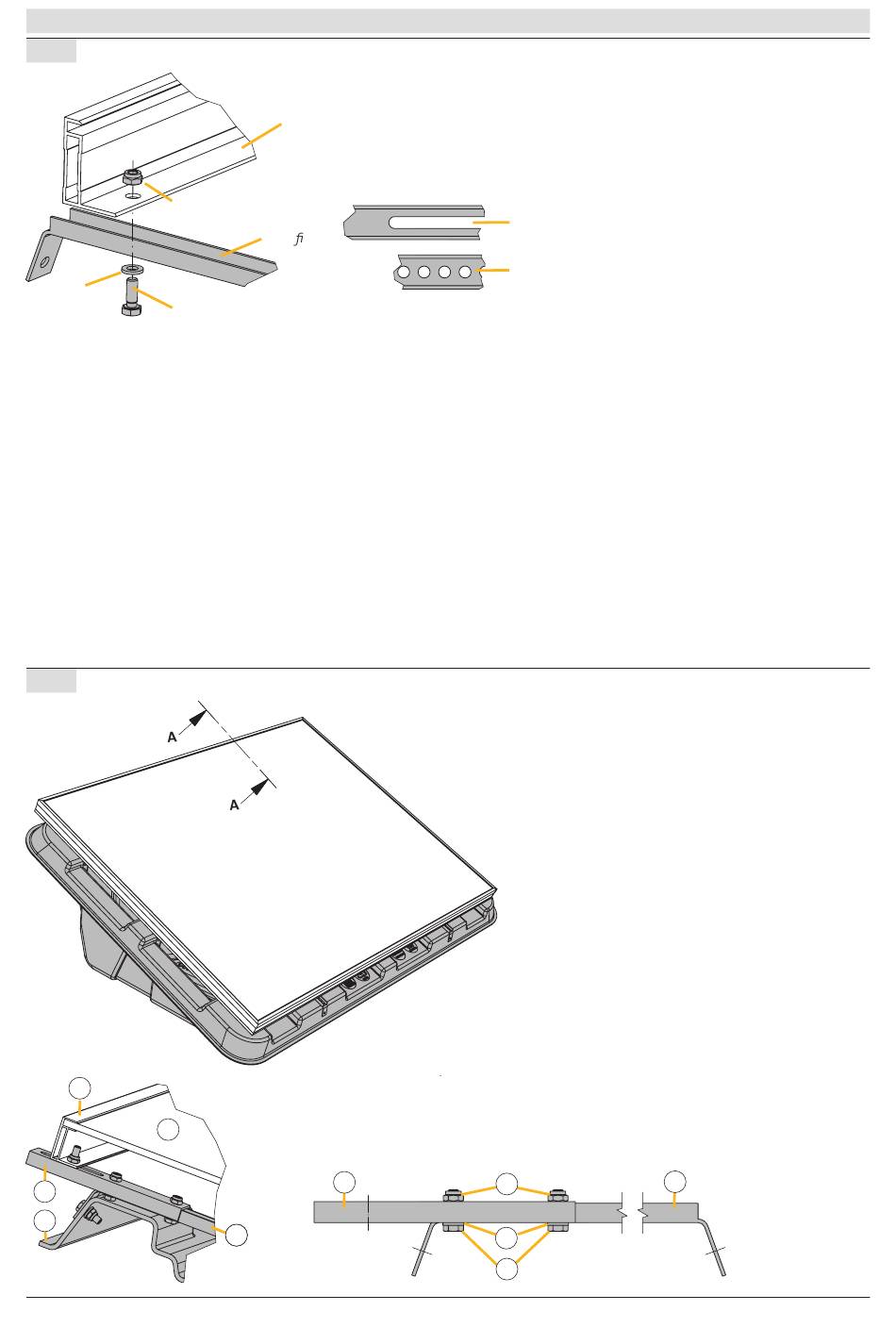

Montage der U-Profile am PV-Modul
5.
O P T I O N A L E V E R L Ä N G E R U N G S S C H I E N E
D
Schnitt A-A
E
C
A
6
—
Renusol ConSole · 02/2011
Modulrahmen
U-Pro l
A ConSole
B U-Profil
C Verlängerungs-
schiene
D Modulrahmen
C
B B B
Montageschritt 1:
Jetzt die U-Profile an dem Modul befesti-
gen. Dabei sicherstellen, dass das Langloch
an der höheren Seite der ConSole liegt und
die kleineren Rundlöcher sich auf der nied-
rigen Seite befinden.
Immer nur das mitgelieferte Befestigungs-
material benutzen.
Die M6-Schrauben mit max. 10 Nm
Langloch
anziehen.
Montageschritt 2:
Rundloch
Die Verkabelung der PV-Module ist von
geschultem Fachpersonal durchzuführen.
Montageschritt 3:
Das PV-Modul symmetrisch auf die ConSole
legen. Bei korrektem Sitz verhindern die
Laschen an den U-Profilen ein Abrutschen
des Moduls.
Wichtig!
Zum Thema Blitzschutz ist generell eine
Beratung durch entsprechende Fachfirmen
zu empfehlen. Bereits in der Planungsphase
der PV-Anlage auf einem Gebäude sollte
geklärt werden, welche Anforderungen hier
vom Sachversicherer zum Thema Blitz- und
Überspannungsschutz gestellt werden.
Bei der (Funktions-)Erdung sind Hinweise
und Vorschriften der Hersteller der Module
und Wechselrichter zu beachten.
Optionale Verlängerungsschiene
montieren
Die optionale Verlängerungsschiene ist am
Langloch des U-Profils an der höheren Seite
der ConSole zu montieren.
Zur Befestigung nur die mitgelieferten
Schrauben, Unterlegscheiben und Muttern
benutzen.
Hinweis:
Die Verlängerungschiene dient nur
zur optimalen Montage der PV-Module auf
den entsprechenden ConSolen.
E PV-Modul
F Sechskantschraube
M6 x 20 mm
G Unterlegscheibe
H selbstsichernde Mutter M6
H
G
F
B
