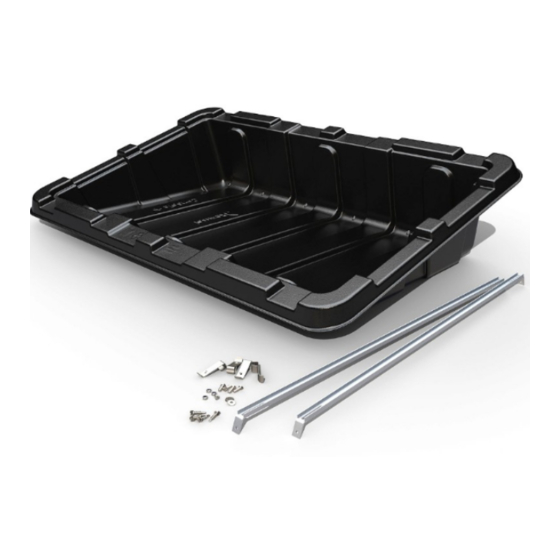

Renusol ConSole 4.1 Installationsanweisung

Renusol ConSole 4.1 Installationsanweisung

Flachdachmontagesystem
Vorschau ausblenden Andere Handbücher für ConSole 4.1:

Werbung

ConSole
Installationsanweisung

Werbung

loading

Inhaltszusammenfassung für Renusol ConSole 4.1

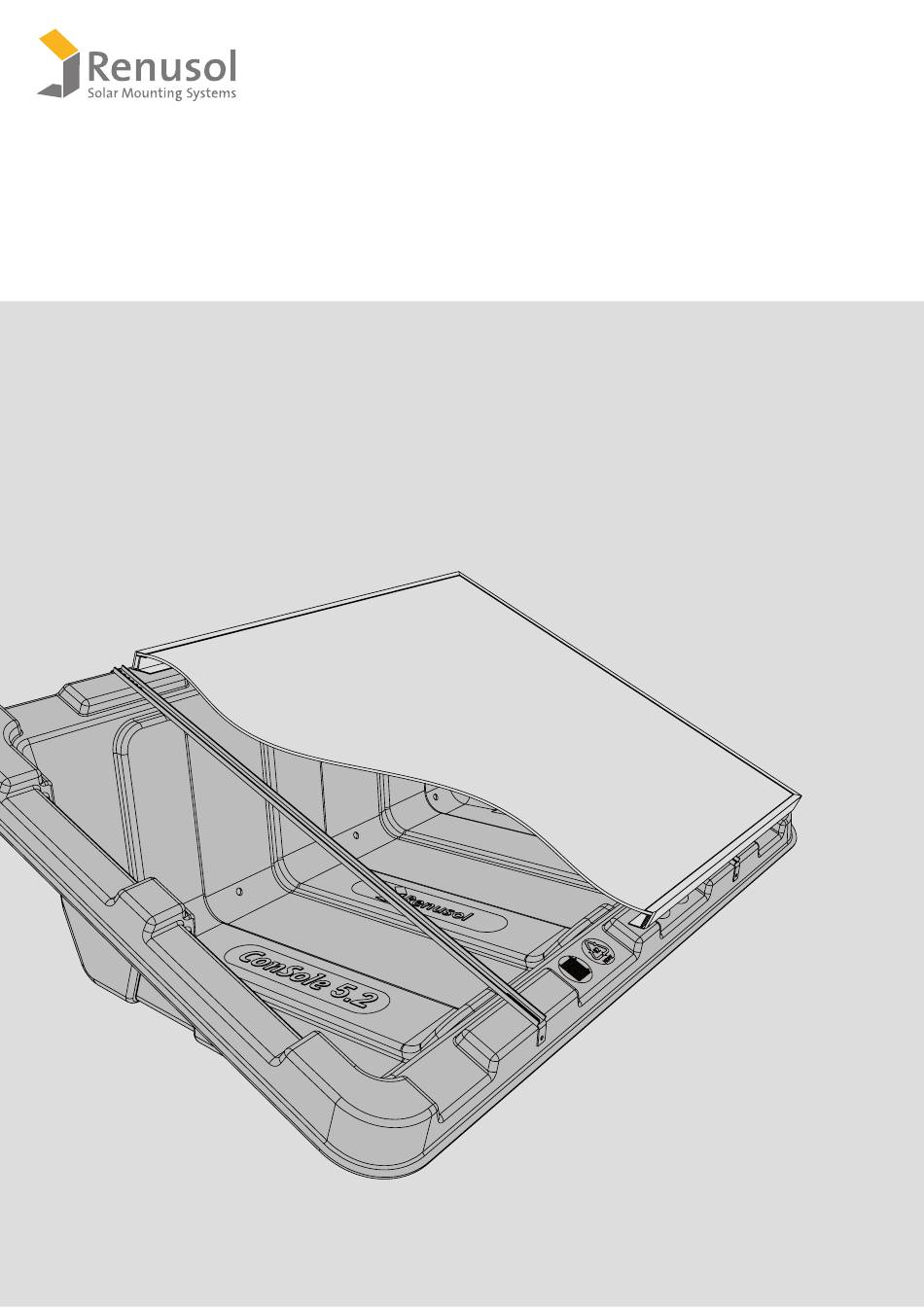

  • Seite 1 ConSole Installationsanweisung...
  • Seite 2: Produktinformation

    Stand bei Drucklegung. Änderungen vor- behalten. Installationsanweisungen sind lediglich Empfehlungen gemäß dem derzeitigen Stand der Technik und basieren auf Erfahrungen, wie Systeme von Renusol installiert werden können. Falls dach- oder objektspezifische Besonderheiten zu berücksichtigen sind, bitten wir Sie, gegebenenfalls zur Klärung Fachleute, wie beispielsweise Dachdecker oder Statiker, hinzuzuziehen.
  • Seite 3 B E N Ö T I G T E W E R K Z E U G E (nicht im Lieferumfang enthalten) – Akkuschrauber mit Sechskanteinsatz für 10-mm-Schraube – 7-mm-Bohrer – 10-mm-Gabel- oder -Ringschlüssel Renusol ConSole · 02/2011 —...
  • Seite 4 ConSole 4.2 1240 1090 890 x 490 0,47 ca. 1000 x 700 ConSole 5.2 1520 1080 1140 x 630 0,76 ca. 1300 x 700 ConSole 6.2 1740 1070 1380 x 630 0,84 ca. 1500 x 700 — Renusol ConSole · 02/2011...
  • Seite 5 Gebäudehöhe „h“ von der Dachkante ein- A = Mindestabstand der ConSolen Reihen: B = Mindestabstand Dachrand >1/5 h zuhalten. Gebäudehöhe 10 Meter => Min- ConSole 4.1 >1,2 m h = Gebäudehöhe destabstand 2 Meter. ConSole 4.2/5.2/6.2 >1,5 m Der Mindestabstand zwischen den...
  • Seite 6 Montage der PV-Module auf den entsprechenden ConSolen. A ConSole E PV-Modul Schnitt A-A B U-Profil F Sechskantschraube C Verlängerungs- M6 x 20 mm G Unterlegscheibe schiene D Modulrahmen H selbstsichernde Mutter M6 B B B — Renusol ConSole · 02/2011...
  • Seite 7 Objektanschrift per E-Mail an: info@renusol.com. Regelmäßig prämieren wir die schönsten Referenzfotos und präsentieren sie zusam- men mit dem Firmenlogo des jeweiligen Fachbetriebs auf unserer Homepage. Wir danken für Ihr Vertrauen in Renusol. Renusol ConSole · 02/2011 —...
  • Seite 8 Renusol GmbH Piccoloministraße 2, 51063 Köln, Germany T +49 221 788707-0, F +49 221 788707-99 info@renusol.com, www.renusol.com...

Diese Anleitung auch für:

Console 4.2Console 5.2Console 6.2Console serie
