Vertex 5 – Kurzanleitung
VERTEX 5 - ADVANCED USER'S GUIDE
Der beiliegende USB memory stick enthält die ausführliche Bedienungsanleitung des Vertex 5 – sowie
das Windows Programm Haglof BLE Commander.

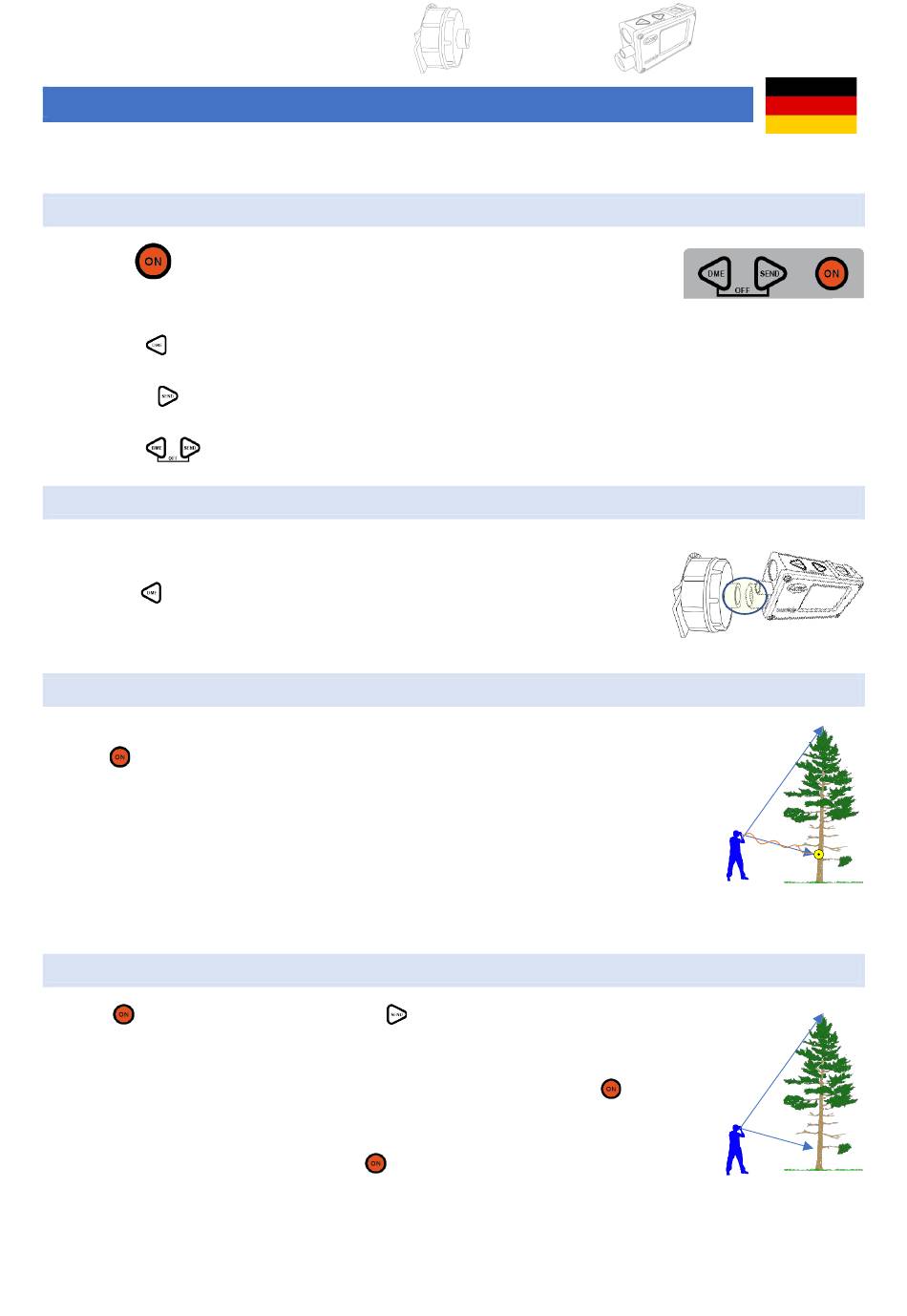

TASTENFELD
ON Die ON-Taste wird verwendet, um den Vertex 5 zu starten und um einen
•
Wert zu bestätigen. Zudem dient sie bei der Messung von Höhen und Winkeln als
Auslöser. ON wird auch verwendet, um zwischen Menüs und/oder Funktionen auszuwählen.
• DME Knopf: Benutzt für Entfernungsmessung, Menïu-Navigationsknopf , Helligkeitsknopf des roten
Fadenkreuzes.
SENDE knopf: um Daten in den Vertexspeicher zu senden via IR (DPII, MDII Calipers) oder Bluetooth® an
•
externe Geräte und um im Menü zu navigieren.
• DME SEND: werden gleichzeitig gedrückt um den Vertex auszuschalten.
T3 TRANSPONDER AN- UND AUSSCHALTEN
1. Den Vertex5 und Ultraschall-Transponder dicht beieinander halten (0-2cm/0-1
inch)
2. Den DME knopf drücken und gedrückt halten.
a. 2 kurze Signaaltöne sind zu hören wenn der Transponder sich einschaltet
b. 4 kurze Signaltöne sind zu hören wenn der Transponder sich ausschaltet.
HÖHENMESSUNG MIT DEM T3 TRANSPONDER
1. Den T3-Transponder einschalten und auf der richtigen Höhe (TRP. HGT ) platzieren.
2. ON drücken und HEIGHT(Höhe) auswählen : Zielen Sie auf den T3 Transponder und
halten Sie ON gedrückt, um Entfernung und Winkel zu messen.
3. Zielen Sie und halten Sie ON gedrückt , bis ein Signalton ertönt und das Vertex
Fadenkreuz erlischt. Lassen Sie die Taste ON los. Das Vertex Fadenkreuz blinkt.
4. .Zielen Sie auf die Spitze des Objekts (oder eine andere Höhe) und halten Sie ON
gedrückt bis der Signalton ertönt und das Vertex Fadenkreuz erlischt. Die gemessene
Höhe wird im Display angezeigt
5. Den Vorgang ab Punkt 4 wiederholen um mehr Höhen des selben Objektes zu messen..
HÖHENMESSUNG OHNE DEN T3 TRANSPONDER
1. ON drücken, HEIGHT auswählen und
benutzen (angezeigt im Display).
(Diesen M.DISTwert in SETTINGS vorher einstellen)
2. Den Transponderpunkt TRP. hgt anzielen auf der eingestellten Höhe und
gedrückt halten bis das Fadenkreuz verschwindet; dann loslassen.Das rote Fadenkreuz
beginnt nun zu blinken..
3. Die zu messende Höhe anzielen.. Den
verschwindet, dann loslassen. Die Höhe wird im Display angezeigt.
4. Den Vorgang ab Punkt 4 wiederholen um mehr Höhen des selben Objektes zu messen..
© 2021, Haglöf Sweden AB.
SEND drücken um den Wert der M.DIST zu
ON gedrückt halten bis das rote Fadenkreuz
4
3
3
ON
2
2021-02-17
