- Seite 1 Deutsch Bedienungsanleitung © Haglöf Sweden AB 2013...
- Seite 2 Haglöf Sweden® Haglöf Sweden® AB ist ein Familienunternehmen mit langjähriger Erfahrung in der Entwicklung und Herstellung professioneller Waldvermessungslösungen. Unser Knowhow in der Produktion in Verbindung mit der Hightech-Elektro- nikmontage und fortschrittlichen Softwareentwicklung stellen ein einzigartiges Konzept dar und bilden die vollständigste auf dem Markt erhältliche Produktreihe für professionelle Waldvermessungsarbeiten.
-
Seite 3: Inhaltsverzeichnis
Contents Überblick Digitech Professional DP II DP ii Computer-Terminal SmartScale Systembeschreibung DP ii Computer-Terminal Computer-Terminal mit serieller Schnittstelle 5 Abnehmbares Computer-Terminal Die Tasten auf der Tastatur Bedienung Aufsetzen des Computer-Terminals Abnehmen des Computer-Terminals Aufsetzen des Computer-Terminals auf dem Handgelenkband Abnehmen des Computer-Terminals vom Handgelenkband DP Radio Knopf Wechseln der Batterie Synchronisieren des DP Radio Eingabeknopfes 8... - Seite 4 Systemmenüs Wiederaufladbare Batterien - Umweltschutz 15 Alles löschen (Delete all) Laden der SmartScale LiZENZ (LICENSE) Einklappbare Schenkel Programm löschen Anpassung des Schenkelwinkels Dateien Griffsperre Dateiliste (File list) Anpassung des Griffs DATEi ÖFFNEN (OPEN FILE) Kalibrierung Senden (Send) Winkelmessung iNFO (INFO) Kalibrieren des Neigungsmessers KERMiT (KERMIT) Kalibrieren Sie den Nullwinkel (0)
-
Seite 5: Überblick
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Überblick Über 70 Jahre Erfahrung und Knowhow in der Entwicklung und Fertigung von professionellen Lösungen für Feldmes- sanwendungen in Waldbeständen auf der ganzen Welt sind in die DP II Messkluppe von Haglöf Sweden eingeflossen. -
Seite 6: Digitech Professional Dp Ii

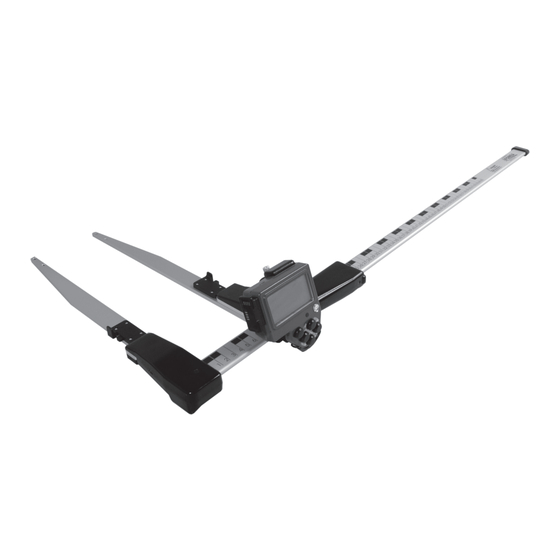

Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 Digitech Professional DP II 1. DP II SmartScale 2. DP II Computer-Terminal 3. Haltevorrichtung für Computer-Terminal 4. Einstellschrauben für den Griff 5. Lautsprecher 6. USB-Schnittstelle und Kontakt für Batterieladegerät 7. Enter-Taste © Haglöf Sweden AB 2013... -
Seite 7: Dp Ii Computer-Terminal
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II DP II Computer-Terminal 1. LCD Display 2. IR-Empfänger 3. Enter-Taste 4. Pfeiltasten (4) 5. Serielle Schnittstelle 6. Lautsprecher 7. USB-Schnittstelle und Kontakt für Batterieladegerät © Haglöf Sweden AB 2013... -
Seite 8: Smartscale
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 SmartScale 1. Einklappbare Schenkel 2. Verriegelung für einklappbare Schenkel 3. Einsetzhalterung für Computer-Terminal 4. Enter-Taste 5. LED-Anzeige 6. Skala 7. Beweglicher Griff 8. Griffsperre 9. Kontaktposition für Batterieladevorrichtung 10. Unterstützung für Computer-Terminal 11. -
Seite 9: Systembeschreibung
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Systembeschreibung DP II Abnehmbares Computer-Terminal Es wurde hohe Priorität auf das Angebot zusätzlicher Funktionen für eine flexible Verwendung und einen vielseitigen Einsatz der DP II gelegt. Der Bediener kann von Tag zu Tag entscheiden, wie er für die anstehenden Arbeiten mit der Messkluppe arbeiten will. -
Seite 10: Die Tasten Auf Der Tastatur
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 Die Tasten auf der Tastatur Wenn das DP II Computer-Terminal auf dem beweglichen Griff montiert ist, wird häufig die Arbeit mit dem roten, mechanischen Eingabeknopf (1) bevorzugt, der sich auf dem Griff befindet. -
Seite 11: Bedienung
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Bedienung Aufsetzen des Computer-Terminals Abnehmen des Computer-Terminals Montieren Sie die Halterung (2), indem Sie die zwei Führungs- Bringen Sie die Klemme in die obere Position. stifte (3) in den Aussparungen im oberen Teil des beweglichen Heben Sie das Computer-Terminal gerade an und kippen Sie Griffs einsetzen und die Verriegelungsschraube (1) fest anziehen. -
Seite 12: Dp Radio Knopf
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 DP Radio Knopf Synchronisieren des DP Radio Eingabeknopfes Der DP Radio ist mit dem Computer-Terminal synchronisiert. Der DP Radio Knopf kann den me- Bei der Montage eines neuen DP Radio Knopfes muss die Syn- chanischen Enter-Knopf auf dem chronisierung wie folgt durchgeführt werden:... -
Seite 13: Synchronisierung Mit Dem Smartscale
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Synchronisierung mit dem SmartScale Laden des Computer-Terminals Das Computer-Terminal muss zur Verbindung der Funkeinhei- Die DP II SmartScale und das DP II Terminal verwenden ten mit der SmartScale Messskala synchronisiert werden. Die wiederaufladbare Li-Ion-Akkus. Voll aufgeladene Batterien Funktionen zur Verbindungsherstellung sind im Systemmenü... -
Seite 14: Pc-Kommunikation
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 PC-Kommunikation BLUETOOTH® Übertragen Sie Ihre Programme und Daten mit Ihrem normalen Mit Bluetooth-Technologie können Sie über kabellose Kom- Datei-Explorer. Es müssen keine speziellen Treiber oder Pro- munikation auf das Internet oder andere elektronische Geräte gramme installiert werden. -
Seite 15: Beispiel: Datei Über Bluetooth® An Computer-Terminal Senden
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Beispiel: Datei über Bluetooth® an Computer-Terminal Übertragen von Programmen auf die DP II Führen Sie ein Reset der DP II durch, indem Sie kurz alle senden fünf (5) Tasten am Terminal gleichzeitig drücken. Die DP II Das Computer-Terminal: Führen Sie ein Reset des Terminals... -
Seite 16: Starten Eines Neuen Programms
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 START (START) Starten eines neuen Programms ♦ Starten Sie die zuletzt verwendete Anwendung und drücken Ein neues Programm wird gestartet, indem Sie im Menü "Reset" Sie ENTER, um die Anwendung auszuführen. Normalerweise auswählen (normalerweise ein Unterpunkt unter "EINSTEL-... -
Seite 17: Dateiliste (File List)
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Setzen Sie das Computer-Terminal zurück, indem Sie alle FORMAT C:> (FORMAT C:>) fünf (5) Tasten gleichzeitig drücken. Der Flash-Speicher kann durch Formatieren auf Null gesetzt Drücken Sie ENTER, um in das SYSTEMMENÜ (SY- werden. -
Seite 18: Testmenü (Test Menu)
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 Testmenü (Test Menu) SmartScale Die meisten Menüpunkt unter TESTMENÜ (TEST Die SmartScale ist die DP II Messskala und -schenkel. Die MENU) werden für Wartungsarbeiten und zur Fehlerer- Smart Scale beinhaltet das Messsystem, eine Batterie und einen mittlung verwendet und sind nicht für DP II Anwender... -
Seite 19: Wiederaufladbare Batterien - Umweltschutz
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Wiederaufladbare Batterien - Umweltschutz Einklappbare Schenkel Sowohl das SmartScale Messsystem als auch das Computer- Die Messskala hat einklappbare Schenkel, die in Position festge- Terminal der DP II nutzen wiederaufladbare Li-Ion Akkus. Voll stellt werden können. Um einen Schenkel zu klappen, drücken aufgeladen halten die Batterien ca. -
Seite 20: Griffsperre
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 Griffsperre Kalibrierung Der bewegliche Griff an der Skala kann ebenfalls festgestellt Die Smart Scale muss normalerweise nicht kalibriert werden. werden, indem er in Richtung des festen Schenkels geschoben Gewöhnen Sie es sich jedoch an, regelmäßig zu prüfen, ob der wird. -
Seite 21: Kalibrieren Des Neigungsmessers
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Kalibrieren des Neigungsmessers Der Neigungsmesser ist bei Auslieferung bereits kalibriert, muss aber eventuell nach dem folgenden Verfahren feinjustiert werden: Gehen Sie auf "SYSTEMMENÜ - EINSTELLUNGEN - WINKEL - CAL XYZ" ("SYSTEM MENU—SETTINGS—... -
Seite 22: Zubehör
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 Zubehör Digitech® Tape DP DME Das Digitech® Tape ist ein elektronisches Maßband für Längen bis zu Liegt der Baum innerhalb der Grundstücksgrenzen? Das DP 7,5 m/yds. Das Digitech Tape ist am Computer-Terminal montiert. -
Seite 23: Technische Spezifikationen
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Technische Spezifikationen Datenterminal Speicherkapazität: 1 GB Flash-Dateisystem. Permanent, hohe Datensicherheit ♦ 1 Mb High-Speed RAM ♦ Prozessor: 32 bit ARM-basierter Prozessor mit niedrigem Stromverbrauch Anzeige: Grafisch schwarz/weiß, 128x64 Pixel grafische Schnittstelle Hintergrundbeleuch- Verbesserte Lesbarkeit bei schlechten Lichtverhältnissen... -
Seite 24: Paketinhalt
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 SmartScale Skala: SmartScale Aluminium, nicht reflektierend, klare und robuste Abstufung Messbereich: 500 mm/18” ♦ 650 mm/24” ♦ 800 mm/30” ♦ 950 mm/36” ♦ 1020 mm/40” ♦ Messsystem: Nicht inkrementell, versiegelt Gewicht: 500 mm/18” - 740 g/26oz ♦ 650 mm/24” - 850 g/30oz ♦... -
Seite 25: Declaration Of Conformity
Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II Declaration of conformity according to EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC Type of equipment Computer caliper Brand name or trade mark Digitech professional II Type designation(s)/Model no(s) Digitech professional II Manufacturer’s name, address, telephone &... -
Seite 26: Rechtliche Informationen
Bedienungsanleitung Version: 1.1 DP II Revision: 2013-08-19 09:35 Rechtliche Informationen Haglöf Sweden und seine Lieferanten können keine Garantie für die Leistung oder Ergebnisse bei Verwendung der Software oder Hardware, noch der Dokumentation übernehmen. Es werden keine Ga- rantien oder Bedingungen gegeben, weder ausdrücklich noch implizit, hinsichtlich der Vermarktungsfä- higkeit oder Eignung für einen bestimmten Zweck. - Seite 27 Version: 1.1 Bedienungsanleitung Revision: 2013-08-19 09:35 DP II © Haglöf Sweden AB 2013...
- Seite 28 Haglöf Sweden AB ¤ Box 28 ¤ 88221 Långsele ¤ Telefon +46 620 255 80, Fax +46 0620 205 81 ¤ www.haglofsweden.com © Haglöf Sweden AB 2013...
