L'installation et les opérations d'entretien
mentionnées dans ce chapitre sont réservées
à des techniciens qualifiés.
Une mauvaise installation peut entraîner des
accidents aux personnes, aux animaux ou aux
choses, auquel cas le fabricant ne saurait être
considéré comme responsable.
4) MISE EN PLACE DE LA TABLE DE
CUISSON
Après avoir retiré l'emballage extérieur et les
protections intérieures enveloppant les différentes
parties mobiles, assurez-vous que l'appareil est en
bon état. En cas de doute, n'utilisez pas l'appareil
et adressez-vous à un technicien qualifié.
Ne laissez pas les éléments de l'emballage
(carton, sachets, polystyrène expansé, clous,
etc...) à la portée des enfants car ils
représentent un danger potentiel.

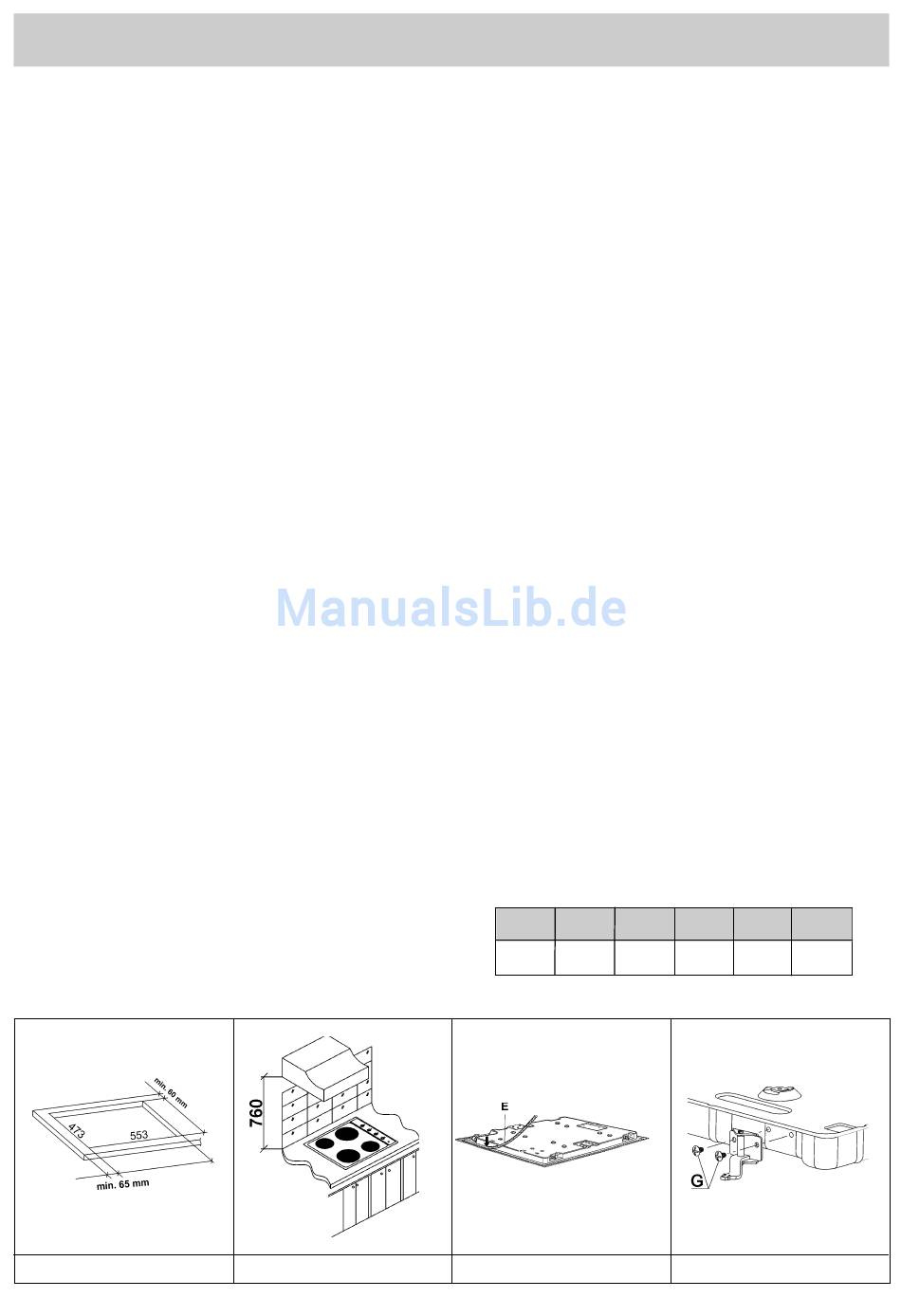

Effectuez une ouverture d'encastrement sur le
meuble en respectant les dimensions de la fig. 4 et
en vous assurant d'avoir respecté les dimensions
critiques de l'espace dans lequel l'appareil doit
être installé (voir fig. 5).
Si un manteau aspirant est installé dessus au plan
de cuisson, faire réference à la distance minime
spécifiée par le constructeur du manteau (fig. 5).
5) FIXATION DE LA TABLE
La table de cuisson est livrée avec un joint spécial
évitant l'infiltration de liquide dans le meuble. Pour
monter ce joint, respectez rigoureusement les
FIG. 4

INSTALLATION

instructions suivantes:
- Ôtez les rubans du joint de leur support en vous
assurant que la protection transparente reste
accrochée au joint.
- Renverser la table et placez correctement le joint
"E" (fig. 6) sous le bord du plan de sorte que
l'extérieur du joint corresponde exactement avec
le contour du plan. Les deux bouts des rubans
doivent se rencontrer sans être superposés.
- Collez soigneusement le joit sur le plan en
appuyant dessus avec les doigts.
- Retirez le film de protection du joint, enfilez les
brides dans les logements sur la table et installez
la table dans l'ouverture préparée sur le meuble
puis bloquez-la à l'aide des vis "G" de fixation
(voir fig. 7).
ATTENTION:
le collant qui fixe le revêtement plastique au
meuble doit résister à une température
minimale de 150° C pour éviter que le
revêtement ne se décolle.
Avis à l'installateur: l'appareil est de type Y. Le
panneau arrière, adjacentes et celles qui
entourent la table de cuisson doivent résister à
un échauffement de 65K.
FIG. 5
6
MESURES DE RESPECTER
(mm)
A B
2E 285 485
FIG. 6
C D E
57.5 57.5 100 min.
FIG. 7
