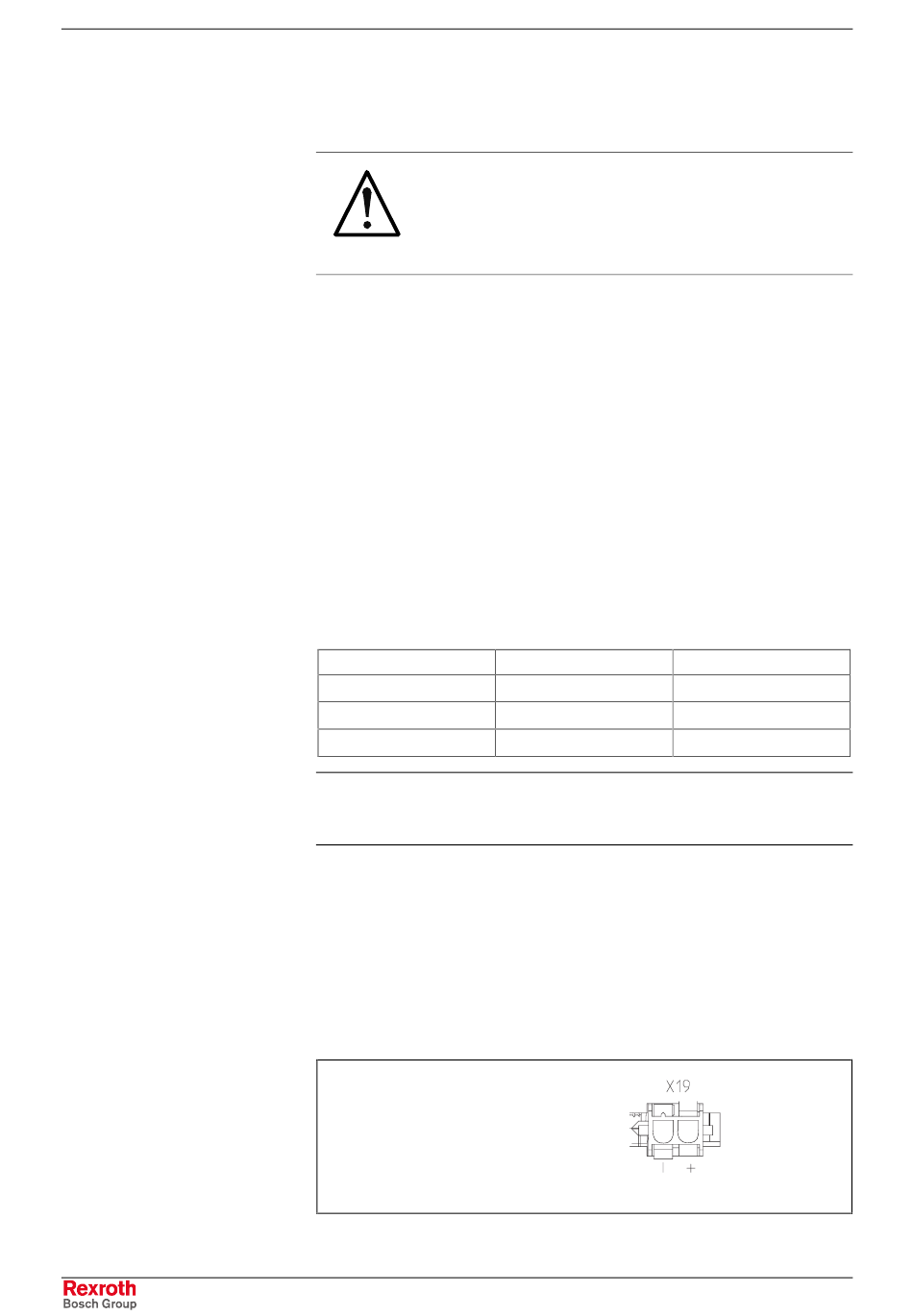

Akku-Pack - Bosch Rexroth IPC 40.1 Projektierung

8-4
Wartung und Installation
8.3

Akku-Pack

Externer Akku
Datenverlust im RAM bei Akku-Tausch!
⇒ Sichern Sie vor dem Tausch wichtige Daten, da
während des Tausches ein Spannungseinbruch
möglich ist, der zum Datenverlust im RAM führen
ACHTUNG!
kann.
Der Akku-Pack muss getauscht werden, wenn
• der Akkutest beim Systemstart fehlgeschlagen ist.
• die Anzahl der Ladezyklen über dem von der Umgebungstemperatur
abhängigen unten angegebenen Wert liegt ("Shutdown count" im
UPS-Programm).
• die rote LED "USV" auf der Frontblende für eine längere Zeitdauer als
8 Stunden blinkt.
Ein Ladezyklus wird durch Ein- und Ausschalten des PC-Netzteils
bestimmt. Solange der IPC 40 am Netz angeschlossen ist, wird eine
Tiefentladung des Akku-Packs vermieden.
Die Anzahl der durchführbaren Ladezyklen des Akku-Packs und damit
dessen Lebensdauer ist abhängig von der Umgebungstemperatur, in der
der Akku eingesetzt wird. Umgebungstemperatur definiert hier die
Temperatur, in der sich der IPC 40 und der Akku-Pack befinden, z.B. die
Innentemperatur des Schaltschranks oder des Bedienfeldgehäuses.
Folgende Tabelle kann dabei als Anhaltspunkt dienen:
Umgebungstemperatur Ladezyklen
+ 25 °C
+ 35 °C
+ 45 °C
Hinweis: Die verwendeten Akkus sind recyclingfähig und können nach
Austausch an Bosch Rexroth zurückgeschickt werden. Sie
dürfen nicht im Restmüll entsorgt werden!
Für den IPC 40 steht ein externer Akku-Pack zur Schaltschrankmontage
zur Verfügung.
Beim Akkutausch gehen Sie folgendermaßen vor:
1. Befestigen Sie den Akku-Pack im Schaltschrank.
2. Schalten Sie die Versorgungsspannung für den IPC 40 aus. Ziehen
Sie gegebenenfalls alle Stecker vom IPC 40 ab.
3. Stecken Sie die zweipolige Akkuverbindungsleitung auf
Anschluss X19 des IPC 40.
Akku-Anschluss X19
Abb. 8-2: Pinbelegung des Akku-Anschlusses
4000 Zyklen
2000 Zyklen
1000 Zyklen
DOK-SUPPL*-IPC*40.1***-PR01-DE-P
IPC 40.1
Wartungsintervall
6 Jahre
3 Jahre
1,5 Jahre
den
Akku_Anschluss.EPS
