Anschlüsse
Parallele Schnittstelle LPT1
LPT1 - Parallele Schnittstelle für
Drucker, Scanner, CD-ROM, etc.
1
14
D–Sub–Stecker, 25-polig
Typ:
Leitungslänge:
Leitungstyp:
Interrupt (IRQ):
I/O-Adresse:
13
25

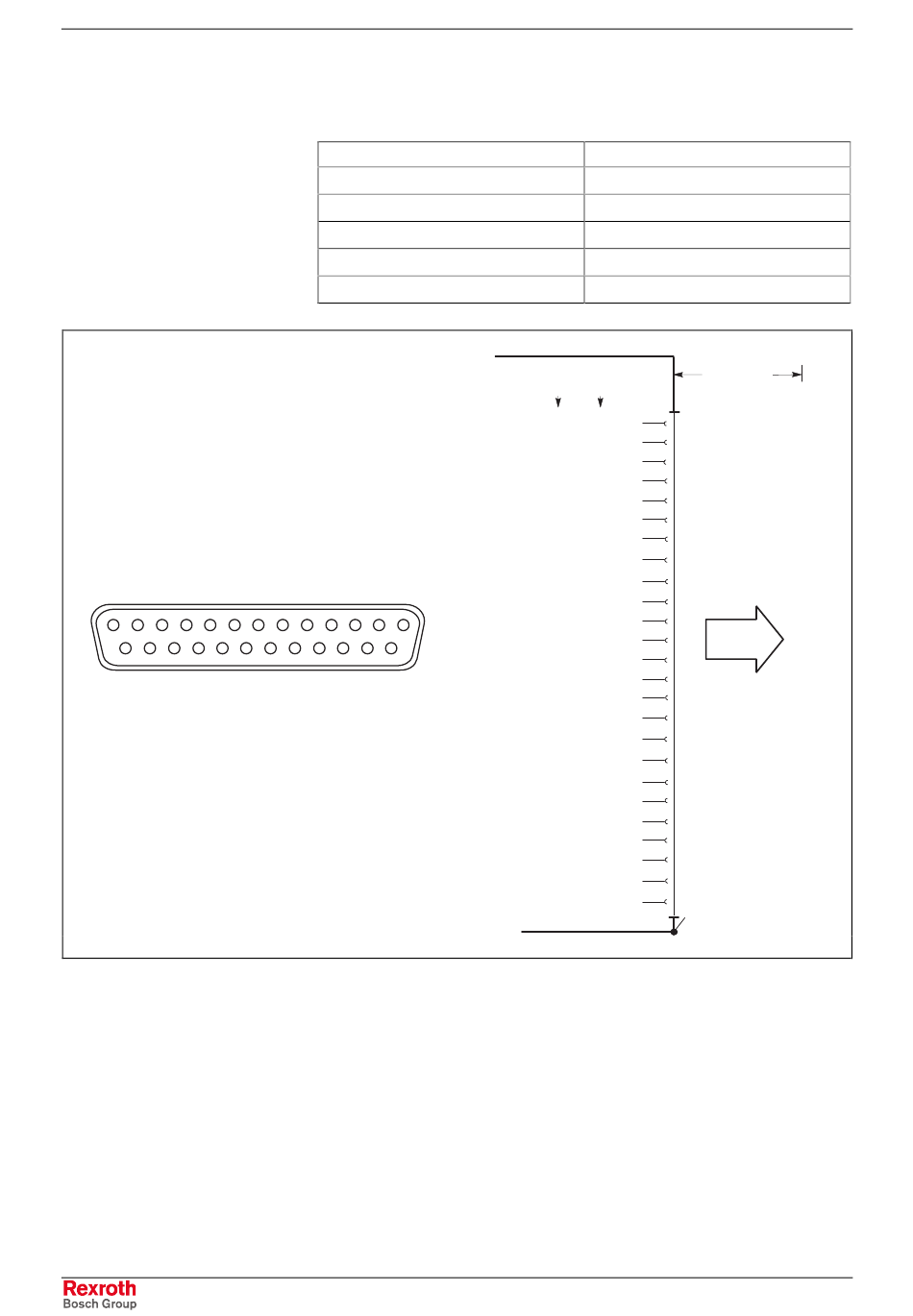

Abb. 7-7: LPT1-Schnittstelle
Die Parallel-Schnittstelle läuft üblicherweise im Standardmode SPP. Sie
kann außerdem im EPP-Mode (Enhanced Parallel Port) betrieben
werden, falls die geeignete Peripherie vorhanden ist. Der Mode wird in
den BIOS-Einstellungen geändert.
SPP (ab Werk), EPP, ECP
Max. 3 m
Geschirmt, Querschnitt min. 0.14 mm
7
AUTO oder 378H (empfohlen)
LPT1
Schnittstellen-Modus
EPP
SPP
1
Write
STROBE
2
Data0
Data0
3
Data1
Data1
4
Data2
Data2
5
Data3
Data3
6
Data4
Data4
7
Data5
Data5
8
Data6
Data6
9
Data7
Data7
10
Intr
ACK
11
Wait
BUSY
12
n.u.
PAPER out
13
n.u.
SEL out
14
Datastb
AUTOFD
15
n.u.
ERROR
16
n.u.
INIT
17
Addrstrb
SEL in
18
GND
GND
19
GND
GND
20
GND
GND
21
GND
GND
22
GND
GND
23
GND
GND
24
GND
GND
25
Schirm über metallisches
GND
GND
Gehäuse der
Steckverbindung
DOK-SUPPL*-IPC*40.1***-PR01-DE-P
IPC 40.1
2
max. 3m
zu Peripherie-
geräten
parallel_sst.eps
