Hintergrundbeleuchtete Kodetastatur mit integrierter Elektronik

4] MONTAGE

Nachdem Sie sichergestellt haben, dass der Montagesatz komplett ist, können Sie dann die
Endinstallierung ausführen. Versammeln Sie das angepasste Material (Bohrer, Schraubenzieher,
Massstab...) und leisten Sie den Montageempfehlungen der DGA.
1
2
3
Digicode

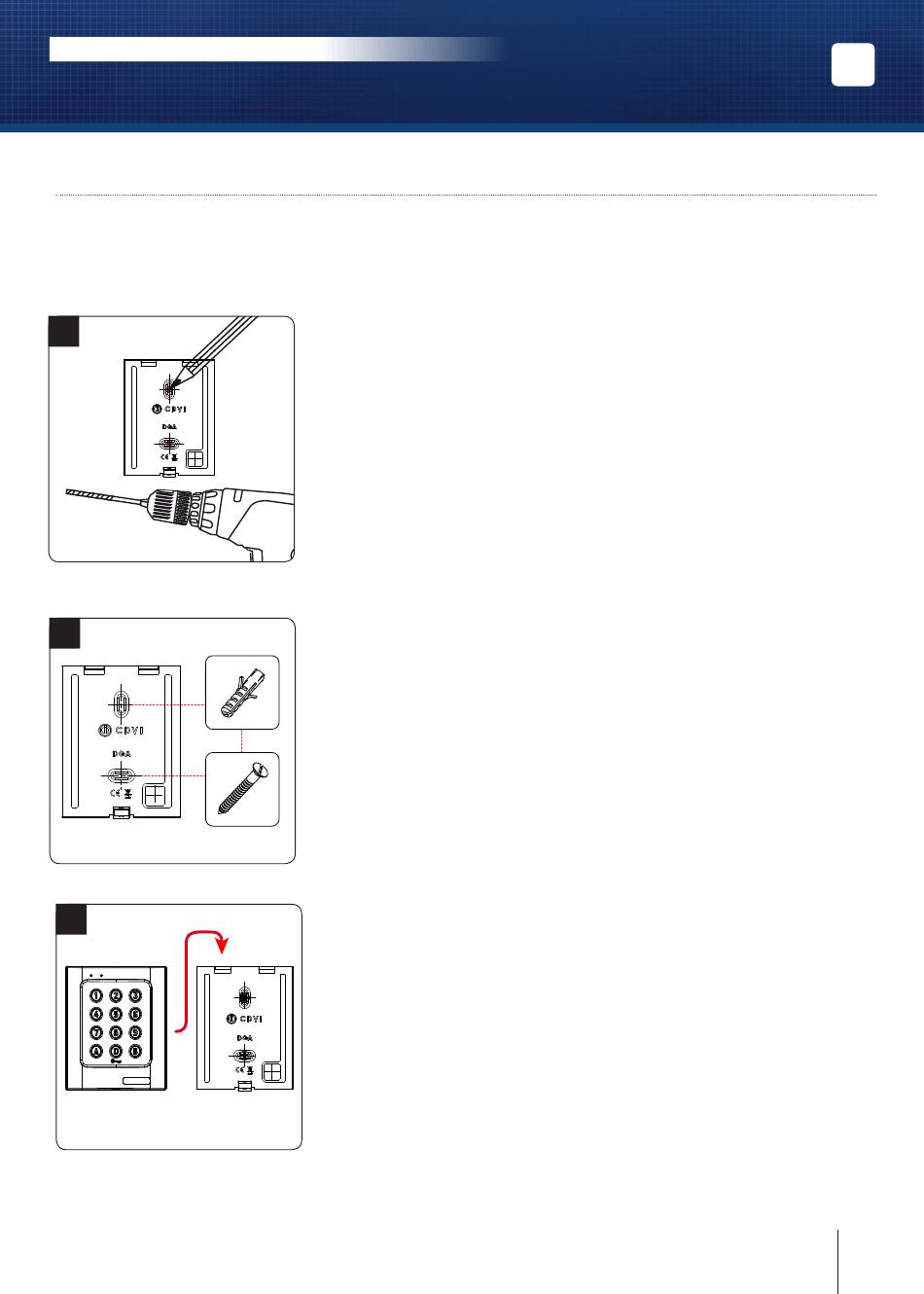

Mittels der DGA, markieren Sie die Befestigungspunkte und
bohren Sie die beiden Befestigungslöcher (Bohrer Ø 5 mm und
Minimaltiefe = 35 mm) sowie die Öffnung zum Űbergehen des
Kabels zur Tastatur.
Positionieren Sie die beiden Kunststoffdübel in die entsprechenden Löcher.
Mittels den Kreuzschlitzschrauben, befestigen Sie dann die Rückseite der
DGA auf den von Ihnen ausgewählten Träger. Führen Sie das Kabel der DGA
in ihre Öffnung und befestigen Sie sie von oben mit dem Oberhaken auf
(X2)
ihren Träger.
(X2)
Sichern Sie die DGA auf Ihren Träger mit der Torx® Schraube
und ihrem passenden Werkzeug (Winkelschraubendreher). Zum
Abschluss der Montage dieses Produkts, stellen Sie die Schrauben-
abdeckung.
