Das Hauptteil auf den Schaumstoff legen und den
Auflagefuß (72) mit zwei Bolzen (74) und zwei
Muttern (73) befestigen und sicher festziehen.
(s. Abb.3)
Am Hauptteil, das durch den Schaumstoffblock und
den zuvor befestigten Auflagefuß gestützt wird, die
beiden Räder (112) auf der Achse des Radrahmens
(113) mit Hilfe von Sicherungsringen (111)
befestigen und dann mit der Radachsenverkleidung
(110) abdecken.
Sicherstellen, daß die Räder nicht blockieren und
gleichmäßig laufen für das spätere Bewegen
(s. Abb.3).
Falls Sie den Holzspalter versehentlich wie in Abb.4
beschrieben ablegen, kann die Abdeckung des
Motorlüfters (18) aus ihrem Gehäuse treten und mit
dem Kühllüfter kollidieren, was im Betrieb
Maschinenlärm verursacht.
Um diesen Fehler zu vermeiden, nehmen Sie die
Lüfterabdeckung aus ihrem Gehäuse (ziehen) und
bringen Sie sie wieder richtig an (s. Abb.4).
ZUSAMMENBAU DES
BEDIENUNGSGRIFFS
Den Bedienungsgriff (97/98) aus dem Karton
nehmen und in das Aufnahmeloch des Griffsockels
(96) einschrauben und fest anziehen.
(s. Abb.5)
Jetzt ist der Holzspalter betriebsbereit.
Radrahmen (113)
Rad (112)
Schaumstoffblock
Abdeckung Motorlüfter (18)
Bedienungsgriff (97/98)

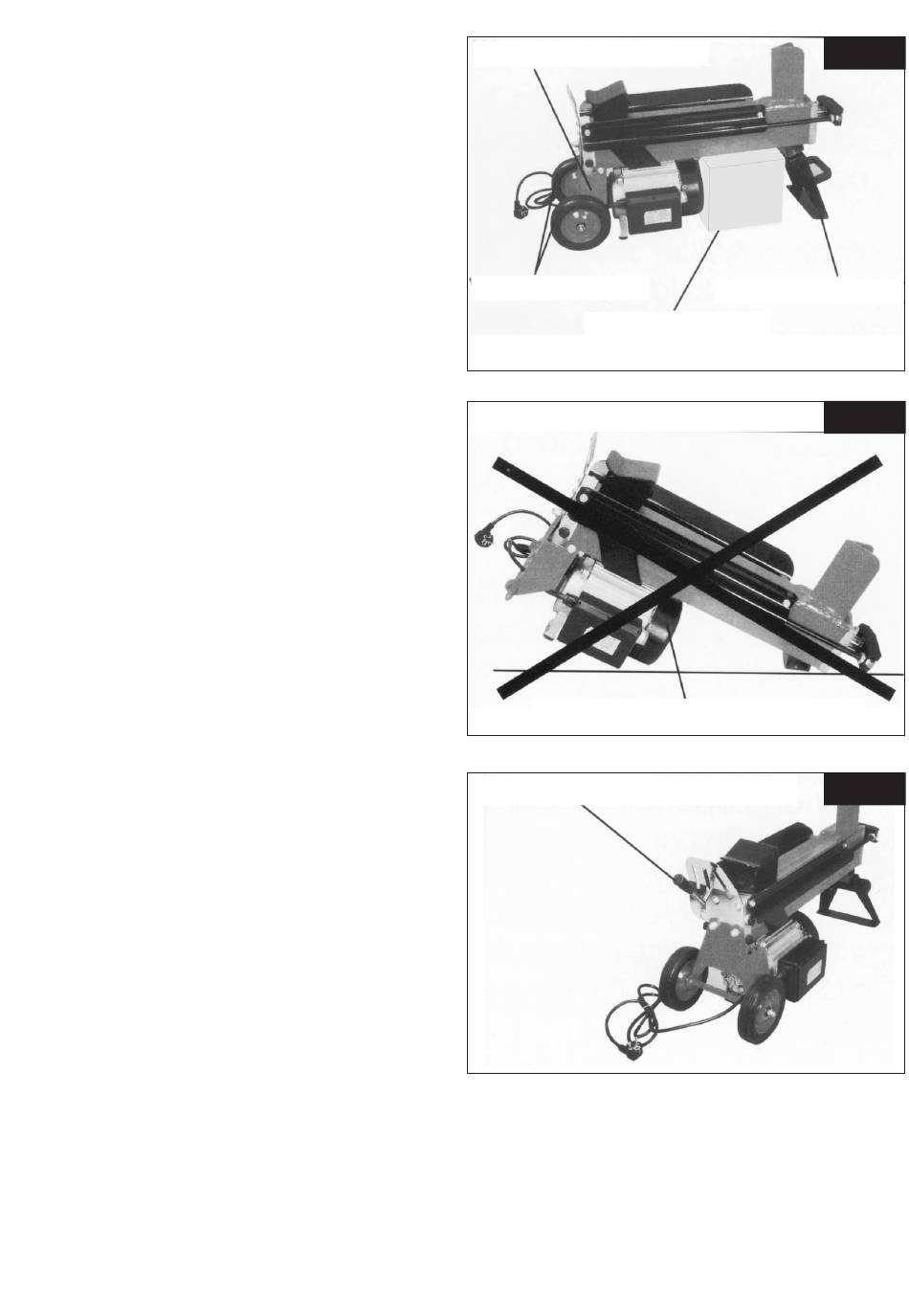

Abb. 3
Auflagefuß (72)
Abb. 4
Abb. 5
7
