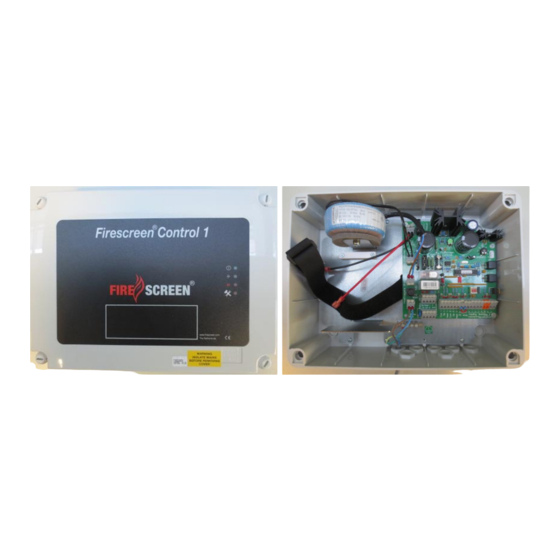

Simon Firescreen Control EFS Installationsanleitung
Verwandte Anleitungen für Simon Firescreen Control EFS
Inhaltszusammenfassung für Simon Firescreen Control EFS

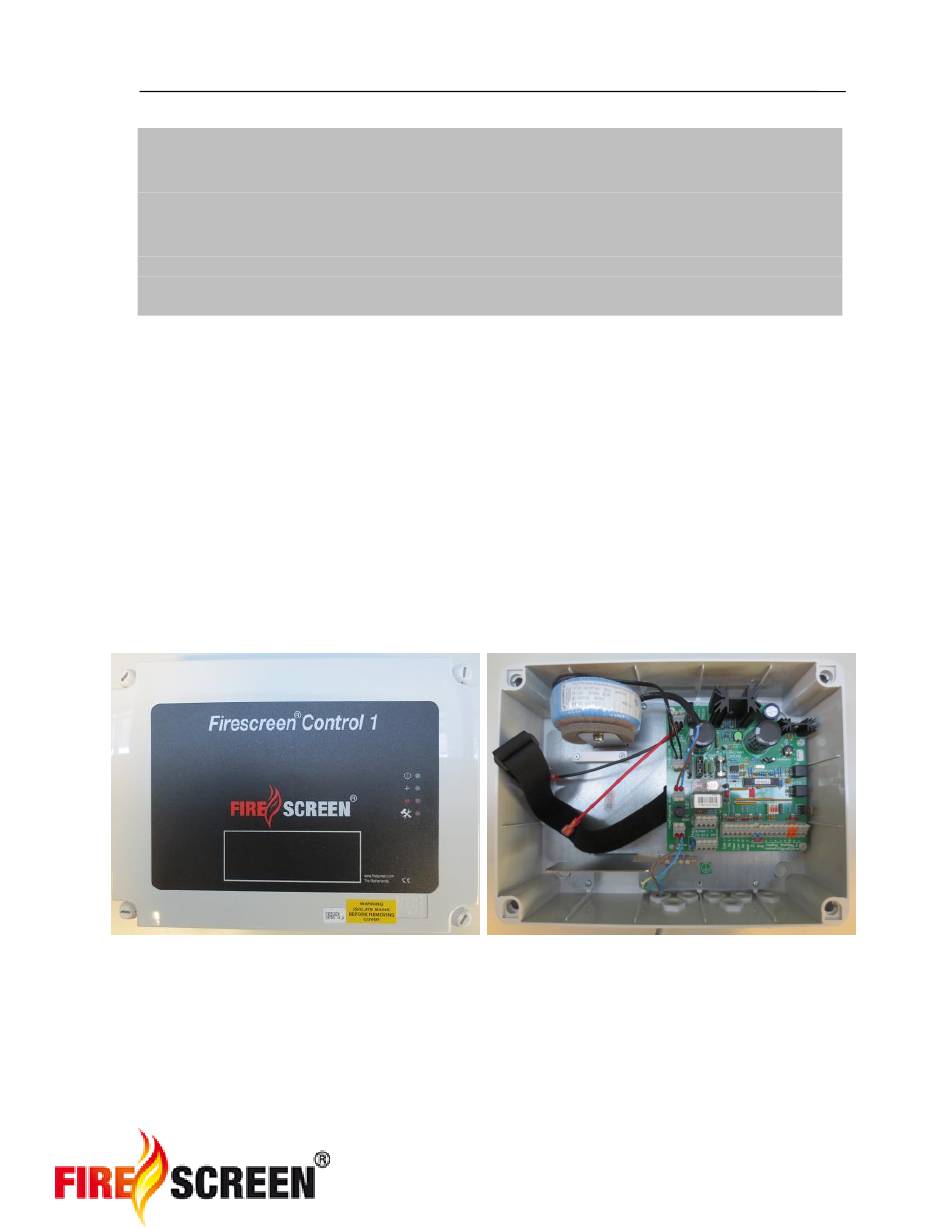

- Seite 1 ® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 ® Firescreen Control EFS Installationsanleitung zur ® Steuerung von Firescreen Control EFS – Electrical Fail Safe...
-
Seite 2: Inhaltsverzeichnis
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 EINLEITUNG ....................3 AUFBAU DER SCHALTUNG ..............4 ® Die Steuerleiterplatte Firescreen Control ................4 2.1.1 Speisungsteil ......................... 4 2.1.2 Verbindungsstücke ......................5 2.1.3 Steuerung ........................5 2.1.4 Rohrmotoransteuerungen ....................5 Die LED-Anzeige ........................ -
Seite 3: Einleitung
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 1. Einleitung ® Bei der Firescreen Control handelt es sich um eine Schaltung zur Steuerung von ® ® Firescreens . Mit der Firescreen Control ist es möglich, Rohrmotoren mit 24 V anzusteuern, die dafür sorgen, dass ein feuerbeständiger Rollschirm gehoben und gesenkt werden kann, um so Räume im Falle von Rauchentwicklung in verschiedene Abteile aufzuteilen und auf diese Weise besser gegen Feuer zu schützen. -
Seite 4: Aufbau Der Schaltung
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 2. Aufbau der Schaltung ® Steuerschaltung Firescreen Control folgenden Teilen zusammengebaut: der Steuerleiterplatte FC01 der Leiterplatte zur LED-Anzeige FCSC03 dem Ringkerntransformator zwei Akkus 12 V / 5,2 Ah in den folgenden Absätzen wird der Aufbau der genannten Teile erläutert. -
Seite 5: Verbindungsstücke
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 Die 230 V werden durch das Verbindungsstück ganz links entlang der Unterseite der Leiterplatte in die Steuerung eingespeist. Durch diese Glassicherung von 500 mAT direkt über diesem Verbindungsstück wird für einen primären Schutz des Ringkerntransformators gesorgt. -
Seite 6: Die Led-Anzeige
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 Die Rohrmotoransteuerungen erfolgen mit Hilfe von zwei Leiterplattenrelais, mit denen der / die Rohrmotor(en) gehoben und gesenkt werden kann / können. Die Detektion der Endschalter in dem Rohrmotor erfolgt auf der Grundlage einer Stromdetektion. Mit Hilfe eines mit dem Rohrmotor in Reihe geschalteten Messwiderstands und einem OpAmp- Verstärker wird die Spannung über den Widerstand in eine messbare Spannung durch den Mikrocontroller umgesetzt. -
Seite 7: Funktionsbeschreibung
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 3. Funktionsbeschreibung In diesem Kapitel wird die gesamte Funktionsweise der Steuerung beschrieben. 3.1 Bedienung des Schirms / der Schirme Für das Heben und Senken des Schirms gibt es die folgenden Möglichkeiten: ... -
Seite 8: Sicherheitseingang Fc-Stopp
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 Der Signalgeber wird mit Hilfe des Transistors geschaltet. Die Belastung, die maximal an diesem Ausgang angeschlossen wird, beträgt ungefähr 200 mA, wobei die Speisung der Rauchmelder und des Signalgebers nicht über 300 mA liegen darf. Die Bedingungen, bei denen die Signalgeber eingeschaltet sind: ... -
Seite 9: Einstellungen Dip-Schalter
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 3.6 Einstellungen DIP-Schalter Mit Hilfe des DIP-Schalters an der Leiterplatte können die folgenden Einstellungen vorgenommen werden: DIP-Schalter Funktionsstand AUS Funktionsstand AN MANUELLE REPARATUR AUTOMATISCHE REPARATUR * (LOKALER FEUERALARM) (Option) Nach dem Reset der Feuermeldeanlage (abgekürzt (Standard) FMA, FMZ) bewegt sich der Schirm automatisch zu Nachdem der Feueralarm zurückgesetzt wurde,... -
Seite 10: Montagerichtung Und Mechanische Belastung
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 4. Montagerichtung und mechanische Belastung ® Die Firescreen Control-Steuerkarte darf nur mit den Ösenbolzen in Richtung Boden montiert werden (siehe Abbildung 4.0). Dies hängt mit den Entlüftungsventilen in den Akkus zusammen, da bei einer falschen Montage Flüssigkeit anstatt von Gas ausgeblasen werden kann, wenn möglicherweise ein Fehler bei dem in der Steuerung integrierten Akkulader auftritt. -
Seite 11: Montage, Inbetriebnahme Und Wartung
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 5. Montage, Inbetriebnahme und Wartung Auf der Leiterplatte sind Lasttrennschalter in der Form von Blattsicherungen angebracht. Diese Sicherungen haben eine doppelte Funktion. Sie sind: Lasttrennschalter (Stromschalter) Für Sicherheit bei der Montage und bei Wartungsarbeiten. -
Seite 12: Technische Spezifizierungen
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 6. Technische Spezifizierungen Netzspannung Frequenz 230 V, 50 Hz zulässige Variation in der Netzspannung + 10 % max. (253 V) und - 5 % min. (218,5 V) maximal verbrauchte Leistung aus Netz 80 VA. -
Seite 13: Schaltplan
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 7. Schaltplan 24Vac L1 N max. 300mA totaal Trafo. Prim. Voeding + In - + - + - + L1 N + - + - Voeding 230Vac Dip-switch 2 On... -
Seite 14: Störungen Und Häufig Gestellte Fragen
® Firescreen Control EFS Version V9.20 & V9.21 Juli 2015 8. Störungen und häufig gestellte Fragen Störungen / FAQ: Schirm ist zu und geht nicht mehr auf? · Kontrollieren Sie, ob der Feueralarm aktiv ist (rote LED muss aus sein) Schirm ist spontan geschlossen? ·...
