Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie
wichtige Hinweise, um die Ästhetik und Funktionalität Ihres Gerätes erhalten zu können.
Weitere Informationen zu den Produkten finden Sie auf der Internetseite www.smeg.com.
Inhaltsverzeichnis
106
106
110
110
110
111
111
111
112
112
112
116
116
117
118
118
127
127
127
127
128
129
129
129
133
134
138
105
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Smeg SE364EMTB
Inhaltszusammenfassung für Smeg SE364EMTB
-
Seite 1: Inhaltsverzeichnis
5.4 Elektrischer Anschluss 5.5 Für den Installateur Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie wichtige Hinweise, um die Ästhetik und Funktionalität Ihres Gerätes erhalten zu können. Weitere Informationen zu den Produkten finden Sie auf der Internetseite www.smeg.com. -
Seite 2: Hinweise
Hinweise 1 Hinweise • Kinder unter 8 Jahren dürfen sich nicht in der Nähe des Gerätes 1.1 Allgemeine Sicherheitshinweise aufhalten, wenn sie nicht beaufsichtigt werden. Personenschäden • Während des Betriebs Kinder • Das Gerät und seine unter 8 Jahren nicht in der Nähe zugänglichen Teile erhitzen sich des Gerätes lassen. - Seite 3 Hinweise • Während des Betriebs keine • Die Installation und die Gegenstände aus Metall wie Wartungseingriffe müssen von Geschirr oder Besteck auf das qualifiziertem Fachpersonal und Kochfeld legen, denn sie könnten unter Berücksichtigung der sich überhitzen. geltenden Normen vorgenommen werden. •...
- Seite 4 Hinweise • Das Gerät während • Auf keinen Fall Materialien oder Garvorgängen, bei denen Fette Substanzen legen, die schmelzen oder Öle freigegeben werden können (Kunststoff oder Alufolie). können, nicht unbeaufsichtigt • Keine leeren Töpfe oder Pfannen lassen, da sich diese durch auf die eingeschalteten Überhitzung entzünden können.
- Seite 5 Hinweise • Um mögliche Überhitzungen zu • Unbedingt vermeiden, dass feste vermeiden, darf das Gerät nicht und schwere Gegenstände auf hinter einer dekorativen Tür oder die Kochfläche fallen. einer Platte installiert werden. • Das Kochfeld nicht benutzen, • Der Stromanschluss darf nur von wenn ein eventuell darunter zugelassenem technischem installierter Backofen einen...
-
Seite 6: Zweck Des Gerätes
Hinweise 1.2 Zweck des Gerätes 1.4 Entsorgung Dieses Gerät muss getrennt von • Das Gerät ist zum Garen von anderen Abfällen entsorgt werden Speisen in Privathaushalten (Richtlinien 2002/95/EG, 2002/ bestimmt. Jeder andere Gebrauch 96/EG, 2003/108/EG). Dieses Gerät wird als zweckwidrig angesehen. enthält, gemäß... -
Seite 7: Typenschild
Hinweise 1.7 Wie man dieses Die Verpackung unserer Produkte ist aus recyclingfähigem und umweltfreundlichem Bedienungshandbuch lesen muss Material gefertigt. In diesem Bedienungshandbuch werden • Die Verpackungsmaterialien bei die folgenden Konventionen verwendet: geeigneten Sammelstellen abgeben. Hinweise Verpackungen aus Plastik Allgemeine Informationen über Erstickungsgefahr dieses Bedienungshandbuch, die Sicherheit und die Entsorgung. -
Seite 8: Beschreibung

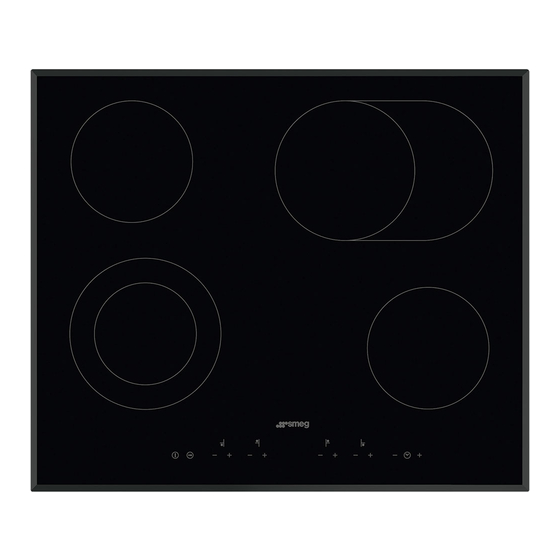

Beschreibung 2 Beschreibung 2.1 Allgemeine Beschreibung Das Gerät verfügt über Kochzonen mit je nach Modell verschiedenen Durchmessern und Leistungen. Die Position und die Hitze der Kochzonen sind auf die auf das Glas gezeichneten Durchmesser beschränkt. Die HIGH-LIGHT-Kochzonen schalten nach einigen Sekunden ein und die Erwärmung kann mit den auf der Bedienblende angeordneten Bedienelementen gesteuert werden. - Seite 9 Beschreibung Mit geraden Kanten 60 cm 77 cm 90 cm...
- Seite 10 Beschreibung Mit abgeschrägten Kanten 30 cm 60 cm...
- Seite 11 Beschreibung 77 cm 90 cm Max. Max. Max. Außen- Innen- Mittlerer Leistungs- Leistungs- Leistungs- Zone Durchmesser Durchmesser Durchmesser Aufnahme Aufnahme Aufnahme (mm) (mm) (mm) (W)* (W)* (W)* 1200 2000 1800 2700 1950 1050 2200 1000 Ovale Platte 2200 1400 2000 1700 Ovale Platte 2000...
-
Seite 12: Symbole
Beschreibung 2.3 Symbole 2.4 Verfügbares Zubehör Schaber ON-/OFF-Taste Das Kochfeld ein- oder ausschalten. Taste zur Bediensperre Ein 3 Sekunden langes Drücken dieser Taste aktiviert oder deaktiviert die Bediensperrre. Zur Reinigung des Kochfeldes. Taste Erhöhen Das Backofenzubehör, das mit den Lebensmitteln in Berührung Erhöht den Wert der Leistungsstufe oder die kommen kann, ist aus Materialien Garzeit. -
Seite 13: Gebrauch
Gebrauch 3 Gebrauch Übermäßige Temperatur Übermäßige Temperatur Brand- oder Explosionsgefahr Verbrennungsgefahr • Keine entflammbaren Materialien in der • Während des Gebrauchs die Hände mit Nähe des Gerätes oder direkt unter Schutzhandschuhen schützen. dem Kochfeld aufbewahren bzw. • Die Oberflächen des Kochfeldes benutzen. -
Seite 14: Vorhergehende Eingriffe
Gebrauch 3.1 Vorhergehende Eingriffe 3.2 Verwendung des Kochfeldes Um die während der Werkverarbeitung Alle Bedien- und Kontrollvorrichtungen des eventuell entstandene Feuchtigkeit zu Gerätes befinden sich auf der entfernen und die vollkommene Bedienblende. Das Kochfeld wird über die Funktionstüchtigkeit der elektronischen Touch-Control Sensortasten bedient. - Seite 15 Gebrauch Einschalten der einzelnen Kochzone Einschalten der Zweikreis-Kochzone 1. Nach Einschalten des Kochfeldes die 1. Nach Einstellung der Höchstleistung Tasten Erhöhen , drücken, um die oder , die Tasten Erhöhen gewünschte Kochzone zu aktivieren. Im drücken. Im Display leuchtet neben der Display erscheint das Symbol Leistung ein Punkt auf, der anzeigt, dass die Zweikreis-Kochzone...
- Seite 16 Gebrauch Einschalten der Dreikreis-Kochzone Restwärme Solange die Kochzone nach dem 1. Nach Einstellung der Höchstleistung Abschalten noch warm ist, wird im Display oder , die Tasten Erhöhen angezeigt. drücken. Im Display leuchtet neben der Leistung ein Punkt auf, der anzeigt, dass Übermäßige Temperatur die innere Kochzone oder...
- Seite 17 Gebrauch Bediensperre 2. Gleichzeitig die Tasten Erhöhen Die Bediensperre ist eine Vorrichtung, die und Verringern der Kochzonen, das Gerät vor nicht gewolltem oder bei denen die Funktion des unsachgemäßem Gebrauch schützt. Die für Heizbeschleunigers aktiviert werden eine unvorhergesehene Abänderung der soll, drücken.
- Seite 18 Gebrauch Minutenzähler (nur bei einigen Minutenzähler mit Abschaltautomatik Modellen) (nur bei einigen Modellen) Mit dieser Funktion kann ein Minutenzähler Mit dieser Funktion kann die eingestellt werden, der nach Ablauf der Abschaltautomatik für jede einzelne voreingestellten Zeit (zwischen 1 und 99 Kochzone programmiert werden, die nach Minuten) ein akustisches Signal aussendet.
- Seite 19 Gebrauch Bei der ersten Installation und innerhalb von Wenn der Minutenzähler mit zwei Minuten nach Anschluss des Abschaltautomatik ohne aktive Kochfeldes an das Stromnetz die Tasten Kochzone aktiviert wird, verhält er Erhöhen und Verringern sich wie ein normaler ersten Kochzone (neben dem Symbol Minutenzähler.
- Seite 20 Gebrauch Ratschläge zur Energieeinsparung • Einen Topf wählen, dessen Größe der Menge des Kochguts entspricht. Ein • Der Durchmesser des Topfbodens muss großer, aber halbleerer Topf bedeutet dem Durchmesser der Kochzone Energieverschwendung. entsprechen. • Keine Töpfe aus Gusseisen oder mit rauem Boden verwenden.
- Seite 21 Gebrauch Tabelle der Garvorgänge Leistungs- Zubereitungsart Geeignet für... Stufen OFF - Stellung Warmhalteplatte Aufwärmen von Speisen Weiterkochen kleiner Speisemengen Schmelzen von Butter, Schokolade o. Ä. (niedrigste Leistung) Beibehaltung des Siedepunktes bei Weiterkochen kleiner Speisemengen geringer Wassermenge. Schlagen von Saucen mit Butter oder Eigelb. Aufwärmen von festen und flüssigen Speisen.
- Seite 22 Gebrauch Begrenzung der Garzeit Überhitzungsschutz Das Kochfeld verfügt über eine Wird das Kochfeld über längere Zeit bei automatische Vorrichtung zur Begrenzung voller Leistung benutzt, kann die Elektronik der Betriebsdauer. Schwierigkeiten beim Abkühlen zeigen, falls die Umgebungstemperatur hoch ist. Sofern die Einstellungen der Kochzone nicht abgeändert werden, ist die maximale In diesem Fall wird eine Vorrichtung Betriebsdauer einer jeden Kochzone von...
-
Seite 23: Reinigung Und Wartung
Reinigung und Wartung 4 Reinigung und Wartung 4.2 Wöchentliche Reinigung Das Kochfeld einmal pro Woche mit einem Unsachgemäßer Gebrauch handelsüblichen Glasreiniger reinigen und Gefahr von Schäden an den pflegen. Dabei immer die Herstellerhinweise Oberflächen beachten. Das in diesen Produkten enthaltene Silikon bildet einen flüssigkeits- und •... -
Seite 24: Was Tun, Wenn
Reinigung und Wartung Es können sich auch glänzende Stellen Die Kochergebnisse sind nicht zufrieden bilden, die auf die Reibung der Topfböden stellend: und die Verwendung nicht geeigneter • Sicherstellen, dass die Gartemperatur Reinigungsmittel zurückzuführen sind. Es ist nicht zu hoch oder zu niedrig ist. schwierig, die Verunreinigungen mit einem Das Kochfeld qualmt: üblichen Reinigungsmittel zu entfernen. -
Seite 25: Installation
Installation 5 Installation 5.2 Aussparung auf der Arbeitsplatte Der folgende Eingriff benötigt 5.1 Sicherheitshinweise Maurer- und/oder Schreinerarbeiten Entwicklung von Wärme während und ist deshalb von spezialisiertem des Gerätebetriebs Fachpersonal vorzunehmen. Brandgefahr Die Installation kann in Konstruktionen aus den verschiedensten Materialien •... - Seite 26 Installation Modell mit abgeschrägten Kanten Kochfelddichtung Um das Eindringen von Flüssigkeiten zwischen dem Rahmen des Kochfeldes und der Arbeitsplatte zu verhindern, muss die beigefügte Dichtung vor der Montage des gesamten Kochfeldrandes entlang angebracht werden. Das Kochfeld nicht mit Silikon befestigen. Andernfalls wäre es nicht möglich, das Kochfeld ohne Beschädigungen abzunehmen.
- Seite 27 Installation Kochfelder mit geraden Rand Diese Art von Kochfeld erfordert eine zusätzliche Fräsung der Einrastöffnung, wenn das Kochfeld bündig mit der Arbeitsplatte eingebaut werden soll. min. min. min. min. 20÷60 Nach dem Auftragen der selbstklebenden Dichtung (A) auf der Glasoberfläche und dem Positionieren sowie Befestigen des Kochfeldes, müssen die Ränder mit Silikon (B) ausgefüllt und bei einem Übertreten...
- Seite 28 Installation Befestigungsklemmen Befestigungsbügel Für eine optimale Befestigung und • Die Befestigungsbügel in die an den Zentrierung müssen die Federn wie folgend Seiten des unteren Gehäuses beschrieben angebracht werden: befindlichen Löcher einschrauben, um das Kochfeld an der Struktur zu 1. Die Federn durch leichten Druck befestigen.
-
Seite 29: Einbau
Installation 5.3 Einbau Auf neutralem Hohlraum oder Schubladen Auf eingebautem Backofen Falls sich andere Möbelstücke Der Abstand zwischen dem Kochfeld und (Seitenwände, Schubladen usw.), den Küchenmöbeln oder Einbaugeräten Geschirrspüler oder Kühlschrank unter dem muss eine ausreichende Luftzirkulation Kochfeld befinden, muss in einem gewährleisten. -
Seite 30: Elektrischer Anschluss
Installation 5.4 Elektrischer Anschluss Allgemeine Informationen Sicherstellen, dass sich die Eigenschaften Elektrische Spannung des Stromnetzes für die Daten auf dem Stromschlaggefahr Typenschild eignen. Das Typenschild mit den technischen Daten, • Der Stromanschluss darf nur von der Seriennummer und dem Prüfzeichen zugelassenem technischem Personal befindet sich gut sichtbar am Gerät. - Seite 31 Installation Modelle von 60 cm: 220-240 V 1N~ • 380-415 V 2N~ • 220-240 V 2~ • 220-240 V 3~ Das unten abgebildete Schema zeigt die Das mitgelieferte fünfpolige Kabel 5 x Unterseite der Anschlussklemme ohne 2,5 mm² benutzen. angeschlossene Kabel. Die Anschlüsse zwischen den Klemmen 2 und 3 und den Klemmen 4 und 5 müssen immer bestehen.
- Seite 32 Installation Modelle von 60 - 77 - 90 cm: Das unten abgebildete Schema zeigt die Unterseite der Anschlussklemme ohne angeschlossene Kabel. Der Anschluss zwischen den Klemmen 4 und 5 muss immer bestehen. • 220-240 V 1N~ Das mitgelieferte dreipolige Kabel 3 x 6 mm² benutzen.
- Seite 33 Installation Bei Austausch des Kabels kann das Gerät Modelle von 60 - 90 cm (beschränkt auf auch auf folgende Weise in Betrieb gesetzt 3 kW): werden: • 380-415 V 2N~ Vierpoliges Kabel 4 x 4 mm². • 220-240 V 3~ Vierpoliges Kabel 4 x 4 mm².
-
Seite 34: Für Den Installateur
Installation Fixer Anschluss Abnahmeprüfung An der Speiseleitung einen allpoligen Nach erfolgter Installation eine kurze Trennschalter gemäß der Prüfung vornehmen. Wenn das Gerät nicht Installationsrichtlinien vorsehen. ordnungsgemäß funktioniert, das nächstliegende Kundendienstzentrum zu Der Trennschalter muss sich an einer gut Rate ziehen. erreichbaren Stelle in Gerätenähe befinden.
