A
B

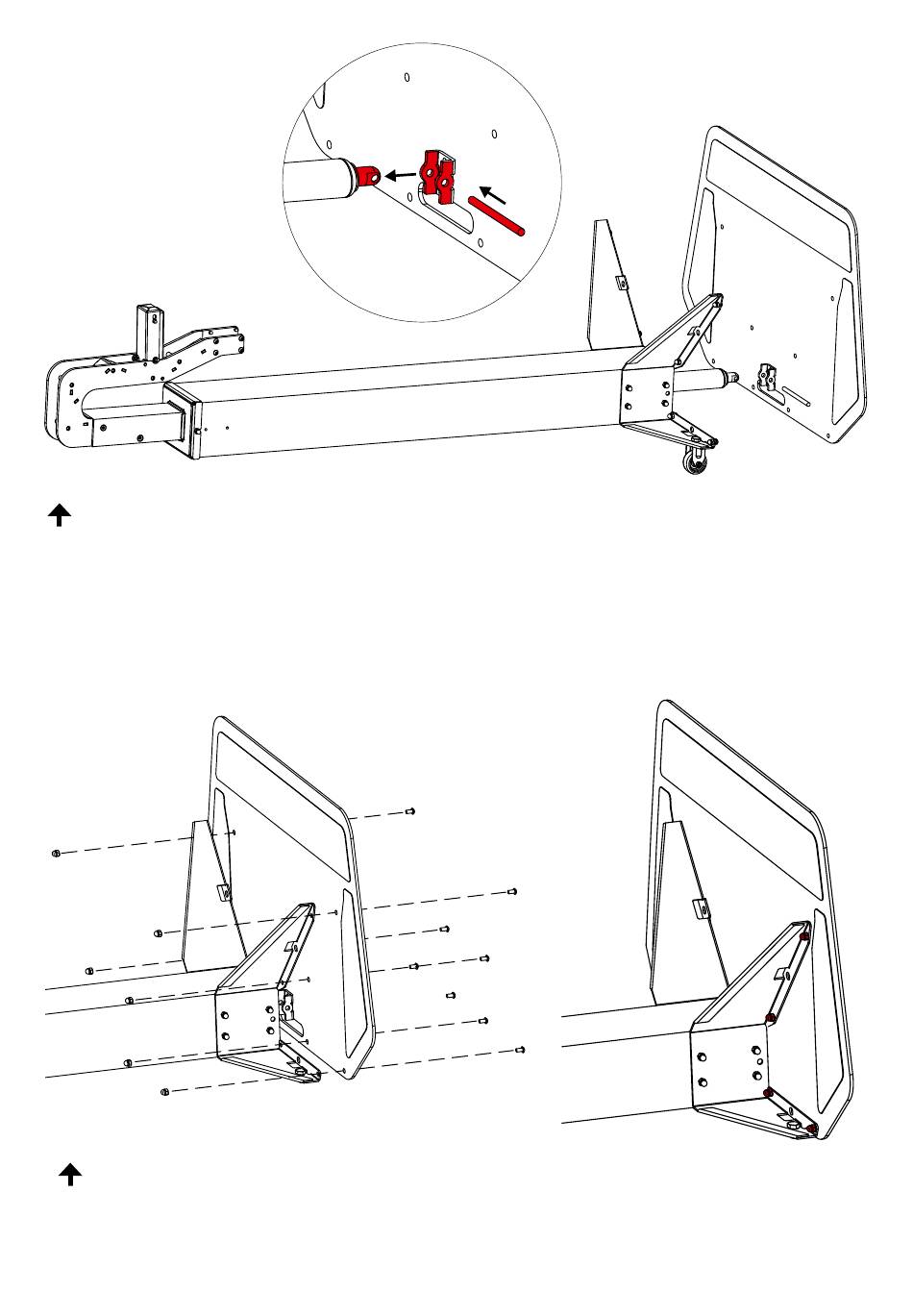

Bodenplatte ⑪ ist schwer. Diese mit gutem Griff aus Verpackung nehmen, senkrecht mit
Rückseite auf den Boden stellen und die vormontierten Führungsrohre incl. gesamten Kopf-
teil in Position zur Bodenplatte bringen.
Nun Bolzen (d=8mm) in Bodenplatte und Gasfeder einführen und mittig ausrichten. Bolzen
bedarf keiner axialen Sicherung.
Bodenplatte ⑪ in Endlage zu den Stützwinkeln ⑩ bringen und mit Linsenkopfschrauben und
Hutmuttern zueinander befestigen. Dann die Stützwinkel endfest an das äußere Führungsrohr
verschrauben.
8
