MONTAGE IHRES ADDITIVE SPEEDLIFT EVO
Wir empfehlen die Montage mit zwei Personen durchzuführen.

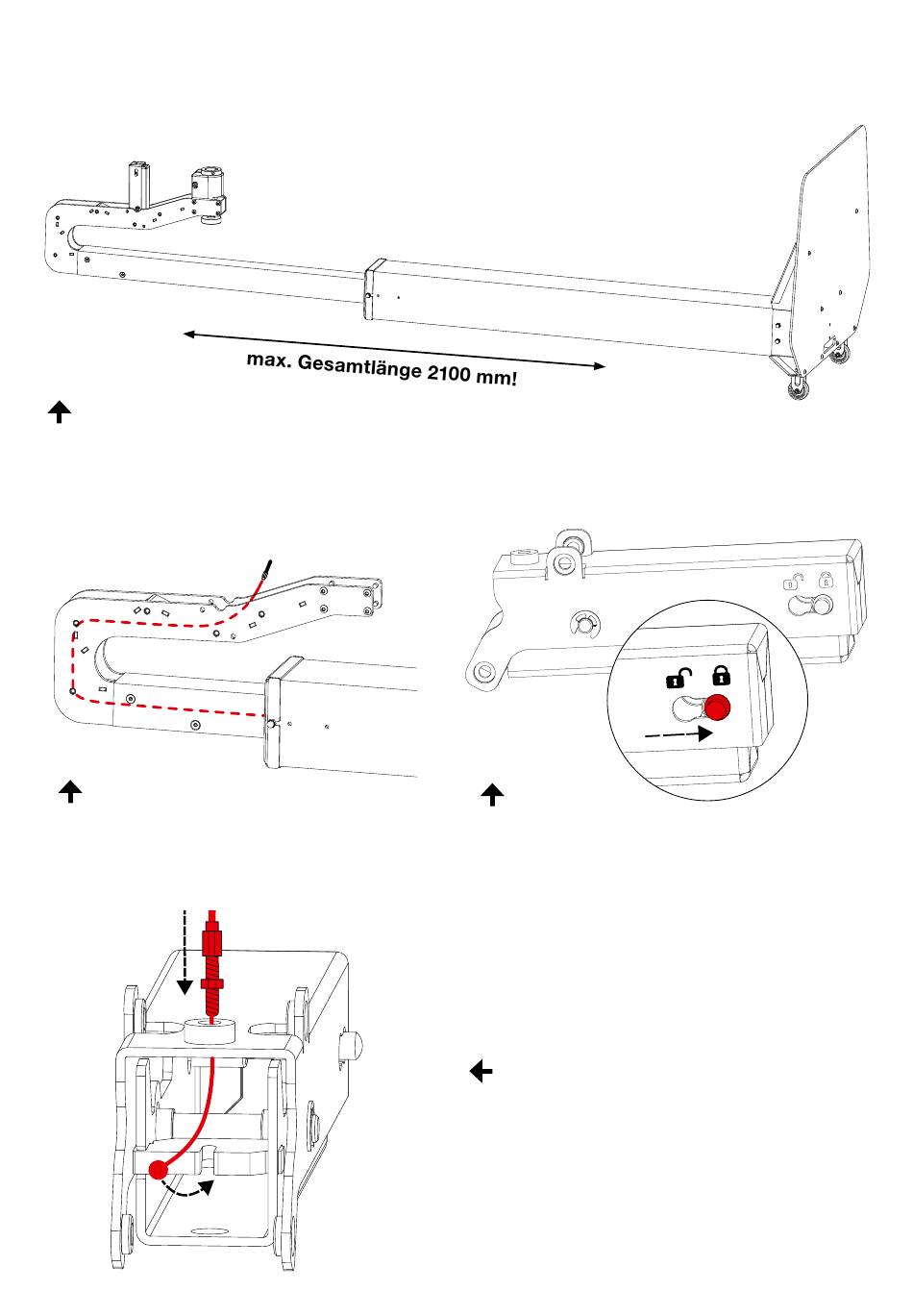

Achtung! Kolbenstange kann maximal 800 mm ausfahren (max. Gesamtlänge 2100mm).
Montageplatz so wählen, dass sich der Montageständer komplett entfalten kann.
Ständer ohne Bodenplatte aus Verpackung
nehmen und mit Rückseite auf den Boden
legen.
6
Nun die Betätigungseinheit nehmen und den
Verriegelungsbolzen in verriegelte Position
bringen (Symbol „Schloss geschlossen").
Dann die Gewindehülse des Bowdenzugs
in Pfeilrichtung in das Gewinde der Betäti-
gungseinheit einschrauben, den Kugelnippel
einlegen, Seil auf Spannung bringen und mit
der aufgefädelten Mutter die Gewindehülse
kontern.
