BNC-Buch se zum An schluß
externer A ntennen (o ptional)
Kanal 1
Funktionszuordnung s. Kap. 5.2 ff

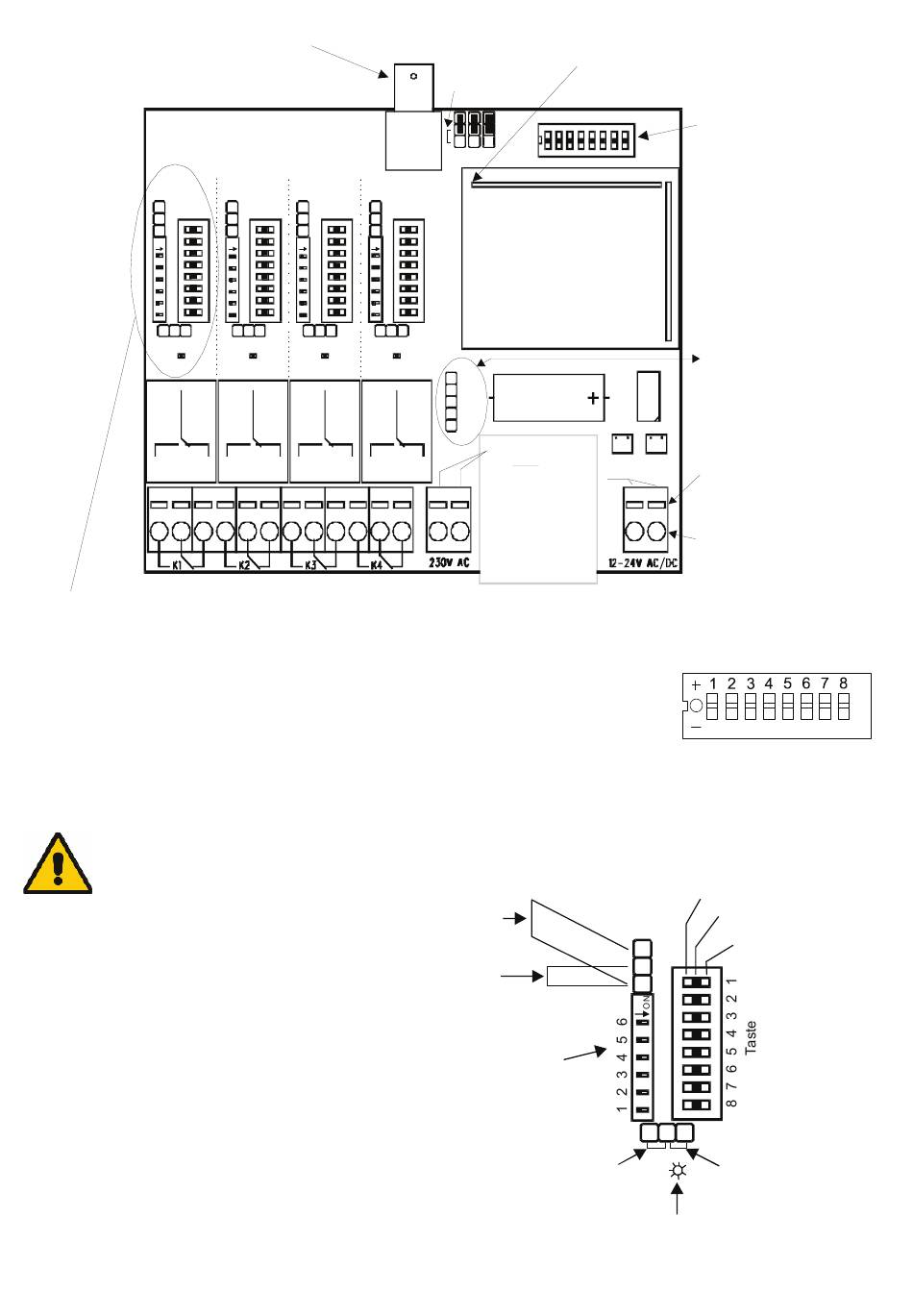

Bild 1: Funktionsübersicht Empfänger
5.1
Individuelle Codeeinstellung / Funkadressierung
Der Empfänger besitzt einen 8-poligen TRI-DIP-Schalter zur Funkadressierung.
Hierüber wird der individuelle Funk-Code aus 6561 Möglichkeiten dem Sender angepasst.
Die acht kleinen Schiebeschalter oberhalb des Empfangsmoduls haben 3 Schaltstellungen ( + / - / 0 ), die ab Werk alle in
Mittelstellung stehen.
Damit eine ungewollte Auslösung durch andere Sender verhindert wird, sollte vor dem Einsatz ein individueller Code durch Verändern
einer oder mehrerer der Schalterstellungen gewählt werden!
Achtung:
Der Funk-Code des Empfängers muss mit der Codierung des verwendeten Senders unbedingt übereinstimmen
(gleiche Schalterstellungen)
5.2
Funktionszuordnung (Auswahlfeld)
Für jedes der 4 Relais werden die Funktionen (ein- oder
ausschalten), die Timerzeit und Tastenzuordnung über ein
separates Auswahlfeld entsprechend der gewünschten
Anwendung eingestellt. Zur Funktionskontrolle zeigt eine
LED den Zustand der Relais an.
Kanal 2
Kana l 3
Kanal 4
B ei Ve rwe n d un g de s B N C -An sc h lu ss e s m u ß
d i e i nte rn e A nt en ne hi er au fg etr en nt w erd en !
SET=TX73-RES
1 2 3 4 5 6 7 8
+
0
-
1
2 3
HF-Empfänger
OC4
OC3
OC2
OC1
+10V
Net zspannun g 230 V AC
oder
12 - 24 V AC/DC
Verbindung
schaltet aus
Verbindung
schaltet ein
Zeiteinstellung
siehe Tabelle x
Jumperposition
Timer
Bild 2: Auswahlfeld zur Funktionszuordnung jedes Relais
- 3 -
Funkadressierung
wie beim Sender
s. Kap. 5.1
LED-Ausgänge
s. Kap. 5.3
Schraubendreher zum
Öff nen der Kon takte
ein stecken
Anschlußkabel einführen
(ca. 8 mm abisoliert)
Taste schaltet Relais aus
Taste hat keine Funktion
Taste schaltet Relais ein
-
+
Jumperposition
Toggle
LED-Kontrolle
für aktives Relais
