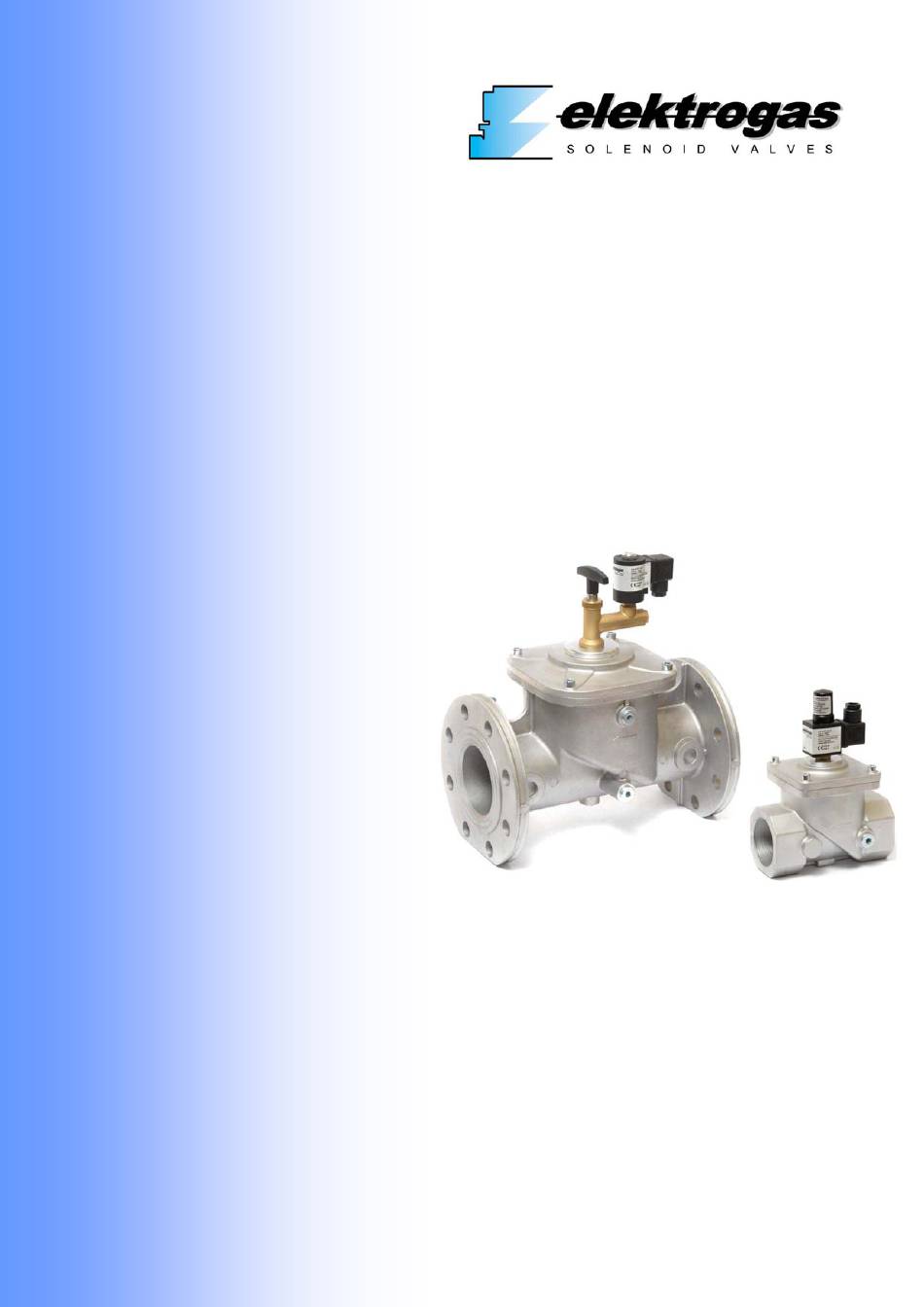

- Seite 1 EVRM-NA EVRM-6NA Sicherheits-Magnetventile für Gas Manuelle Rückstellung - stromlos geöffnet DN10 … DN300 delta-elektrogas.com EE167 -0514...
-
Seite 2: Sicherheits-Magnetventil Für Gas
Normen und Zulassungen ........9 Installation und Wartung ........10 Beschreibung Das Ventil Typ EVRM-NA /6NA ist ein stromlos geöffnetes Sicherheits-Magnetventil mit manueller Rückstellung. In Verbindung mit einem order mehreren Gasdetektoren oder Alarmgebern für Kohlenmonoxidgas kann es im Gefahrenfall eine Gasleitung absperren. -
Seite 3: Funktion Und Anwendung
Funktion und Anwendung Das Ventil Typ EVRM-NA /6NA ist ein stromlos offenes Sicherheitsventil mit manueller Rückstellung. Daher ist ein manueller Eingriff zum Öffnen des Ventils und dessen Arretierung in dieser Position notwendig. Wird an den Mechanismus Spannung vom Netz oder durch Entladung eines Kondensators infolge Auslösung eines Gasdetektors angelegt, erfolgt eine... -
Seite 4: Technische Daten
ELEKTROGAS – TECHNISCHE BESCHREIBUNG Technische Daten Tab. 1 Anschlüsse Gasgewinde ISO 7/1 von Rp3/8 bis Rp2½ Flansch PN16 – ISO 7005 von DN40 bis DN300 Betriebsspannung 230 VAC 50/60 Hz 110 VAC 50/60 Hz 24 VAC; 24 VDC 12 VDC Zul. - Seite 5 ELEKTROGAS – TECHNISCHE BESCHREIBUNG Bild 3 Tab. 2 Material und Leistungs- Durchfluß- Gewicht Anschlüsse aufnahme faktor Kvs äußere Abmessungen [mm] bei 230 VAC [m³/h] [Kg] CuZn AlSi Rp 3/8 Rp 1/2 G 3/4 Rp 3/8 Rp 1/2 Rp 3/4 Rp 1...
-
Seite 6: Durchflußcharakteristik
ELEKTROGAS – TECHNISCHE BESCHREIBUNG Durchflußcharakteristik (Druckverlust) Formel zur Umrechnung vom Luft in andere Gase Tab. 3 Gastyp Spezifisches Gewicht ρ [Kg/m³] Luft 1,25 1,00 Luft Erdgas 0,80 1,25 Stadtgas 0,57 1,48 Flüssiggas (gasförmig) 2,08 0,77 15°C, 1013 mbar, trocken... - Seite 7 ELEKTROGAS – TECHNISCHE BESCHREIBUNG Wenn der im Diagramm abgelesene Durchsatz auf den Arbeitsdruck anstatt auf Normbedingungen bezogen werden soll, dann ist der aus dem Diagramm abgelesene Druckverlust ∆p mit dem Faktor: (1+ relativer Druck in bar) zu multiplizieren. Beispiel: Bei einem 2” Magnetventil mit einem Luftdurchsatz von 80 Nm³/h beträgt der Druckabfall ∆p = 5 mbar.
-
Seite 8: Bestellinformation
ELEKTROGAS – TECHNISCHE BESCHREIBUNG Bestell- information Tab.4 Zusätzlicher Code für spezielle Spannungen Bezeichnung (230VAC) Anschlüsse 110 VAC 24 VDC-22W 12 VDC-12W ( 12 VDC-22W 24 V AC/DC ( 600 mbar 6 bar EVRMNA0O EVRM6NA0O Rp 3/8 Messing EVRMNA1O EVRM6NA1O Rp 1/2 Messing... -
Seite 9: Installation Und Wartung
ELEKTROGAS – TECHNISCHE BESCHREIBUNG Installation und Wartung Um sowohl eine einwandfreie und sichere Funktion als auch eine lange Lebensdauer des Ventils zu gewährleisten, beachten Sie besonders die folgenden Empfehlungen bei der Planung der Anlage, in das Ventil eingebaut werden soll: ... -
Seite 10: Normen Und Zulassungen
Das Qualitätssicherungssystem ist zertifiziert nach UNI EN ISO 9001 und die Überwachung wird von der ausstellenden Organisation durchgeführt: Kiwa Gastec Italia Spa. Via Treviso, 32/34 I- 31020 San Vendemiano (TV) Elektrogas is a brand name of: Elettromeccanica Delta S.p.A. Via Trieste 132 31030 Arcade (TV) – ITALY tel +39 0422 874068 fax +39 0422 874048 www.delta-elektrogas.com...
