INSTALLATIONSANLEITUNG
KCIEN-KCIENSBP
Hintergrundbeleuchtete Kodetastatur mit integrierter Elektronik

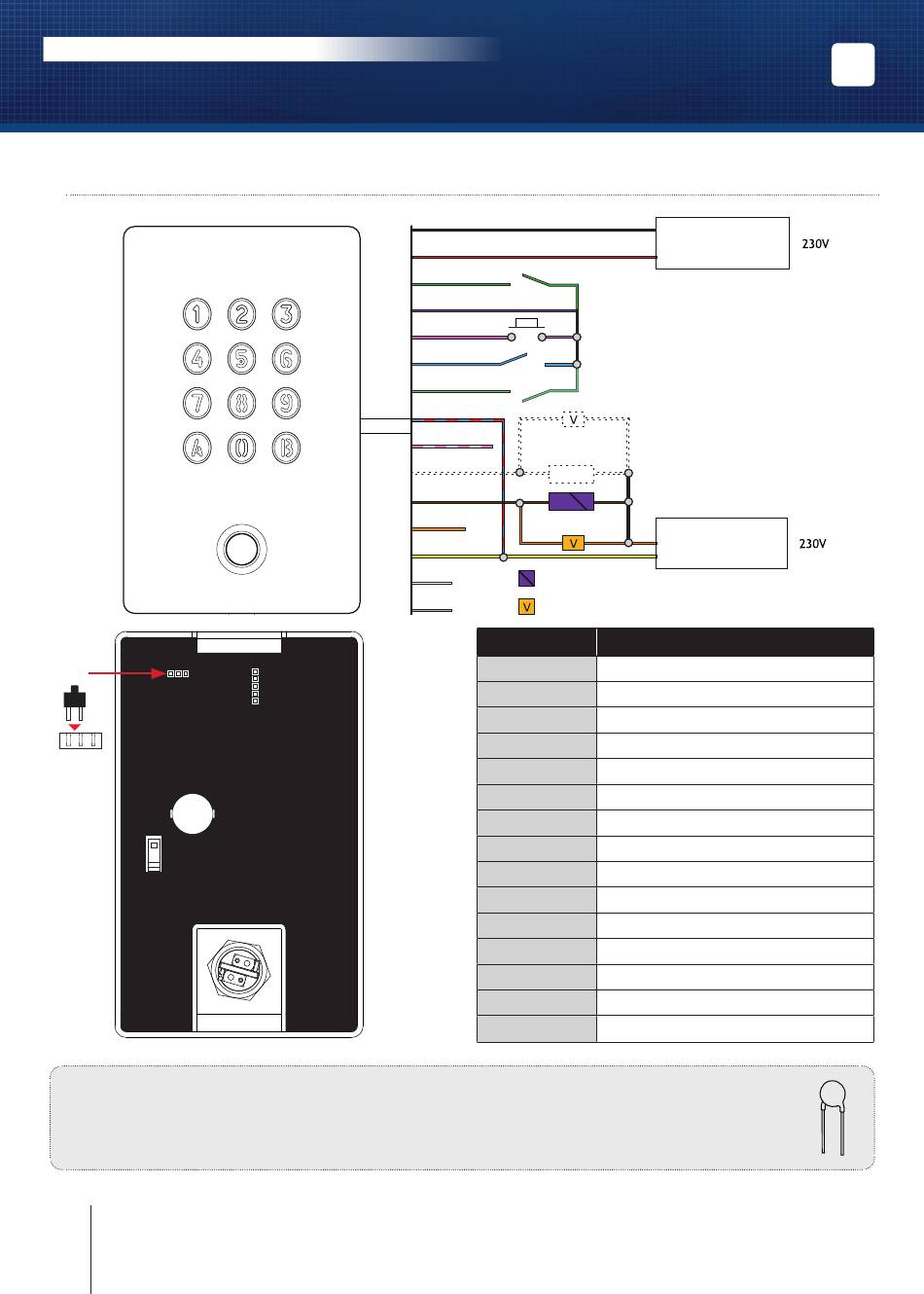

5] ANSCHLUSSPLÄNE
KCIEN
KCIENSBP
Vorderseite
ST3
Rück-
setzung
KCIEN
KCIENSBP
Rückseite
Dieses Produkt wurde zusammen mit einem Varistor geliefert.
Derjenige muss direkt auf die Klemmen des Türöffners (Haftmagnet, Motor, usw..) angeschlossen werden. Wenn
das Gerät mit mehreren Türöffnern läuft, muss jeder Türöffner dann auch mit einem Varistor ausgerüstet werden.
Der Varistor beschränkt die vom Türöffnersspullbetrieb herbeigeführten Űberspannungen (Selbstinduktionseffekt).
Falls das benutzte Haftmagnet ein "Shear Lock" ist, muss dasjenige mit einer eigenen von der KCIEN-KCIENSBP
unabhängigen Versorgung gespeist werden.
cdvi.ch
4
cdvigroup.com
Schwarz
Rot
Dunkelgrün
H2
Violett
Rosa
Hellblau
Hellgrün
H1
Blau rot
Rosa grau
Haftmagnet
Grün weiss
Braun
Orange
Türöffner
Gelb
Weiss
Arbeitsstrom-Türöffner
Grau
Varistor
Sorties
Schwarz
Rot
Rosa
Violett
Dunkelgrün
Grün weiss
Blau rot
Rosa grau
Orange
Gelb
Braun
Hellblau
Hellgrün
Weiss
Grau
Stromversorgung
12 bis 24VAC
oder
12 bis 48VDC
Stromversorgung
Seite Leistungssteue-
rung
Correspondance
Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
Ausgangstaste Relais 1
Gemein
Uhrcontact H2
Ruhkontakt Relais 2
Gemein Relais 2
Arbeitskontakt Relais 2
Ruhkontakt Relais 1
Gemein Relais 1
Arbeitskontakt Relais 1
Uhrkontakt Aussentaste H1
Benutzercode-Änderung
Ziehschutz
Ziehschutz
DE
