BND-Kaffeestudio GmbH - Blockfeldstraße 16 - 67112 Mutterstadt
Ersatzteile und Zubehör für Kaffeevollautomaten
Reparaturanleitung Gehäuse öffnen für Melitta Kaffeevollautomaten
Wichtig!
Vor dem Öffnen elektrischer Geräte immer den Netzstecker ziehen!
In dieser Anleitung wird gezeigt wie man bei Melitta Kaffeevollautomaten
das Gehäuse öffnet und zerlegt.
Benötigtes Werkzeug:
Torx-Schraubendreher TX10 und ein kleiner Schlitz-Schraubendreher
Optional das Keile-Set
https://www.juraprofi.de/Werkzeug-und-Silikonfett/Demontage-
Keile-fuer-Siemens-EQ-und-Bosch-Vero::11683.html
Alle Ersatzteile für die Reparatur Ihres Jura Kaffeevollautomaten online und vor
Ort kaufen bei BND-Kaffeestudio Mutterstadt:
https://www.juraprofi.de/Melitta-Ersatzteile:::914.html
Seite 1 von 8
Werbung
Verwandte Anleitungen für Melitta Caffeo
Inhaltszusammenfassung für Melitta Caffeo

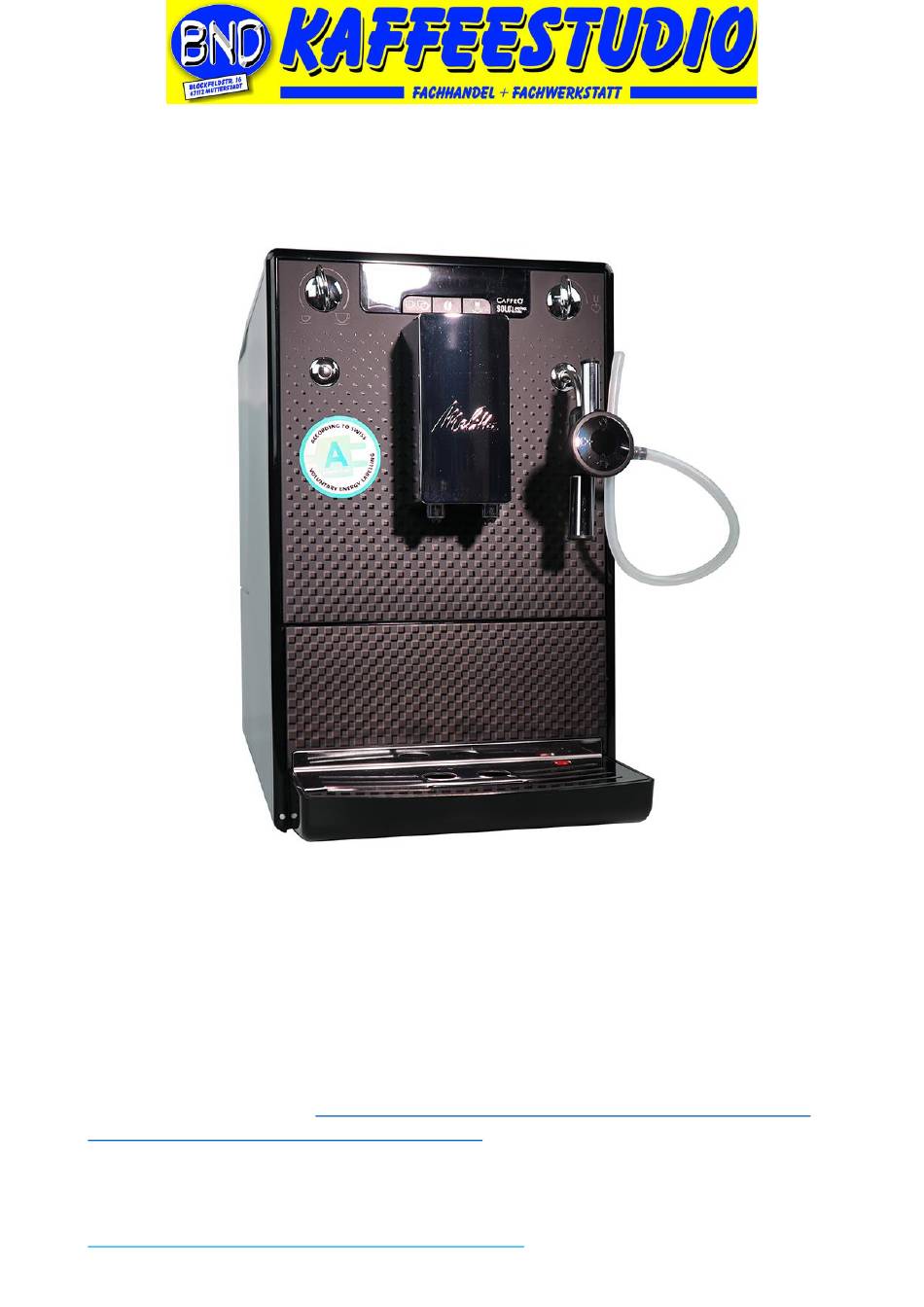

- Seite 1 Ersatzteile und Zubehör für Kaffeevollautomaten Reparaturanleitung Gehäuse öffnen für Melitta Kaffeevollautomaten Wichtig! Vor dem Öffnen elektrischer Geräte immer den Netzstecker ziehen! In dieser Anleitung wird gezeigt wie man bei Melitta Kaffeevollautomaten das Gehäuse öffnet und zerlegt. Benötigtes Werkzeug: Torx-Schraubendreher TX10 und ein kleiner Schlitz-Schraubendreher Optional das Keile-Set https://www.juraprofi.de/Werkzeug-und-Silikonfett/Demontage-...
- Seite 2 Entnehmen Sie zuerst die Auffangschalen, den Bohnenfachdeckel ..und den Wassertank. Seite 2 von 8...
- Seite 3 Lösen Sie die 6 Schrauben an der Geräterückseite ..und nehmen Sie dann die Rückwand ab. Seite 3 von 8...
- Seite 4 Lösen Sie durch Hineindrücken der Kunststoffnasen die Kunststoff-Clipse der Geräteabdeckung mit dem Schlitzschraubendreher ..auf der Wassertankseite. Seite 4 von 8...
- Seite 5 Nehmen Sie das rechte Seitenteil ab ..und lösen Sie die Kunststoff-Clipse auf der Brühgruppeseite des Gerätes ebenfalls durch hineindrücken mit dem Schlitzschraubendreher. Seite 5 von 8...
- Seite 6 Vergewissern Sie sich das alle Kunstoffarretierungen gelöst sind, nun können Sie den Gerätedeckel abnehmen. Entfernen Sie die Seitenwand auf der Brühgruppenseite, indem Sie diese nach hinten ziehen oder schieben. Sollte sich das Seitenteil schwer lösen können Sie mit einem Kunststoffkeil leicht nachhelfen. Seite 6 von 8...
- Seite 7 Das Seitenteil auf der Wassertank Seite wird ebenfalls durch ziehen nach hinten entfernt. Zum Schluss ziehen Sie den Silikonschlauch von der Tank-Kupplung des Seitenteils. Fertig – Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Seite 7 von 8...
- Seite 8 BND-Kaffeestudio GmbH - Blockfeldstraße 16 - 67112 Mutterstadt Ersatzteile und Zubehör für Kaffeevollautomaten Alle Ersatzteile für die Reparatur Ihres Kaffeevollautomaten online und vor Ort kaufen bei BND-Kaffeestudio Mutterstadt: https://www.juraprofi.de Wichtig! Der Automat muss vor dem Öffnen immer vom Stromnetz getrennt werden (Stecker ziehen). Es ist auch immer sinnvoll den zu Wassertank entnehmen und das Bohnenfach zu leeren.
