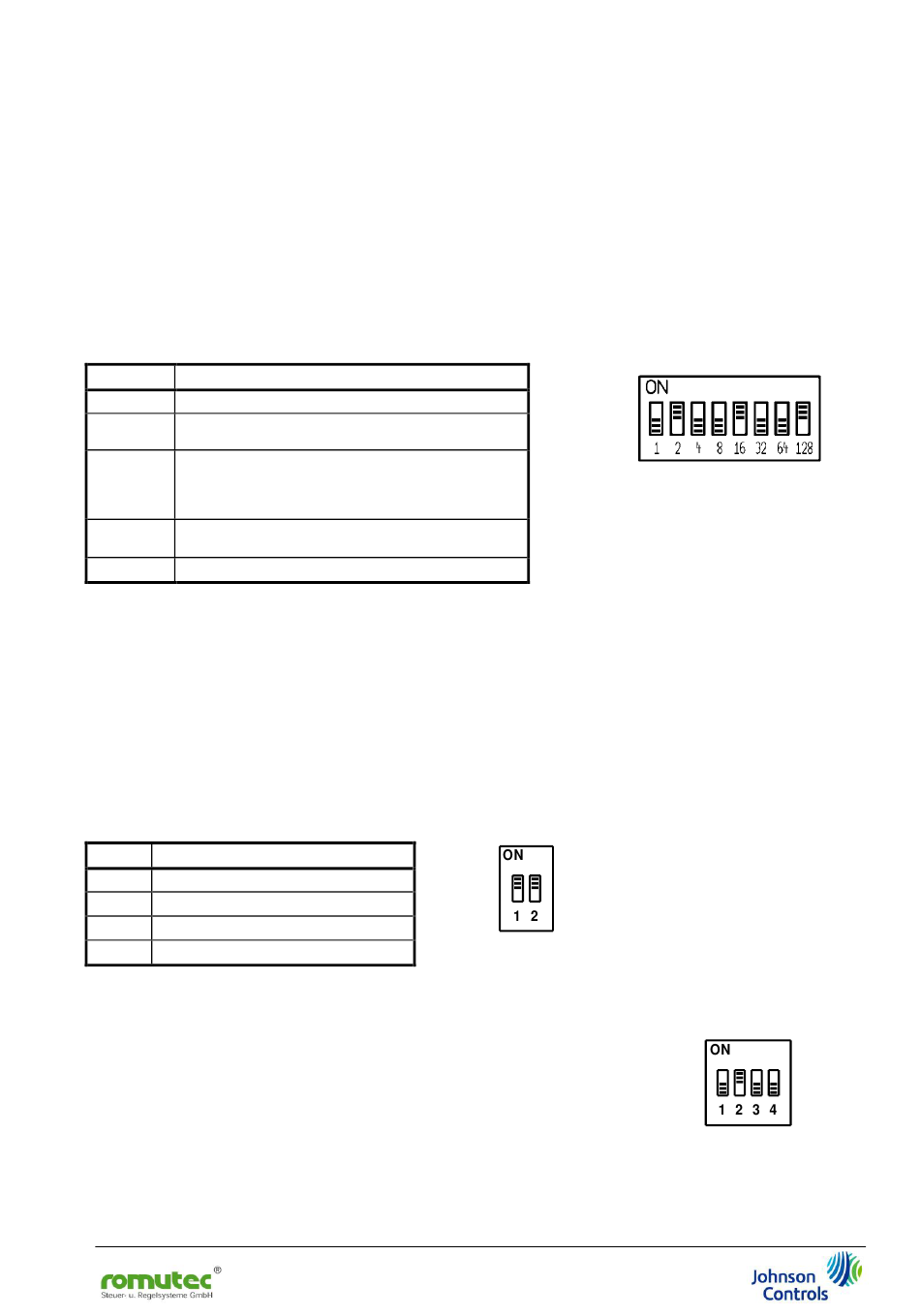

Erforderliche Hardware-Einstellungen
Einstellen der SA-Bus-Adresse
Mit dem 8-fach Dipschalter wird an jedem Modul eine auf dem SA-Bus nur einmalig vorkommende
Adresse eingestellt. Die voreingestellte Adresse 255 ist auf jeden Fall zu ändern.
Stellen Sie für die JDB- und JAB-Module sowie alle anderen am Bus angeschlossenen Slave-Geräte
aufeinanderfolgende Adressen ein, beginnend mit 128 bis 254.
Der Dipschalter zum Einstellen der Adresse befindet sich seitlich am JDB8451. Die Adresse wird binär-
codiert dargestellt und errechnet sich als Summe der auf ON gestellten Wertigkeiten. Beispiel: Wenn der
zweite (2), der fünfte (16) und der achte (128) DIP-Schalter auf ON stehen, dann ist die Bus-Adresse des
Gerätes 146 (2 + 16 + 128 = 146). Siehe Abb. 2.
Tabelle 4: FC-/SA-Bus Adress-Übersicht
Adresse
Beschreibung
0
Reserviert für übergeordneten Regler
Reserviert (z.B. für lokales Display des NCE, fix auf
1-3
Adresse 3)
Unzulässige Adressen für Romutec I/O Module –
Reserviert für Field Equipment Controller (FEC) und
4-127
Metasys®-IOM-Module (als Master devices).
Auch NCE = fix auf Adresse 4
Gültiger Adress-Bereich für Romutec I/O-Module
128-254
(als Slave-Geräte)
255
Voreingestellte Adresse - muss geändert werden
Setzen der SA Bus-Terminierung
Falls mehrere Geräte am SA-Bus betrieben werden und sich das JDB8451 am Ende des Busses
befindet, sollten Sie den Bus durch das Setzen des End-of-Line-(EOL-)Schalters terminieren. Dabei
werden Abschlusswiderstände auf den Bus geschaltet, die Reflexionen am Leitungsende verhindern. Die
ab Werk voreingestellte Position ist OFF (nicht terminiert), wie in Abb. 3 dargestellt. Falls Sie das
JDB8451 Modul terminieren, dann bringen Sie beide EOL-Schalter in die ON-Position.
Wichtig: Entweder beide Schalter 1 + 2 befinden sich in der ON-Position oder keiner. Siehe Abb. 3.
Tabelle 5: Werte-Übersicht für die
Terminierung
Wert
Beschreibung
0
nicht terminiert
1
ungültige Einstellung
2
ungültige Einstellung
3
terminiert
Einstellen der LED-Farbe
Die Farbe der LEDs 1, 3, 5 and 7 (Störmeldungen) kann mittels DIP-Schaltern auf
der Vorderseite des JDB8451 ausgewählt werden. Abhängig von der Position der
DIP-Schalter wird die LED rot oder grün leuchten (siehe Abb. 4). Alle anderen
LEDs (2, 4, 6 und 8) sind fest auf grün vorgegeben und können nicht verändert
werden.
Befindet sich der DIP-Schalter in der ON-Position, dann wird die LED rot
leuchten, in der Stellung OFF dagegen grün.
Manual JDB8451 DE_1.4.4
Page 5
Abb. 2:
Einstellen der Bus-Adresse
Abb. 3:
Einstellen der Bus-Terminierung
Abb. 4:
Farbe der LED 2 ist rot,
andere LEDs alle grün
