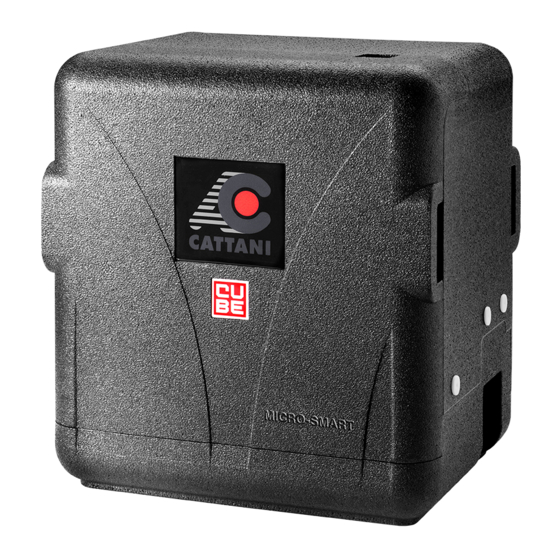

- Seite 1 WE LOVE WHAT WE DO. TURBO SMART - TURBO SMART 2V TURBO SMART CUBE MICRO SMART MICRO SMART CUBE Gebrauchsanweisung deutsch...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Betriebsdaten Einleitung Signale und Hinweise Montage und Inbetriebnahme Ordentliche Wartung Außerordentliche Wartung Anleitung für den Zugriff zum Abändern von Parametern im Menü der Absaugmaschine Anleitungen zum Konfigurieren der WI-FI-Kommunikation (schnurlos) Beschreibung der Alarme Wichtige Hinweise Transport und Lagerung Transport von benutzten Geräten Abfallentsorgung Abbildungen... -
Seite 4: Allgemeine Betriebsdaten
ALLGEMEINE BETRIEBSDATEN 50/60 HZ ZUR ABSAUGUNG MICRO-SMART UND MICRO-SMART CUBE FÜR DEN GEBRAUCH IN DER ZAHNARZTPRAXIS Modell Micro-Smart Micro-Smart Cube Nennspannung 230 V 230 V Nennfrequenz 50/60 Hz 50/60 Hz Stromaufnahme Schutzart gegen direkten oder indirekten Klasse I Klasse I Kontakt Einsatzweise Dauerbetrieb... - Seite 5 ALLGEMEINE BETRIEBSDATEN 50/60 HZ ZUR ABSAUGUNG TURBO SMART FÜR DEN GEBRAUCH IN DER ZAHNARZTPRAXIS Modell Turbo-Smart "A" Turbo-Smart "B" Nennspannung 230 V 230 V Nennfrequenz 50/60 Hz 50/60 Hz Stromaufnahme 6,5 A 7,5 A Schutzart gegen direkten oder indirekten Klasse I...
- Seite 6 ALLGEMEINE BETRIEBSDATEN 50/60 HZ ZUR ABSAUGUNG TURBO-SMART CUBE FÜR DEN GEBRAUCH IN DER ZAHNARZTPRAXIS Modell Turbo-Smart Cube "A" Turbo-Smart Cube "B" Nennspannung 230 V 230 V Nennfrequenz 50/60 Hz 50/60 Hz Stromaufnahme 5,5 A Schutzart gegen direkten oder indirekten Klasse I Klasse I Kontakt Einsatzweise...
- Seite 7 ALLGEMEINE BETRIEBSDATEN 50/60 HZ ZUR ABSAUGUNG TURBO SMART 2V FÜR DEN GEBRAUCH IN DER ZAHNARZTPRAXIS Modell Turbo-Smart 2V Nennspannung 230 V Nennfrequenz 50/60 Hz Stromaufnahme Schutzart gegen direkten oder indirekten Klasse I Kontakt Einsatzweise Dauerbetrieb Schutz gegen Feuchtigkeit Normal Leistungsaufnahme 2 kW Höchstdurchsatz...
-
Seite 8: Einleitung
Die folgende Produktvorstellung hat die Aufgabe, Nachschlagen bereitliegen. Auf der Internetseite die Montage und Inbetriebnahme der Smart- www.cattani.it stehen die aktualisierten Handbücher Absaugmaschinen zu beschreiben und auf die von zur Verfügung. Wir empfehlen, die Handbücher den Anlage ausgehenden Gefahren und die für die insbesondere bezüglich der die Sicherheit betreffenden... -
Seite 9: Montage Und Inbetriebnahme
MONTAGE UND INBETRIEBNAHME EMPFOHLENE VORSICHTSMAßNAHMEN Vor dem Auspacken, die Außenseite der Verpackung verfügbar ist, müssen die Maschinen durch ein kontrollieren. Im Falle, dass der Shockwatch- geeignetes Schutzgehäuse geschützt werden, das Indikator rot geworden ist oder die Verpackung vor unbefugtem Zugang und Zugriff schützt! beschädigt wurde, das Ware annehmen, sich aber die Möglichkeit vorbehalten, das Gerät zu HANDLE... - Seite 10 Schutzmaßnahmen und Gefahrschilder anbringen, Stromschläge, Feuer, Explosionen (eine unwahrscheinliche aber nicht ausschließbare Möglichkeit) und das Austreten von kontaminierter Luft oder von kontaminierten Flüssigkeiten zu vermeiden. Es sind ausschließlich die vom Hersteller der Maschine entwickelten Schutzgehäuse für Außen- und Innenmontage zu verwenden. Im Maschinenraum dürfen keine entflammbaren Materialien stehen.
- Seite 11 MONTAGE Anschluss Absaugmaschine Micro-Smart Cube. an die Saugleitung der zentralen Anlage ist (**) Durchmesser 50 mm für Turbo-Smart, Turbo- sicherzustellen, dass alle Saugleitungen sauber Smart Cube und Turbo-Smart 2V, Durchmesser 30 sind. Schwere Fremdkörper können das Gerät mm für Micro-Smart und Durchmesser 40 mm für beschädigen.
- Seite 12 Auch wenn die Smart-Absaugmaschinen tiefer gelegen sind als der Praxisboden, muss die Saugleitung von den OP-Sälen bereits mit einem Gefälle (im Praxisboden) über einige Meter auf die Absaugmaschinenebene geführt werden. Die Absaugmaschine wird mit der vor ihr ankommenden Saugleitung mittels eines ansteigenden Schlauchs verbunden (hierdurch sind die OP-Säle über Saugleitung Absaugmaschine,...
- Seite 13 PARALLELMONTAGE Es wird empfohlen, nur gleiche Maschinen mit dem ist darauf zu achten, dass die Kabel der Klemmen 1 gleichen Durchsatz und der gleichen Förderhöhe nicht mit denen der Klemmen vertauscht werden. parallel zu montieren. Zwei oder drei parallel Bei mehreren parallel montierten Absaugmaschinen montierte Absaugmaschinen* verdoppeln...
-
Seite 14: Betrieb
INBETRIEBNAHME, ABNAHME UND SCHULUNG DES PERSONALS Nach der Montage und dem Anschluss der mit Entkalkungsmittel (A), Pulse Cleaner (B) und Absaugmaschine an das Stromnetz reicht es Antischaumtabletten (C) auszuführen. aus, die Ein/Aus-Taste zu drücken und über einen der angeschlossenen Behandlungsstühle das Zustimmungssignal zu geben, um mit dem Absaugen zu beginnen. -
Seite 15: Der Amalgamabscheider Iso
DER AMALGAMABSCHEIDER ISO Absauger Smart können komplett mit Amalgamabscheider „Hydrozyklon“ ISO 18” für Turbo-Smart, Turbo-Smart Cube und Turbo- Smart 2V und mit „Hydrozyklon ISO 6“ für Micro- Smart und Micro-Smart Cube bestellt werdenDer Amalgamabscheider ist immer mit dem Gebrauchs- und Wartungshandbuch ausgestattet. -
Seite 16: Ordentliche Wartung
ORDENTLICHE WARTUNG ORDENTLICHE WARTUNG Mit der ordentlichen Wartung ist entsprechend ausgebildetes Praxispersonal zu beauftragen. • Mit der ordentlichen Wartung ist entsprechend ausgebildetes Praxispersonal zu beauftragen. TÄGLICH • Das Display auf eventuelle Alarmmeldungen Stromversorgung zu unterbrechen. kontrollieren. Bei Warnhinweisen den Techniker •... -
Seite 17: Außerordentliche Wartung
AUßERORDENTLICHE WARTUNG AUßERORDENTLICHE WARTUNG außerordentlichen Wartung kompetenter Techniker zu beauftragen, der über Originalersatzteile verfügt: • Es wird darauf hingewiesen, dass alle Gefahrsignale genau zu beachten sind und dass Schutzbrille, Handschuhe und Einwegschürze zu verwenden sind. • Den Zustand der ordentlichen Wartung überprüfen sicherstellen, dass Magnolia-Produkte... -
Seite 18: Alle 18-24 Monate Empfohlene Kontrollen
ALLE 18-24 MONATE EMPFOHLENE KONTROLLEN • Den Betriebszustand des Zentrifugalabscheiders (11) und des Überdruckventils (14) prüfen. ALLE 10000 BETRIEBSSTUNDEN EMPFOHLENE KONTROLLEN • Gummiteile: O-Ringe und Dichtungsringe sind jedes Mal auszutauschen, wenn ein mit einem O-Ring oder einer Dichtung in Berührung stehendes Teil ausgewechselt wird. -
Seite 19: Anleitung Für Den Zugriff Zum Abändern Von Parametern Im Menü Der Absaugmaschine
MENÜ DER ABSAUGMASCHINE HAUPTMENÜS Bei Einschalten der Zentrale zeigt das Graphik-Display 10 Sekunden lang das Logo der Cattani S.p.A. und darauf das Hauptmenü an. HAUPTMENÜ “A1” Es werden bestimmte Parameter wie die Betriebsfrequenz, die Aktivierungszeit der Absaugmaschine, die Temperatur, der Amalgambehälter (falls vorhanden) und die Software-Revision des Systems angezeigt. -
Seite 20: Untermenüs
KONTROLLMENÜ „A2“ Counters – Odom . A2 Power Cycles 00000 Anzahl der Male, die das Absauggerät mit dem Hauptschalter eingeschaltet wurde. Uptime [h] 00000 Gesamteinschaltstunden (bei stillstehenden Motoren) Work Cycles 00000 Anzahl der Male, die das Absauggerät durch die Dentaleinheit aktiviert wurde. Work Time [h] 00000 Anzahl der tatsächlichen Betriebsstunden (laufende Motoren). -
Seite 21: Eingabe Von Zugangspasswörtern
Zugriff erhält man durch Eingabe des Passworts “0000456000”. Es können die Ausschaltverzögerung und andere technische Parameter geändert werden. FACTORY SETTINGS RESTRICTED ACCESS Nicht zugängliches Menü, nur für die Firma Cattani bestimmt. WI FI SETTINGS Zugang ohne Eingabe eines Passworts, dient zum Einstellen der WiFi-Parameter. EINGABE VON ZUGANGSPASSWÖRTERN Drive Status ist das einzige Menü... - Seite 22 Die Taste Enter drücken, um das Passwort zu bestätigen und der Cursor verschwindet. drücken, um auf das Menü “Cattani S.p.A.” zurückzukehren. Jetzt können die Parameter des Menüs “User Parameters” geändert werden. Das gleiche Verfahren wiederholen, um das Passwort 0000456000 einzugeben und Zugang zu den Änderungen des Menüs “System Parameters Setup”...
- Seite 23 Strom Zentrifugalabschneider Höchsttemperatur des Systems Höchste aufgezeichnete Temperatur (rücksetzbar mit Code 19404 im Menü drive commands) Höchste aufgezeichnete Temperatur Bus-Spannung Höchste gespeicherte Bus-Spannung Spannung Ripple Bus...
- Seite 24 0, 1, 2, 3, 4 oder 5 anwählen. drücken Zum Bestätigen der Änderung Enter drücken. Generated code - Herstellercode - Dieser Code wird von Cattani S.p.A. erzeugt. Jedes Gerät hat einen eigenen Code. Activation code - Aktivierungscode - Wo vorgesehen...
- Seite 25 MENÙ “SYSTEM PARAMETERS SETUP” Um Zugang zu diesem Menü zu bekommen und/ oder Änderungen vorzunehmen, muss man das Passwort 0000456000 eingeben (siehe Anleitungen auf Seite 21). Jetzt können bestimmte Einstellungen vorgenommen werden. Zum Ändern der Parameter in diesem Menü: Die Menüseiten mit den Pfeilen durchblättern, um die zu ändernden Parameter hervorzuheben.
- Seite 26 Grenzwert Gebläsestrom für mittleres Vakuumniveau (nur Micro-Smart und Micro-Smart Cube) Chirurgisches Vakuumniveau (nur Micro-Smart und Micro-Smart Cube) Höchste Gebläsefrequenz für chirurgisches Vakuumniveau (nur Micro-Smart und Micro-Smart Cube) Grenzwert Gebläsestrom für chirurgisches Vakuumniveau (nur Micro-Smart und Micro-Smart Cube) Abschaltverzögerung (max. 300 S ) Abschaltverzögerung Pumpe (max.
- Seite 27 Verwendete Optionen Den Amalgamsensorerfassung aktivieren oder deaktivieren. 0- ohne Amalgamabscheider 1- mit Amalgamabscheider Invertersteuerungen. Einstellungen im Werk vorbehalten.
-
Seite 28: Anleitungen Zur Konfiguration Der Wi-Fi-Kommunikation (Wireless)
ANLEITUNGEN ZUR KONFIGURATION DER WI-FI-KOMMUNIKATION (WIRELESS) Verfügbar bei den Modellen Hinweise ab Seriennummer WP5xxxxx Turbo-Smart (neues Tastenfeld mit externem (ab Oktober 2015 gefertigt) Display und entfernbar) Micro-Smart ab Seriennummer WM3xxxxx (ab Oktober 2015 gefertigt) Turbo-Smart 2V (ab September 2017 gefertigt) Turbo-Smart Cube Micro-Smart Cube... -
Seite 29: Einstellung Der Verbindung Und Der Kommunikation An Der Absaugmaschine
Turbo-Smart, Turbo-Smart 2V, Turbo-Smart Cube, Micro-Smart und Micro- Smart Cube können vom Spezialisten durch SmartApp kontrolliert werden. EINSTELLUNG DER VERBINDUNG UND DER KOMMUNIKATION AN DER ABSAUGMASCHINE Bei eingeschalteter Stromversorgung wird auf dem Display folgende Abbildung angezeigt. Menu “A1” WI-FI OFF in Richtung Menü... - Seite 30 Im Menü M0 mit den Pfeilen, scrollen Sie zum Menü WI-FI M5. Für den Zugriff auf das Menü drücken. Jetzt zeigt das WiFi-Menü in S0 die nicht veränderbare IP-Adresse an (dynamische IP-Adresse). Im Menü WI-FI zum Kontrollieren in SSID M5 S1 des angewählten Netzes.
-
Seite 31: Anschluss An Den Pc Der Praxis
Wenn die Kommunikation mit einem PC in Betrieb ist, zeigt die Anzeige WI-FI DATA. ANSCHLUSS AN DEN PC DER PRAXIS Das Programm SMART SYSTEM MONITOR auf dem Computer installieren (von Cattani S.p.A. bereitgestellt). Den PC mit dem WiFi-Netz verbinden und dann das Programm starten. - Seite 32 Nach dem Starten des Programms erscheint 10 Sekunden lang das Logo des Unternehmens und dann wird das Hauptmenü angezeigt. Das Menü SERVICE anklicken, um auf die Seite für die Suche der Vorrichtungen zuzugreifen. Die Suche der verfügbaren Vorrichtungen anklicken, das Programm startet die Suche und der Vorgang kann einige Sekunden dauern.
- Seite 33 Mittels Aufklappmenüs muss ausgewählt werden, welche Smart-Absaugmaschine angezeigt werden soll. Jetzt können die Funktionsparameter angezeigt werden. Bei Anklicken von SERVICE erhält man Zugriff auf drei verschiedene Menüs, von denen eins frei zugänglich ist und zwei durch ein Passwort abgesichert sind. Für den Zugriff auf das Menü...
- Seite 34 In diesem Menü kann die Sprache geändert und der gewünschte Druckwert eingegeben werden. Für den Zugriff auf das Menü SYSTEMEINSTELLUNGEN ist das Passwort 456000 einzugeben und dann OK zu drücken. In diesem technischen Menü werden alle Parameter angezeigt und können geändert werden. Menü...
- Seite 35 Durch Anklicken des E-Mail-Icons im Hauptmenü können Daten eingegeben werden, wie: Adresse des Arztes und des Technikers, der die Alarmmitteilungen empfangen soll. Bei Anomalien wird auf dem Display ein Alarm angezeigt und dem Bezugstechniker wird eine E-Mail übersendet. Die eventuell im Laufe des Tages aufgetretenen Alarme werden mittels eines Fehlercodes angezeigt und die Beschreibung ist im Kästchen ALERTS vorhanden.
- Seite 36 Menü COUNTERS werden Aktivierungszyklen gespeichert.
-
Seite 37: Alarmbeschreibung
ALARMBESCHREIBUNG Alarmcodes Beschreibung Lösung Microcontroller-Erinnerungsalarm Den Techniker kontaktieren Microcontroller-Erinnerungsalarm Den Techniker kontaktieren Kurzschluss an einem der beiden Prüfen, woher der Kurzschluss kommt, Motoren und ihn beseitigen Kurzschluss, bevor die Motoren Den Techniker kontaktieren (die Platine starten ist wahrscheinlich beschädigt) Die Kondensatoren wurden nicht Den Techniker kontaktieren (die Platine geladen ersetzen) -
Seite 38: Wichtige Hinweise
• Die Garantie und die Haftung des Herstellers verfallen, wenn die Geräte mit ungeeigneten oder • Auf der Internetseite www.cattani.it stehen die von den angegebenen Produkten abweichenden aktualisierten Handbücher zur Verfügung. Wir Produkten behandelt werden oder durch Eingriffe empfehlen, die Handbücher insbesondere bezüglich... -
Seite 39: Abfallentsorgung
ABFALLENTSORGUNG INFORMATIONEN FÜR PROFESSIONELLE NUTZER • Gemäß Art. 13 13 ital. GvD 25. Juli, n. 151 getrennte Sammlung Geräts, "Umsetzung der Richtlinie 2011/65 EU RoHS und anschließend dem Recycling, der Aufbereitung oder 2003/108/EG bezüglich der Verringerung des der umweltgerechten Entsorgung zugeführt werden, Gebrauchs gefährlicher Stoffe in elektrischen trägt dazu bei, potentiell schädigende Auswirkungen und elektronischen Geräten sowie bezüglich der... -
Seite 40: Montage Auf Etage
MONTAGESCHEMA MONTAGE AUF ETAGE Fig. A an Absauger all’aspiratore MONTAGE IN TIEFERER ETAGE Fig. B an Absauger all’aspiratore Min 1000 mm... - Seite 41 STROMANSCHLÜSSE STROMKREIS MICRO-SMART Abb. C...
- Seite 42 STROMKREIS MICRO-SMART CUBE Abb. D...
-
Seite 43: Stromkreis Turbo-Smart, Turbo-Smart 2V Und Turbo-Smart Cube
STROMKREIS TURBO-SMART, TURBO-SMART 2V UND TURBO-SMART CUBE Abb. E... -
Seite 44: Werksseitige Einstellparameter Für Micro-Smart Und Micro-Smart Cube
WERKSSEITIGE EINSTELLPARAMETER FÜR MICRO-SMART UND MICRO-SMART CUBE STEP 2 STEP 1 STEP 3 MICRO-SMART (Mittleres (Mindestniveau) (Höchstniveau) Niveau) Sollwert Vakuumniveau 70 mbar 100 mbar 210 mbar Target-Frequenz Gebläse 60 Hz 85 Hz 120 Hz Grenzwert Gebläsestrom 2,2 A 2,5 A 4,3 A Frequenz Zentrifugalabscheider 75 Hz... - Seite 45 FUNKTIONSTESTS AN TURBO-SMART, TURBO-SMART CUBE, TURBO-SMART 2V, MICRO-SMART UND MICRO-SMART CUBE Zur Kontrolle des korrekten Betriebs des Smart bei freiem, nicht an die Leitung angeschlossenem Absauger können einige dynamische Tests Saugeingang durchgeführt werden. Der andere ausgeführt werden, die in der Folge beschrieben Test muss bei verschlossenem Saugeingang werden.
- Seite 46 Frequenz Förderhöhe I Total I Zentrifugal- Modell erreicht erreicht Zustand abscheider [A] [Hz] [mbar] Geöffneter Micro-Smart 2,4 - 3 0,8 - 1,2 Saugeingang in Luft Geschlossener Micro-Smart 190 - 210 3,2 - 4 0,8 - 1,2 Saugeingang Geöffneter Micro-Smart 2 - 2,6 0,8 - 1,2 Saugeingang Cube...
- Seite 47 TURBO-SMART (Ausführung “B”) TURBO-SMART (Ausführung “A”) Abb. H...
-
Seite 48: Explosionszeichnung Micro Smart
EXPLOSIONSZEICHNUNG MICRO SMART Abb. I... -
Seite 49: Explosionszeichnung Micro Smart Cube
EXPLOSIONSZEICHNUNG MICRO SMART CUBE Abb. L... -
Seite 50: Explosionszeichnung Turbo Smart
EXPLOSIONSZEICHNUNG TURBO SMART Abb. M... -
Seite 51: Explosionszeichnung Turbo Smart 2V
EXPLOSIONSZEICHNUNG TURBO SMART 2V Abb. N... -
Seite 52: Explosionszeichnung Turbo Smart Cube
EXPLOSIONSZEICHNUNG TURBO SMART CUBE Abb. O... - Seite 53 ABMESSUNGEN MICRO-SMART Abb. P...
- Seite 54 ABMESSUNGEN MICRO-SMART CUBE Abb. Q...
- Seite 55 ABMESSUNGEN TURBO-SMART Abb. R...
- Seite 56 ABMESSUNGEN TURBO-SMART 2V Abb. S...
- Seite 57 ABMESSUNGEN TURBO-SMART CUBE Abb. T...
-
Seite 60: Seit Über 50 Jahren Befassen Wir Uns Mit Drucklufttechnik
Gunsten aus. Wir reduzieren die Einflüsse auf die Umwelt: Wir sparen 50% Rohstoffe und ermöglichen Ihnen eine Stromersparnis zwischen 30% und 50%. Via Natta 6/A 43122 Parma – Italy T +39 0521 607 604 F +39 0521 607628 info@cattani.it WWW.CATTANI.IT...
