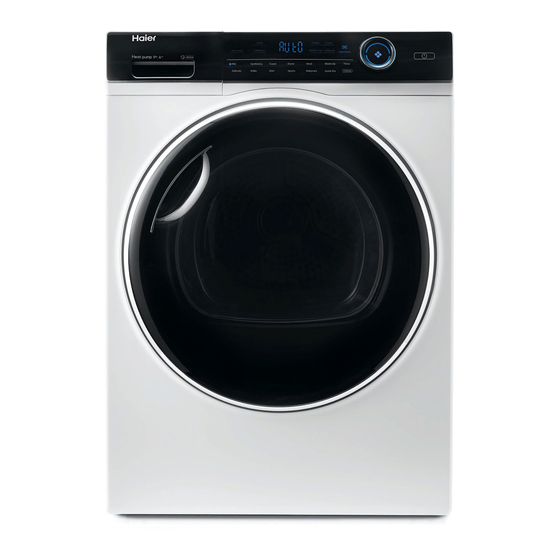

Haier HD90-A2979 Benutzerhandbuch Und Wartung
Vorschau ausblenden
Andere Handbücher für HD90-A2979:
- Benutzerhandbuch (546 Seiten) ,
- Benutzerhandbuch (36 Seiten) ,
- Benutzerhandbuch (28 Seiten)
Verwandte Anleitungen für Haier HD90-A2979
Inhaltszusammenfassung für Haier HD90-A2979
- Seite 1 Benutzerhandbuch Wärmepumpentrockner HD90-A2979 HD100-A2979 HD80-A3979 HD90-A3979 HD90-A3979S HD90-A3S979...
-
Seite 2: Entsorgung
Vielen Dank Vielen Dank für den Kauf eines Haier-Geräts. Machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie mit der Maschine arbei- ten. In der Anleitung finden Sie wichtige Hinweise, die Ihnen helfen, von Anfang an perfekt saubere Wäsche zu genießen. Zusätzlich zeigt Ihnen die Anleitung, wie Sie die Maschine richtig und sicher aufstellen, in Betrieb nehmen, damit waschen und das Gerät richtig pfle-... -
Seite 3: Inhaltsverzeichnis
Inhalt 1-Sicherheitsinformationen ....................... 4 2-Bestimmungsgemäße Verwendung .................... 8 3-Produktbeschreibung ........................9 4-Bedienfeld ............................10 5-Programme ............................14 6-Verbrauch ............................15 7-Anregungen und Tipps ........................16 8-Tägliche Nutzung ..........................18 9 – Reinigung und Pflege ........................24 10-Fehlerbehebung ..........................26 11-Aufstellung ............................28 12-Technische Daten ..........................31... -
Seite 4: 1-Sicherheitsinformationen
1-Sicherheitsinformationen WARNUNG! Vor dem ersten Einsatz ▶ Vergewissern Sie sich zunächst, dass die Maschine nicht beim Transport beschädigt wurde. ▶ Entfernen Sie die gesamte Verpackung und halten Sie sie außer Reichweite von Kindern. ▶ Tragen Sie das Gerät immer gemeinsam mit einem Helfer – die Maschine ist recht schwer. - Seite 5 1-Sicherheitsinformationen WARNUNG! Tägliche Nutzung ▶ Sie dürfen keinesfalls brennbare Sprays und entflammbare Gase in unmittelbarer Nähe zu dem Gerät verwenden oder speichern. ▶ Stellen Sie keine schweren Gegenstände, nichts Heißes oder Nasses auf dem Gerät ab. ▶ Halten Sie beim Herausziehen des Steckers den Stecker und nicht das Kabel fest.
- Seite 6 1-Sicherheitsinformationen ▶ Schalten Sie die Maschine nicht mitten im Trocknungszyklus ab – die Wäsche kann sehr heiß sein und Schaden nehmen, wenn sie nicht mehr bewegt wird. Falls Sie die Maschine dennoch beim Trocknen abschalten müssen, entnehmen Sie sofort alle Textili- en und breiten diese aus, damit sich die Hitze verflüchtigt.
- Seite 7 1-Sicherheitsinformationen Aufstellung ▶ Achten Sie darauf, dass die Gerätetür unter allen Umständen pro- blemlos geöffnet werden kann. Stellen Sie den Wäschetrockner nicht hinter abschließbaren Türen, Schiebetüren oder hinter Tü- ren auf, die sich zum Wäschetrockner hin öffnen und so ein voll- ständiges Öffnen der Gerätetür verhindern würden.
-
Seite 8: 2-Bestimmungsgemäße Verwendung
2-Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Dieses Gerät ist für die Trocknung von Textilien vorgesehen, die in einer Wasserlösung gewaschen wurden und die gemäß dem Herstelleretikett als trocknergeeignet gekenn- zeichnet sind. Das Gerät ist ausschließlich zum Hausgebrauch in Innenräumen vorgesehen. Die Maschi- ne darf nicht für kommerzielle oder gewerbliche Zwecke eingesetzt werden. -
Seite 9: Die Maschine Frontseite (Abb. 3-1)
3-Produktbeschreibung Hinweis: Aufgrund technischer Änderungen können die Abbildungen in den folgenden Kapiteln von Ihrem Modell abweichen. 3.1 Die Maschine Frontseite (Abb. 3-1): Rückseite (Abb. 3-2): Delay T emp. Dry Level Childl oc k Wrinkle Free i-Re fres h 1 Wassertank 4 Stromversorgungskabel 2 Trommeltrocknertür 5 Rückplatte... -
Seite 10: 4-Bedienfeld
4-Bedienfeld Delay T emp. Dry Level Wrinkle Free Childl oc k i-Re fres h Zeitvorwahl-Taste Start/Pause-Taste 13 Anzeige Wasserbe- hälter leeren Kindersicherungsanzeige Programmauswahl- schalter 14 Anzeige Timeranzeige. 10 Power-Taste 15 Türentriegelungsan- Signalanzeige zeige 11 Taste für Luftfilteranzeige Trocknungsgrad 16 Knitterfrei-Taste Zeittaste 12 Kindersicherungstaste 17 i-Refresh... - Seite 11 4-Bedienfeld 4.3 Timeranzeige Diese Anzeige leuchtet auf, wenn Sie das Timerpro- gramm (Abb. 4-4) auswählen. 4.4 Signalanzeige Sie können ein Signal gemäß Ihren Bedürfnissen ein- stellen. Für die Aktivierung der Signalfunktion nach T emp. T emp. dem Einschalten des Trockners, drücken Sie bitte und Temp.
- Seite 12 4-Bedienfeld 4.9 Programmauswahlschalter 4-10 Wählen Sie mithilfe des Drehschalters (Abb. 4-10) ei- nes der 12 Programme. Die Anzeige des entsprechen- den Programms leuchtet auf. Weitere Informationen Delay T emp. finden Sie im Abschnitt Programmmodi im Benutzer- Dry Level Wrinkle Free Childl oc k i-Re fres h handbuch.
- Seite 13 4-Bedienfeld 4.15 Türentriegelungsanzeige 4-16 Wenn die Tür geöffnet ist, leuchtet diese Anzeige (Abb. 4-16) auf. 4.16 Knitterfrei-Taste 4-17 Wrinkle Free Nach dem Auswählen eines Programms mit dieser Funktion leuchtet das Symbol auf (Abb. 4-17). Hinweis Die Standardzeit beträgt eine Stunde. 4.17 i-Refresh 4-18 i-Refresh...
-
Seite 14: 5-Programme
5-Programme Max. Beladung (kg) Programm Wäsche Trocknungs- grad Schwere Gewebe, benötigen Extra trocken weitere Trocknung Extra trocken Schweres Synthetikgewebe Handtücher Extra trocken Daunengefütterte Kleidungstücke Wollfell-Textilien Kaschmirkleidung Extra trocken Schwere Gewebe, benötigen – – – weitere Trocknung Extra trocken Unterwäsche Extra trocken Schwere Baumwollgewebe Hemden Extra trocken... -
Seite 15: Umweltverträglicher Einsatz
6-Verbrauch Wärmepumpentechnik Der Kondensationstrockner mit Wärmetauscher zeichnet sich durch hervor- ragende Werte in Bezug auf einen effizienten Energieverbrauch aus. Hier fin- den sich die unter Standardbedingungen ermittelten Richtwerte. Die Wer- te können je nach Abhängigkeit von Überspannung und Unterspannung, dem Gewebetyp, der Zusammensetzung der zu trocknenden Wäscheladung, dem Restfeuchtegehalt im Gewebe und der Größe der Wäscheladung von den gegebenen Werten abweichen. -
Seite 16: 7-Anregungen Und Tipps
7-Anregungen und Tipps 7.1 Gestärkte Wäsche Gestärkte Wäsche hinterlässt eine Stärkeschicht in der Trommel und ist daher nicht für die Trocknung in einem Wäschetrockner geeignet. 7.2 Weichspüler Verzichten Sie beim Waschen auf Weichspüler; der Trockner sorgt dafür, dass die Wäsche luftig und weich wird. - Seite 17 7-Anregungen und Tipps 7.11 Automatisches Ladeerkennungssystem Wenn das Programm startet, zeigt die Anzeige nach einigen Minuten Auto an. Das bedeu- tet, dass sich das automatische Ladeerkennungssystem eingeschaltet hat. Die Sensoren erkennen und schätzen die Restlaufzeit für das Programm ab. In Abhängigkeit von dem ausgewählten Programm, der Lademenge, Feuchtigkeit und der Umgebungstemperatur, kann die automatische Ladeerkennungsphase einige Minuten bei geringer Lademen- ge bzw.
-
Seite 18: 8-Tägliche Nutzung
8-Tägliche Nutzung 8.1 Vorbereitung des Geräts 1. Schließen Sie die Maschine an eine passende Steckdose an (220 V bis 240 V~/50 Hz) (Abb. 8-1). Lesen Sie dazu auch den Abschnitt AUF- STELLUNG. 2. Achten Sie darauf, dass: ▶ der Wasserbehälter leer und ordnungsgemäß eingesetzt ist. - Seite 19 8-Tägliche Nutzung Tipps: ▶ Trennen Sie weiße Textilien von der Buntwäsche. ▶ Falten Sie größere Wäschestücke, wie etwas Laken, Tischtücher usw. auseinander. ▶ Bett- und Kissenbezüge sollten zugeknüpft sein, sodass keine kleineren Wäschestücke hineinrutschen können. ▶ Schließen Sie Reißverschlüsse und Haken, verknoten Sie lose Gürtel (ohne Metallteile), Bänder usw.
-
Seite 20: Einlegen Und Herausnehmen Der Wäsche
8-Tägliche Nutzung 8.3 Maschine beladen ▶ Vorsortierte Wäsche auflockern und in das Gerät legen. ▶ Nicht überladen. ▶ Schließen Sie die Tür vorsichtig. Achten Sie dabei darauf, dass kein Wäschestück ein- geklemmt wird. 8.4 Einlegen und Herausnehmen der Wäsche Zum Herausnehmen oder Einlegen von Wäsche kann das Programm jederzeit unterbro- chen werden: ▶... - Seite 21 8-Tägliche Nutzung Hinweis CONTROL PANEL Weichspüler oder ähnliche Produkte für die Gewebepflege sind gemäß den Hersteller- anweisungen zu verwenden. 8.6 Einstellen des Programms und Starten 1. Drehen Sie den Programmauswahlschalter (Abb. Delay T emp. Wrinkle Free 8-8) zur Auswahl des gewünschten Programms. Dry Level Childl oc k i-Re fres h...
-
Seite 22: Verwendung Des Trockengestells
8-Tägliche Nutzung 8.8 Verwendung des Trockengestells 8-15 Das Trockengestell ist für Wäschestücke ge- RACK dacht, die für eine Trocknen im Wäschetrockner Trommelöffnungen nicht geeignet sind, wie beispielsweise Sport- und Turnschuhe, Strickpullover oder empfind- Trommel liche Dessous. es are Trocknergestell 1. Öffnen Sie die Trocknertür. 2. - Seite 23 8-Tägliche Nutzung Pflegediagramm Waschen Waschbar bis zu 95°C Waschbar bis zu Waschbar bis zu 60 normale Handhabung 60°C °C normale Handha- behutsame Handha- bung bung Waschbar bis zu 40°C Waschbar bis zu Waschbar bis zu normale Handhabung 40°C 40°C behutsame Hand- sehr behutsame habung Handhabung...
-
Seite 24: Reinigung Und Pflege
9 – Reinigung und Pflege 9.1 Reinigung des Fusselfilters Reinigen Sie den Fusselfilter nach jedem Trock- nungsdurchgang. 1. Nehmen Sie den Fusselfilter aus der Trommel (Abb. 9-1). 2. Öffnen Sie den Fusselfilter (Abb. 9-2). 3. Reinigen Sie den Fusselfilter von alle Fusselres- ten (Abb. -
Seite 25: Pflege Und Reinigung
9-Pflege und Reinigung 9.3 Leeren Sie den Wasserbehälter Während des laufenden Betriebs kondensiert Dampf zu Wasser, das im Wasserbehälter aufgefangen wird. Leeren Sie den Wasserbehälter nach jedem Trock- nungsdurchgang. 1. Nehmen Sie den Wasserbehälter aus seinem Gehäuse heraus (Abb. 9-9). 9-10 Delay T emp. -
Seite 26: 10-Fehlerbehebung
10-Fehlerbehebung Viele auftretende Probleme können Sie selbst ohne spezielles Fachwissen lösen. Falls einmal ein Problem auftreten sollte, prüfen Sie sämtliche erwähnten Ursachen und pro- bieren die nachstehenden Abhilfemaßnahmen, bevor Sie sich an den Kundendienst wen- den. Siehe KUNDENDIENST. WARNUNG! ▶ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät warten. - Seite 27 10-Fehlerbehebung Fehlersuche und -behebung ohne Anzeigecodes Problem Mögliche Ursache Mögliche Lösung • Die Verbindung zur Netzstrom- • Überprüfen Sie die Verbin- Wäschetrockner versorgung ist unzureichend. dung zur Netzstromversor- setzt sich nicht • Stromausfall. gung. in Betrieb. • Es wurde kein Trocknungspro- •...
-
Seite 28: 11-Aufstellung
11-Aufstellung 11.1 Vorbereitung ▶ Entfernen Sie das gesamte Verpackungsmaterial. Bei der Öffnung der Verpa- ckung werden möglicherweise Wassertropfen sichtbar. Dieses normale Phänomen stammt von den Wassertests im Werk. ▶ Entfernen Sie das gesamte Verpackungsmaterial, einschließlich der Polystyrolun- terlage. Hinweis Entsorgen Sie das Verpackungsmaterial verantwortungsbewusst und unter Einhaltung der Umweltschutzbestimmungen. -
Seite 29: Umkehr Der Türöffnungsrichtung (Nur Für 8/9 Kg Modelle)
11-Aufstellung 11.5 Elektrischer Anschluss 11-3 Überprüfen Sie vor jedem Anschluss, ob: ▶ Stromversorgung, Steckdose und Sicherung mit dem Typenschild übereinstimmen, ▶ die Steckdose geerdet ist und kein Mehrfach- Stecker oder eine Verlängerung ist, ▶ Stromversorgung und Steckdose den Anforde- rungen genau entsprechen. ▶... - Seite 30 11-Zubehör screws and stickers. 2. Nehmen Sie Innentür heraus, drehen Sie diese und 11-5 setzen Sie sie in der neuen Position ein Entfernen Sie die acht Haftetikette und Schrauben, mit denen die Innentür an der Außentür gesichert ist. Entfernen Sie die Ersetzen Sie die Entfernen Sie Innentür und drehen...
-
Seite 31: 12-Technische Daten
12-Technische Daten Produktdatenblatt (gemäß EU 392/2012) Marke Haier Modell-Bezeichner HD90- HD100- HD80- HD90 A3979 A2979 A2979 A3979 HD90-A3979S HD90-A3S979 Nennleistung (kg) Wäschetrocknertyp Kondensator Energieeffizienzklasse A+++ A+++ Gewichteter jährlicher Energieverbrauch (JEV in kWh/Jahr) Wäschetrockner mit oder ohne Automatik mit Automatik Energieverbrauch des standardmäßi-... -
Seite 32: Zusätzliche Daten
12-Technische Daten Beruht auf 160 standardmäßigen Trocknungsdurchgängen mit den Programmen für Baumwolle mit voller und teilweiser Befüllung und dem Verbrauch im Energiesparmodus. Der tatsächliche Energieverbrauch pro Zyklus hängt davon ab, wie das Gerät verwendet wird. Sofern ein Energieverwaltungssystem vorhanden ist. Dieses mit voller oder Teilbefüllung benutzte Programm ist das Standardtrocknungsprogramm, auf das sich die Angaben auf dem Etikett und dem Typenschild beziehen. -
Seite 33: Display Pcb
12-Technische Daten Elektrischer Schaltplan HD90-A2979: L N PE Display PCB Interference suppressor Water switch NTC2 sensor NTC3 sensor Humidity sensor Door switch CN2-1 CN4-1 Power PCB Capacitor 12uf Capacitor 8uf Motor Heat pump Drain pump HD100-A2979: Elektrischer Schaltplan HD100-A2979: Lamp... - Seite 34 12-Technische Daten Elektrischer Schaltplan HD80-A3979/HD90-A3979/HD90-A3979S/HD90- A3S979:...
-
Seite 35: Kundendienst
Falls Sie dort keine Lösung finden sollten, wenden Sie sich bitte an ▶ Ihren Händler vor Ort. Alternativ ▶ den Kundendienst auf www.haier.com, wo Sie die Telefonnummern und FAQs finden und wo Sie den Gewährleistungsantrag stellen können. Stellen Sie bitte sicher, dass Sie im Besitz der nachfolgenden Angaben sind, um unseren Kundendienst zu kontaktieren.
