Schließen Des Anschlussraums - KROHNE OPTIWAVE 400 Serie Zusatzanleitung

ELEKTRISCHE ANSCHLÜSSE
3
3.2.2 Schließen des Anschlussraums
GEFAHR!
Ex d-Anwendungen Ex d-Anwendungen
Ex d-Anwendungen Ex d-Anwendungen
Stellen Sie sicher, dass der Anschlussraum abgedichtet ist und die Abdeckung fest sitzt. Eine
Explosion kann zum Tod oder zu Verletzungen des Personals und/oder zur Beschädigung der
Betriebsmittel führen. Halten Sie sich bitte an die nachstehenden Anweisungen:

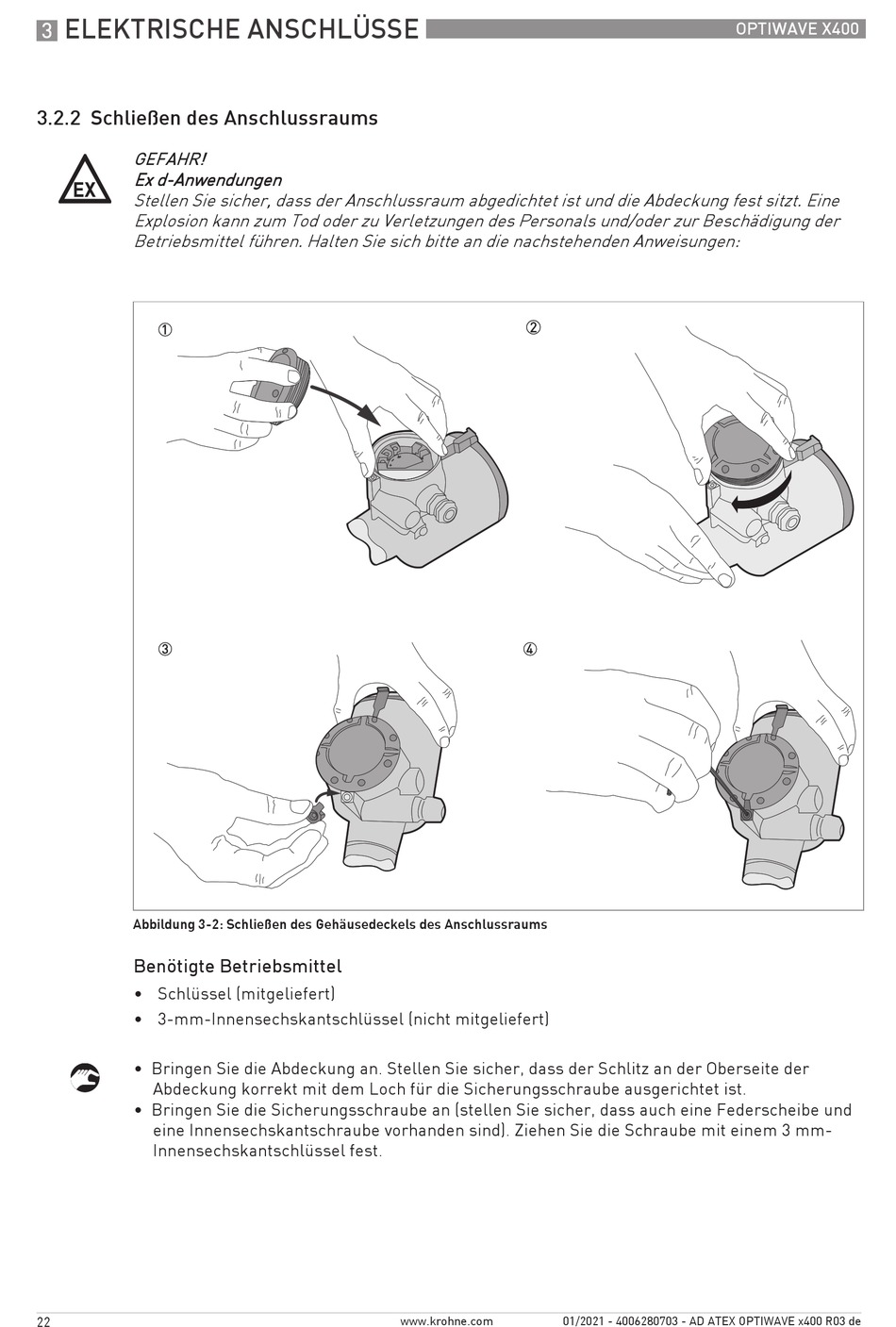

Abbildung 3-2: Schließen des Gehäusedeckels des Anschlussraums
Benötigte Betriebsmittel
• Schlüssel (mitgeliefert)
• 3-mm-Innensechskantschlüssel (nicht mitgeliefert)
• Bringen Sie die Abdeckung an. Stellen Sie sicher, dass der Schlitz an der Oberseite der
Abdeckung korrekt mit dem Loch für die Sicherungsschraube ausgerichtet ist.
• Bringen Sie die Sicherungsschraube an (stellen Sie sicher, dass auch eine Federscheibe und
eine Innensechskantschraube vorhanden sind). Ziehen Sie die Schraube mit einem 3 mm-
Innensechskantschlüssel fest.
22 www.krohne.com 01/2021 - 4006280703 - AD ATEX OPTIWAVE x400 R03 de
OPTIWAVE X400
