2 Merkmale und Funktionen des Oszilloskops

Math-Funktion

Mit dem Steuerelement für die Math-Funktionen können Sie die mathematischen
Funktionen Addieren, Subtrahieren, Multiplizieren, Dividieren und FFT für CH1
und CH2 auswählen. Das mathematische Ergebnis kann auch mit dem Raster-
und Cursorsteuerelement gemessen werden.

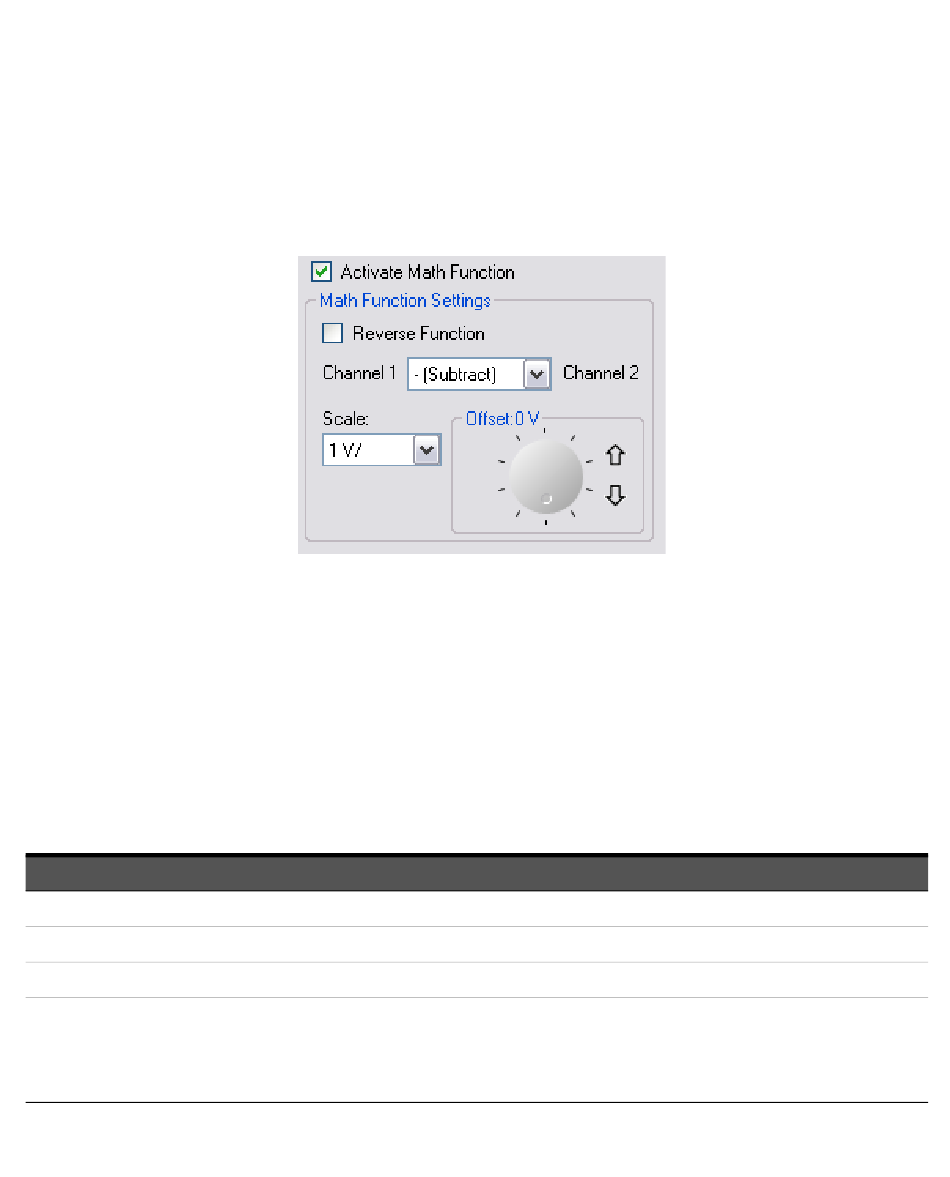

Einstellungen für die Math-Funktion
Mit der Funktion Reverse können Sie die Ausrichtung der mathematischen
Kanalberechnung umschalten.
Standardmäßig lautet die Ausrichtung Kanal 1 <Math. Operation> Kanal 2. Bei
Aktivierung dieser Option wird die die Ausrichtung umgekehrt in Kanal 2 <Math.
Operation> Kanal 1, wobei „Math. Operation" von Ihrer Auswahl abhängt.
Math-Funktion
Math-Funktion
+ (Add)
- (Subtract)
x (Mul tiply)
/ (Divide)
68
Bemerkungen
Addiert die Spannungswerte von Kanal 1 und Kanal 2 Punkt für Punkt (CH1 + CH2).
Subtrahiert die Spannungswerte von Kanal 1 und Kanal 2 Punkt für Punkt (CH1 - CH2, CH2 - CH1)
Multipliziert die Spannungswerte von Kanal 1 und Kanal 2 Punkt für Punkt (CH1 * CH2).
Dividiert die Spannungswerte von Kanal 1 und Kanal 2 Punkt für Punkt (CH1 / CH2, CH2 / CH1). Bei
einer Division durch Null ist das Ergebnis gleich 1. Wenn entweder Kanal 1 oder Kanal 2 positiv ist und
durch Null dividiert wird, ist das Ergebnis positiv unendlich. Wenn entweder Kanal 1 oder Kanal 2
negativ ist und durch Null dividiert wird, ist das Ergebnis negativ unendlich.
